Vorsicht!
Eine separate Stromversorgung für die Pumpe und einen Stromschalter vorsehen, falls erforderlich.
Die pro Ausgang verfügbare Leistung beträgt 450 W (2 A, mit cos ϕ = 0,7) und der Einschaltstrom muss unter 16 A
betragen. Wenn die Last einen dieser Werte überschreitet, muss die Regelung mit einem Schaltschütz versehen
werden, der in keinem Fall am Schaltfeld installiert werden darf. Die Summe der Ströme aller Ausgänge darf 5 A
nicht überschreiten.
5.3.4

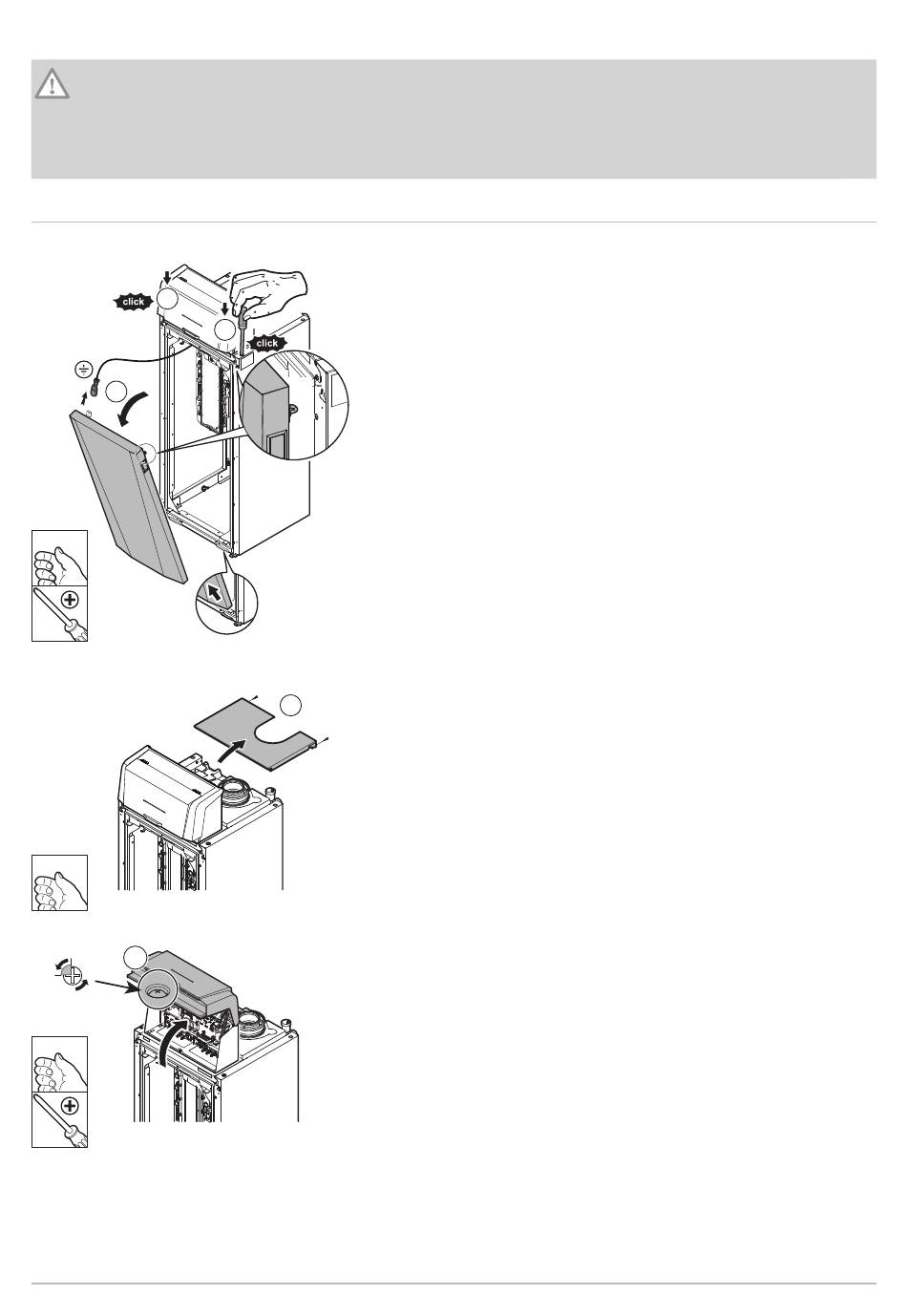

Kabelführung und Zugang zu den Anschlussklemmleisten
Abb.20
1
2
Abb.21
Abb.22
4
90º
7717196 - v03 - 23012023
1. Frontklappe entriegeln.
2. Klappe neigen und entfernen.
1
MW-2000830-02
3. Die beiden Schrauben entfernen und die hintere obere Abdeckung
3
MW-2000831-01
4. Die Schaltkastenabdeckung entriegeln und öffnen.
MW-2000832-01
abnehmen.
5 Installation
Performance—HMI T-control
