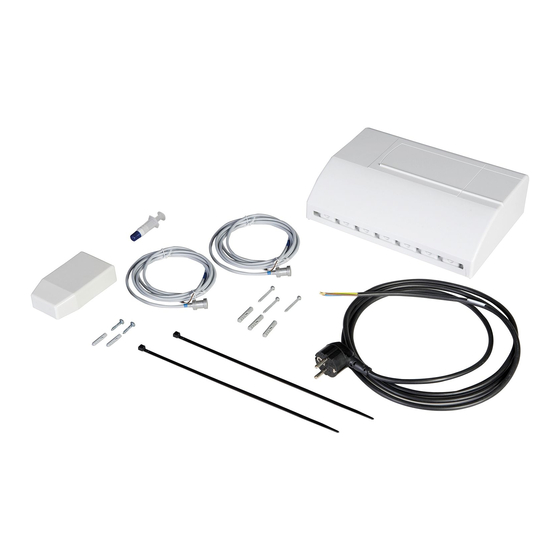

- Seite 1 Installatie- en Servicehandleiding Installation and Service Manual Notice d’installation et d’entretien Installations- und Wartungsanleitung Remeha c-Mix T002646-B...
- Seite 75 Drehregler zur Einstellung der Pumpen 1 und 2 (O).....................88 4.7.9 Drehregler zur Einstellung der Ventile 1 und 2 (P)....................88 4.7.10 Prioritätsschalter (Q) .............................89 4.7.11 Beispiel Anschluss CelciaMC4 und 2x c-Mix ......................89 5 Anschluss und Konfiguration ...............................90 5.1 Testfunktion ..................................90 5.2 Ändern der Konfiguration ..............................90 5.3 Frostschutz ..................................91...
-
Seite 76: Einleitung
Remeha eINleITuNg Symbole und Abkürzungen In dieser Dokumentation werden Zeichen und Sym- bole verwendet, um besondere Aufmerksamkeit auf die Anweisungen zu lenken. Remeha möchte so die Sicherheit der Benutzer verbessern, Probleme vermeiden und die technische Zuverlässigkeit gewährleisten. geFAhR Risiko gefährlicher Situationen, die zu schweren... -
Seite 77: Sicherheitshinweise Und -Empfehlungen
SICheRheITShINWeISe uNd -eMPFehluNgeN Allgemeines Diese Bedienungsanleitung wendet sich an Instal- lateure von c-Mix in neue oder bestehende Anlagen. Sie finden hier Informationen zu folgenden Punk- ten: - Mögliche Konfigurationen mit c-Mix - Installation von c-Mix - Anschluss von c-Mix empfehlungen Während der Installation sollten Sie dieses Dokument griffbe-... -
Seite 78: Technische Beschreibung
Sie maximal vier c-Mix-Module miteinander verbinden. Sie können eine Steuerung, mit deren Hilfe zwei Gruppen geregelt werden können, an ein Remeha c-Mix (z. B. Remeha iSense) oder aber zwei OpenTherm-Steuerungen, die jeweils eine Gruppe regeln können, anschließen. Der Anschluss von Cmix und Steuerung(en) läuft über OpenTherm, daher ist es wichtig, dass die Steu- erung OpenTherm unterstützt. -
Seite 79: Installation
Wandgehäuse eingebaut werden. Montageanweisungen liegen dem entsprechenden Gehäuse bei. c-Mix Anwendungsoptionen Zu den weit verbreiteten Anwendungen der c-Mix, bei denen zwei Gruppen geregelt werden müssen, sind: - Wohnhäuser mit Arztpraxen - Doppelhaushälften - Sportvereine mit Kantine und Umkleideräumen - Büro mit Werkstatt... -
Seite 80: Zwei Gruppen Mit Offenen Und Geschlossenen Regelkreisen Mit Temperatursensoren
Q (siehe Kapitel 4.7) auf Stellung 2, sodass die c-Mix Heizschlange immer Priorität bei der Warmwasse- ranforderung hat. Stellen Sie die Nachlaufzeit der RTC/OTC Pumpe nach Umwälzung in c-Mix für Gruppe 2 auf 0 Minuten ein. Hier wird kein Ventil verwendet. storage T002648-C... -
Seite 81: Fußbodenheizung
Fußbodenheizung lediglich ein und aus. T002649-C 4.3.7 Heizschlangengruppe mit Warmwasser- umwälzpumpe Bei dieser Konfiguration können Sie nur eine Gruppe an die c-Mix anschließen. Statt Gruppe 1 wird die Warmwasserumwälzpumpe basierend auf c-Mix der DHW-Standby-Funktion gesteuert. storage T002650-B 4.3.8 Anschluss mehrerer c-Mix-Module ... -
Seite 82: Mischgruppen Mit Einer Direkten Gruppe Mit Hoher Temperatur
Bei dieser Konfiguration, steuert die CelciaMC4 RTC/OTC (oder RematicMC) beide Kessel. Dabei wird die von der c-Mix gelieferte Zentralheizungstemper- storage tur verwendet. Dadurch wird die Steuerung de T002043-04-C Gruppen gewährleistet. Die Heizschlange wird von der DHW-Regelung des Kessels gesteuert. -
Seite 83: 4.3.12 Externe Sensoren
4.3.12 Externe Sensoren Wenn ein externer Sensor erforderlich ist, kann er an die c-Mix und auch an den Kessel angeschlos- sen werden. Im Folgenden werden drei Optionen beschrieben. option 1: Externer Sensor nur am Kessel: Wenn die c-Mix den Wert empfängt, wird er an beide Steuerungen weitergeleitet. -
Seite 84: Erforderliche Bauteile Bei Jedem Steuerungstypen
Teile Sie generell und abhängig von der Art Anlage, die Sie installieren möchten, benö- tigen. Genauere Bestellinformationen erhalten Sie bei Ihrem Remeha-Händler. Alternativ können Sie auch unsere Website auf de.remeha.com besuchen. erforderlich für Installation erforderliche bauteile • 1 Außentemperatur-sensor • 2 OpenTherm-... -
Seite 85: Elektrische Anschlüsse
Drehregler zur Einstellung der Pumpen 1 und 2, mit Status-LEDs g. Kesselanschluss (oder „vorherige“ c-Mix) P. Drehregler zur Einstellung der Ventile 1 und 2, mit Status-LEDs h. Anschluss von Steuerung 1 Q. Prioritätsschalter I. Anschluss von Steuerung 2 (oder „nächste“ c-Mix) -
Seite 86: Anschluss Ventile 1 Und 2 (C)
Anschluss an c-Mix Null Signal Masse 4.7.3 c-Mix-Status-LED (E) Leuchtet die Status-LED permanent, so arbeitet c-Mix einwandfrei. Ein Fehler wird durch das folgende Blinkmuster angezeigt: 1. Die LED leuchtet 1 Sekunde lang auf und erlischt dann wieder 0,5 Sekunden lang. -
Seite 87: Taste „Konfig Speichern" (F)
4.7.4 Taste „Konfig speichern“ (F) Die Taste „Konfig speichern“ wird zum Speichern der gewählten Konfiguration in c-Mix verwendet. Dies kann bis zu einer Minute dauern. 4.7.5 Kesselanschluss oder „vorherige“ c-Mix (OTm) (G) Wird eine Cmix verwendet, so wird der Kessel mit Anschluss G verbunden. -
Seite 88: Drehregler Zur Einstellung Der Pumpen 1 Und 2 (O)
Remeha 4.7.8 Drehregler zur Einstellung der Pumpen 1 und 2 (O) Position einstellung prio Temperaturgeregelte Nachlaufzeit nach Umwäl- zung (zur optimalen Nutzung der Restwärme) Nachlaufzeit nach Umwälzung 0 min. Nachlaufzeit nach Umwälzung 1 min. Nachlaufzeit nach Umwälzung 10 min. -
Seite 89: Prioritätsschalter (Q)
4.7.11 Beispiel Anschluss CelciaMC4 und 2x c-Mix Beginnen Sie, indem Sie die CelciaMC4 in Betrieb nehmen, anschließend die c-Mix, die an die CelciaMC4 angeschlossen ist, und danach die zweite c-Mix, die an die erste angeschlossen ist usw. CelciaMC4 c-Mix c-Mix Autoconfig... -
Seite 90: Anschluss Und Konfiguration
In den folgenden Fällen müssen Sie die Taste ‘‘Konfig speichern“ verwenden, um die Konfigura- tion der c-Mix zurückzusetzen: - Wenn Sie eine andere Ausführung von Steu erung, Sensor, Ventil oder Kessel an die c-Mix anschließen. - Wenn Sie die Stellung eines der Drehregler O oder P ändern. -
Seite 91: Frostschutz
Wenn ein Berührungssensor über 10 °C liegt, wird der Frostschutz wieder deaktiviert. Warmwasserfunktion des Kessels Wenn der Kessel Warmwasser liefert, leitet die c-Mix alle Informationen an die Steuerungen weiter. Umgekehrt werden die Einstellungen für Warmwas- ser, Temperatur und Eco-Modus nur von Steuerung 1 an den Kessel weitergeleitet. -
Seite 92: Fehlermeldungen
Überprüfen Sie die Stellung der Drehregler, und korrigieren Die Stellung des Drehreglers o oder P Sie sie gegebenenfalls. Wenn stimmt nicht mit der für c-Mix gespei- LED blinkt viermal die Stellung korrekt ist und cherten Konfiguration überein. das Problem weiterhin besteht, Die Konfiguration ist geändert worden. -
Seite 93: Wartungsanschluss Recom
über Recom möglich. Hinweis: Die c-Mix startet mit dem blinkenden Code 4: „Die Stellung des Schalters stimmt nicht mit der in der c-Mix gespei- cherten Konfiguration überein.“ Die Meldung wird nicht mehr angezeigt, wenn sich die Drehregler in der kor- rekten Stellung befinden. -
Seite 94: 7.2 Serviceebene
Remeha Kurze Ausführliche Auswahlmöglichkeiten Standardwert beschreibung beschreibung Automatisch 3: Pumpenaus- Keine Nachlaufzeit nach Umwälzung Pumpenaus- wahlgruppe Nachlaufzeit nach Umwälzung 1 Minute Automatisch wahlgruppe 1 1, Einst. a. ü. Nachlaufzeit nach Umwälzung 10 Minuten Drehreg. mögl. Kontinuierlicher Nachlauf Automatisch 4: Pumpenaus- Keine Nachlaufzeit nach Umwälzung... -
Seite 95: Probleme Und Lösungen
Antwort: Wenn eine oT-Steuerung an oT2 ange- schlossen ist, muss auch eine oT- Steuerung an oT1 angeschlossen sein. Die c-Mix zeigt in diesem Fall an, dass keine oT-Steuerung an oT1 erkannt wird. Frage: Wie kann die Steuerung der Pumpe durch die c-Mix überprüft werden? Antwort: Bei ordnungsgemäßer Steuerung muss... -
Seite 96: Technische Daten
Maximal zulässiger Strom pro Ventil Anschlussspannung Entspricht der Versorgungsspannung der cMix Pumpenanschlüsse Maximal zulässiger Strom pro Pumpe Mindest-Pumpenwärmezufuhr Anschlussspannung Entspricht der Versorgungsspannung der c-Mix Absicherung pro Gruppe 4 A träge OTm (OpenTherm Slave/Kessel) Maximale Kabellänge = 50 m (2 x 5 Ω) Anschluss für Niederspannungskabel OpenTherm V3.0 OT1 und OT2 (OpenTherm-Steuerung) Maximale Kabellänge = 50 m (2 x 5 Ω) -
Seite 97: Umgebungsbedingungen
T2 (Warmwassersensor Heizschlange) Maximale Kabellänge 100m (2 x 10 Ω) Sensorartikelnummer S43946 Sensortyp NTC 12 kOhm bei 25 °C Messbereich 0 – 100°C Temperatur-/Widerstandswerte 10°C : 9950 Ω 20°C : 6245 Ω 30°C : 4029 Ω 40°C : 2663 Ω 50°C : 1802 Ω 60°C : 1244Ω 70°C : 876Ω 80°C : 628 Ω 90°C : 458 Ω umgebungsbedingungen Temperatur: -25 °C – 60 °C Relative Luftfeuchtigkeit: Lagerbedingungen 5 % bis 90 %, nicht kondensierend Temperatur: 0 °C bis 60 °C Relative Luftfeuchtigkeit: Betriebsbedingungen 5 % bis 90 %, nicht kondensierend...
