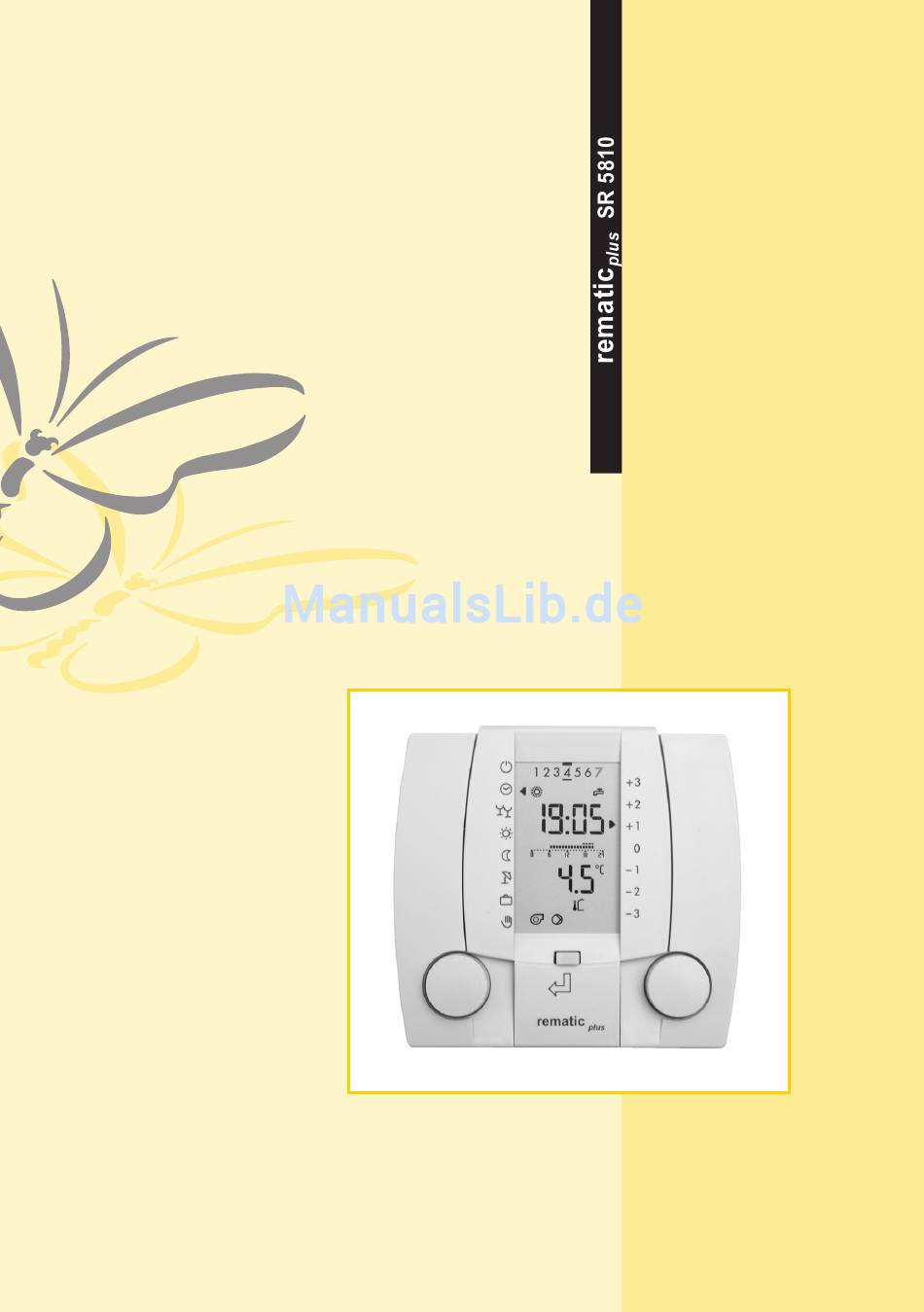

- Seite 1 rematic SR 5810 plus Bedienungsanleitung • Modulierender witterungsgeführter Regler...
- Seite 2 rematic SR 5810 plus Notiz:...
-
Seite 3: Zweite Bedienebene
Erste Bedienebene Zweite Bedienebene RESET rematic plus Legende: A = Drehknopf "Wählen" B = Drehknopf "Einstellen" C = Bestätigungstaste D = Display E = RESET-Taste F = CLEAR-Taste Display Wochentage Heizbetrieb Warmwasserbereitung Uhrzeit Heizprogramm Kesseltemperatur Regleranforderung... -
Seite 4: Inhaltsverzeichnis
rematic SR 5810 plus Inhaltsverzeichnis Erste Bedienebene ......... 5 Betriebsart wählen. -
Seite 5: Übersicht Betriebsarten
Erste Bedienebene Betriebsart wählen Einstellen mit dem Drehknopf Der Pfeil links im Display zeigt auf die angewählte Betriebsart. Beispiel Frontseite: Die Einstellung ist sofort gültig. Symbol Betriebsart Funktion Heizung und Warmwasserbereitung "AUS" Heizbetrieb und Warmwasser gemäss gewähltem Uhrenprogramm Uhrenprogramm P1, P2, P3 Im Absenkbetrieb für gewünschte Stunden auf Party Heizbetrieb aktivieren... -
Seite 6: Wahl Des Uhrenprogrammes P1, P2, P3
rematic SR 5810 plus Wahl des Uhrenprogrammes P1, P2, P3 Der Heizbetrieb verläuft entsprechend den eingestellten Heiz- oder Absenkpha- sen, siehe "6 Die Standard-Uhrenprogramme (Werkseinstellungen)", Seite 26 Bedienschritt Bedienung Anzeige Uhrenprogramm anwählen Zugang zu den Uhrenprogrammen Beispiel: P1 Uhrenprogramm auswählen Beispiel: P3 Ausgewähltes Programm mit Taste C Standardanzeige D... -
Seite 7: Raumtemperatur Heizbetrieb Einstellen
Raumtemperatur Heizbetrieb einstellen Bedienschritt Bedienung Anzeige Funktion anwählen Zugang zur Einstellung der gewählten Raumtemperatur Beispiel: Heizen 20.0 °C blinkt Raumtemperatur einstellen Beispiel: Heizen 22.5 °C blinkt Standardanzeige D Neue Raumtemperatur bestätigen erscheint. Hinweis: Die effektive Temperatur wird um die eingestellte Anpassung der Raum- temperatur verändert. -
Seite 8: Heizgrenze Heizbetrieb Einstellen
rematic SR 5810 plus Heizgrenze Heizbetrieb einstellen Bedienschritt Bedienung Anzeige Funktion anwählen Zugang zur Einstellung der Heizgrenze Heizbetrieb Beispiel: 18.0 °C blinkt Heizgrenze einstellen Beispiel: 20.0 °C blinkt Standardanzeige D Neue Heizgrenze bestätigen erscheint Hinweis: Die Heizung schaltet aus, wenn die Aussentemperatur im Mittel über dem Einstellwert liegt. -
Seite 9: Kesseltemperatur Für Handbetrieb Einstellen
Kesseltemperatur für Handbetrieb einstellen Bedienschritt Bedienung Anzeige Funktion anwählen Im Display erscheint oben die aktuell eingestellte Kesselsolltemperatur und unten die aktuell gemessene Kesseltemperatur Zugang zur Einstellung der Kesselsoll- temperatur blinkt Kesselsolltemperatur einstellen Beispiel: 60 °C blinkt Kesselsolltemperatur bestätigen Im Display erscheint oben die neu ein- gestellte Kesselsolltemperatur und unten die aktuell gemessene Kesseltemperatur... -
Seite 10: Zweite Bedienebene (Blende Öffnen)
rematic SR 5810 plus Zweite Bedienebene (Blende öffnen) Datum einstellen Bedienablauf gilt auch für nachfolgende Funktionen! Vorhaben Bedienung Anzeige Datum anwählen blinkt Zugang, um das Datum zu verändern blinkt Datum einstellen Einstellung bestätigen Monat Legende zu Datum Beispiel: 24.10.2003 Jahr... -
Seite 11: Uhrzeit Einstellen
Uhrzeit einstellen Vorhaben Bedienung Anzeige Funktion anwählen blinkt Zugang, um die Uhrzeit zu verändern blinkt Uhrzeit einstellen Einstellung bestätigen... -
Seite 12: Heizkurve Anpassen
rematic SR 5810 plus Heizkurve anpassen Vorhaben Bedienung Anzeige Funktion anwählen blinkt Zugang, um die Heizkurve zu verändern blinkt Heizkurve einstellen Beispiel: 1.3 Einstellung bestätigen Aufgrund der Raumtemperaturabweichung bei der jeweiligen Aussentemperatur sind die Anpassungen wie folgt durchzuführen: Raumtemperatur Bei Aussen- temperaturen am Tag zu kalt zu warm... -
Seite 13: Maximale Vorlauftemperatur Einstellen
Maximale Vorlauftemperatur einstellen Vorhaben Bedienung Anzeige Funktion anwählen blinkt Zugang, um die maximale Vorlauftem- peratur zu verändern blinkt Maximale Vorlauftemperatur einstellen Beispiel: 60.0 °C Einstellung bestätigen Die maximale Vorlauftemperatur wird auf den eingestellten Wert begrenzt. Dies ist keine Sicherheitsfunktion. Die Sicherheit (Schutz vor Übertempera- tur) ist durch Fachpersonal sicherzustellen. -
Seite 14: Fusspunkt Einstellen
rematic SR 5810 plus Fusspunkt einstellen Vorhaben Bedienung Anzeige Funktion anwählen blinkt Zugang, um den Fusspunkt zu verän- dern blinkt Fusspunkt einstellen Beispiel: 35.0 °C Einstellung bestätigen Die Erhöhung bzw. Absenkung des Einstellwertes bewirkt eine entsprechende Raumtemperaturänderung. Raumtemperatur Fusspunkt zu tief höher stellen zu hoch tiefer stellen... -
Seite 15: Temperatur Warmwasser Einstellen
Temperatur Warmwasser einstellen Vorhaben Bedienung Anzeige Funktion anwählen blinkt Zugang, um die Temperatur Warmwas- ser zu verändern blinkt Temperatur Warmwasser einstellen Beispiel: 45.0 °C Einstellung bestätigen Die Temperatur des Warmwasserspeichers wird auf diesen Wert geregelt. Änderungen sind mit dem Fachpersonal abzusprechen. -
Seite 16: Temperaturen Und Daten Abfragen
rematic SR 5810 plus Temperaturen und Daten abfragen Bedienschritt Bedienung Anzeige Funktion wählen Temperaturen und Daten abfragen Beispiel: Aussentemperatur Soll- Istwerte und Daten abfragen schnell drehen Soll- Istwerte und Daten abfragen Standardanzeige D Anzeige verlassen Blende zu erscheint. Istwert in die Standardanzeige D übernehmen 1. -
Seite 17: Anzeige Der Fühlerwerte Und Der Regleranforderungen
Anzeige der Fühlerwerte und der Regleranforderungen Je nach Anlage- und Betriebszustand werden einzelne dieser Symbole angezeigt. Fühlersymbole Symbole Regleranforderungen WEZ-Vorlauftemperatur Brenner ein Warmwassertemperatur Heizkreispumpe ein Warmwasserladepumpe/ Aussentemperatur Umlenkventil ein Raumtemperatur 2.10 Anzeige der Soll- und Istwerte Kessel-/Vorlauftemperatur °C Leistung des Wärmeerzeugers Warmwassertemperatur °C Raumtemperatur... -
Seite 18: Uhrenprogramm Heizbetrieb Einstellen
rematic SR 5810 plus 2.11 Uhrenprogramm Heizbetrieb einstellen Das zu ändern gewünschte Programm P1, P2 oder P3 muss gemäss "1.3 Wahl des Uhrenprogrammes P1, P2, P3", ab Seite 6 gewählt werden. Hinweis: Standard-Uhrenprogramme siehe Seite 26 2.11.1 Abfrage des Uhrenprogrammes Heizbetrieb Bedienschritt Bedienung Anzeige... - Seite 19 Bedienschritt Bedienung Anzeige Zwischen Absenkperiode und Heizperiode wechseln Heizperiode programmieren Schwarze Segmente werden hinzuge- fügt Eingabe Absenkperiode anwählen Absenkperiode programmieren Schwarze Segmente werden gelöscht, falls vorhanden Neuer Tag-/Block für weitere Anpas- sungen anwählen. Weiteres Vorgehen wie oben beschrieben Das fertige Uhrenprogramm mit Bestä- tigungstaste C speichern.
-
Seite 20: Uhrenprogramm Warmwasserbereitung Einstellen
rematic SR 5810 plus 2.12 Uhrenprogramm Warmwasserbereitung einstellen 2.12.1 Abfrage des Uhrenprogrammes Warmwasserbereitung Bedienschritt Bedienung Anzeige Blende öffnen Funktion wählen Zeitprogramm abfragen 2.12.2 Ändern des Uhrenprogrammes Warmwasserbereitung Bedienschritt Bedienung Anzeige Blende öffnen Funktion wählen Änderung aktivieren Tag-/Block für Änderung anwählen Eingabe Zeitbalken anwählen Zwischen Warmwasserladung aktiv und inaktiv wechseln... - Seite 21 Bedienschritt Bedienung Anzeige Warmwasserladeperiode programmie- Schwarze Segmente werden hinzuge- fügt Eingabe Warmwasserladung inaktiv anwählen Warmwasserladung inaktiv program- mieren Schwarze Segmente werden gelöscht, falls vorhanden Neuer Tag-/Block für weitere Anpas- sungen anwählen Weiteres Vorgehen wie oben beschrie- Das fertige Uhrenprogramm mit Bestä- tigungstaste C speichern Das Programm kann nun abgefragt werden...
-
Seite 22: Spezielle Funktionen (Blende Offen)
rematic SR 5810 plus Spezielle Funktionen (Blende offen) Bediensperre Bedienschritt Bedienung Anzeige Bediensperre aktivieren 5 Sekunden Bediensperre deaktivieren 5 Sekunden Serviceebene 3.2.1 Heizgrenze im Absenkbetrieb (Einsteller 4:12) Nur im Automatikprogramm wirksam. Bei einer Aussentemperatur (Mittelwert) über diesen Einstellwert ist der Heizbetrieb ausgeschaltet. Sinkt die Aussentem- peratur 2 K unter den Einstellwert wird der Heizbetrieb aufgenommen. -
Seite 23: Startoptimierung Vorhaltezeit (Einsteller 4:13)
3.2.2 Startoptimierung Vorhaltezeit (Einsteller 4:13) Damit wird erreicht, dass die Raumtemperatur zum Belegungsbeginn nahezu dem Raumtemperatur-Sollwert entspricht. Der Einstellwert (in Minuten) legt die Zeitdif- ferenz für den vorzeitigen Heizbeginn zum Belegungsbeginn fest. Der Einstellwert wird bei -10 °C und kälter zu 100 % übernommen; bei + 20 °C und wärmer zu 0 %. -
Seite 24: Einstelldaten 1. Bedienebene
rematic SR 5810 plus Einstelldaten 1. Bedienebene Unsachgemässe Veränderungen können Fehlverhalten der Heizungs- anlage oder eine Beeinträchtigung derer Lebensdauer zur Folge haben. Grundein- Änderung stellung Symbol Einstellfunktion Datum: Datum: Partyfunktion, Seite 6 1-24 Raumtemperatur Heizbetrieb, 10-30 °C Seite 7 Raumtemperatur Absenkbetrieb, 5-20 °C Seite 7... - Seite 25 Symbol Einstellfunktion Werte (z.B. Temperaturen) abfragen (Soll-/Istwerte), Seite 17 Uhrenprogramm Heizbetrieb, Seite 18 Uhrenprogramm Warmwasserbereitung, Seite 20 Serviceebene, Seite 22 Bedienung nur durch Fachpersonal RESET Bedienung nur durch Fachpersonal Bediensperre, Seite 22 Standard-Uhrenprogramm zurückladen, Seite 27 Istwert in die Standardanzeige übernehmen, Seite 16...
-
Seite 26: Die Standard-Uhrenprogramme (Werkseinstellungen)
rematic SR 5810 plus Die Standard-Uhrenprogramme (Werkseinstellungen) P1 = Programm 1, Wohnhaus Normalprogramm Tagesblöcke Heizbetrieb Wochentag Markierte Tage Normal Abgesenkt Mo-Fr 06.00 22.00 Sa-So 07.00 23.00 P2 = Programm 2, Wohnhaus mit Absenkung während der Arbeitstage Tagesblöcke Heizbetrieb Wochentag Markierte Tage Normal Abgesenkt 06.00... -
Seite 27: Standard-Uhrenprogramm Zurückladen
Standard-Uhrenprogramm zurückladen Bedienschritt Bedienung Anzeige Uhrenprogramm anwählen Zugang zu den Uhrenprogrammen Beispiel: P1 Uhrenprogramm auswählen Beispiel: P3 Ausgewähltes Programm mit Taste C Standardanzeige D bestätigen erscheint Blende öffnen Gewähltes Zeitprogramm abfragen, Beispiel: P3 CLR-Taste mit dünnem Stift drücken RESET Das werkseitige Uhrenprogramm wird zurückgeladen Das Gerät wird mit elektrischem Strom betrieben. - Seite 28 INDEX Bediensperre ..................... 22 Betriebsart wählen ....................5 Ferienbetrieb einstellen ..................8 Heizgrenze Heizbetrieb einstellen ............... 8 Heizgrenze im Absenkbetrieb ................22 Kesseltemperatur für Handbetrieb einstellen ............9 Maximale Vorlauftemperatur ................13 Raumtemperatur anpassen ................. 5 Raumtemperaturen einstellen ................7 Startoptimierung Vorhaltezeit ................
- Seite 29 rematic SR 5810 plus Notiz:...
- Seite 30 Remeha Wärmetechnik GmbH. Bischofstrasse 96 - 98 D-47809 Krefeld-Oppum Telefon 02151 5587-0 Telefax 02151 542445 © Urheberrecht Mail: remeha@remeha.de Alle in dieser Bedienungsanleitung festgelegten Informationen sowie die von uns zur Ve rfügung gestellten Zeichnungen und technischen Internet: www.remeha.de Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Erlaubnis nicht vervielfältigt werden...
