Anschluss einer PWM Pumpe
Abb.32
bis CB-09
CB-09
BL
RL
5.3.14
Anschluss einer Standardpumpe
Abb.33
bis CB-09
CB-09
BL
RL
6
Installationsbeispiele
6.1
Werkseinstellung für die Kreise
Die einzelnen Kreise werden werksseitig wie in der Tabelle angegeben konfiguriert. Diese Konfiguration kann geändert und
anhand des hier zur Orientierung beschriebenen Anlagentpys, den Anforderungen Ihrer Anlage entsprechend angepasst
werden.
7717196 - v03 - 23012023

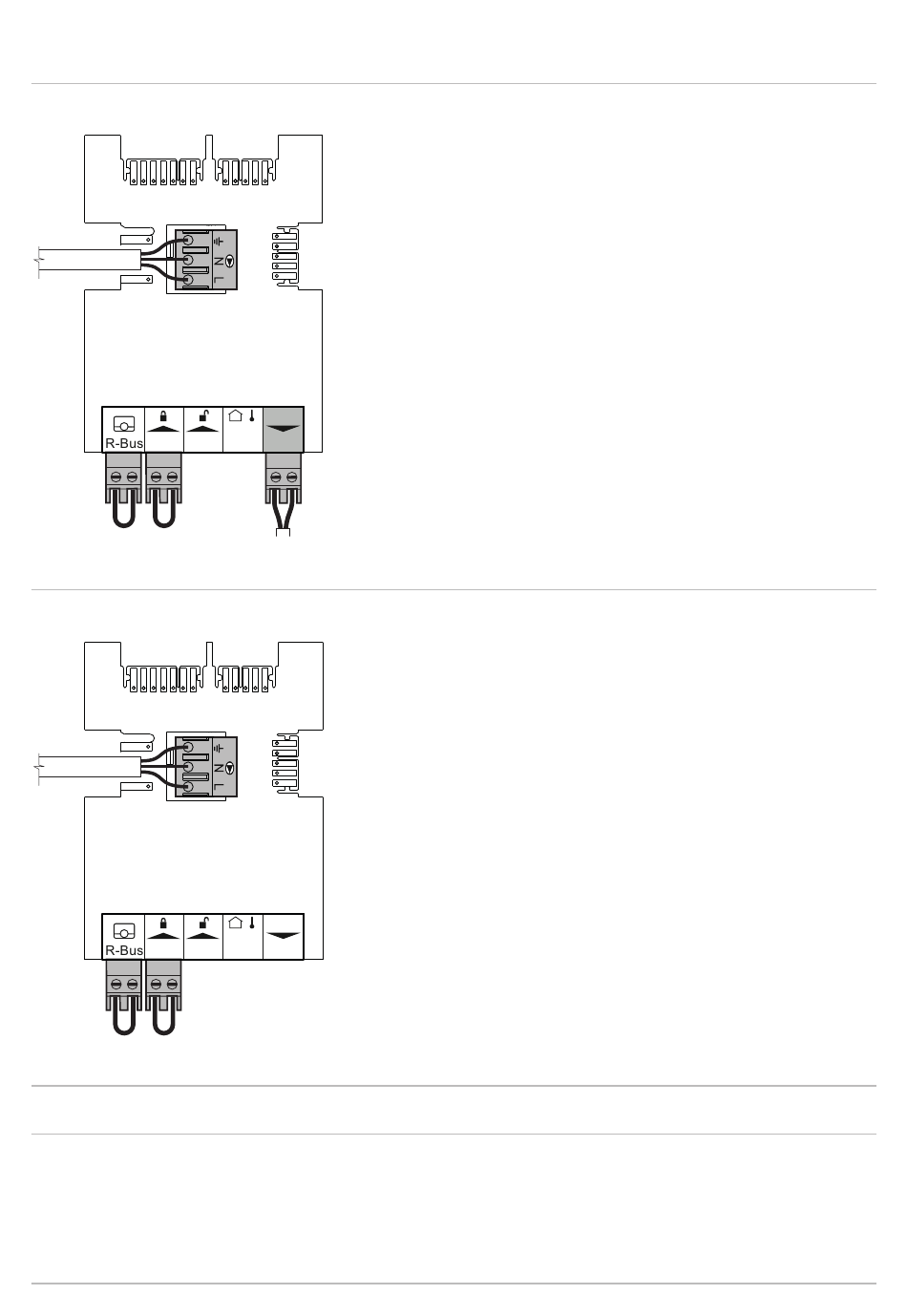

1. Die modulierende Pumpe an die Klemme X4 des Leistungsteils und
X4
PWM
Tout -
+
MW-2000878-02
1. Die Pumpe an die Klemme X4 auf der Regelungsleiterplatte
X4
PWM
Tout -
+
MW-2000879-02
die Klemme PWM des Steuerteils unter Berücksichtigung der Polarität
der Pumpe anschließen.
anschließen.
6 Installationsbeispiele
Performance—HMI T-control
