4 Produktbeschreibung

4 Produktbeschreibung
4.1

Produktinformation

4.2

Hauptkomponenten

Abb.4
1
2
3
4
4.3

Leiterplatten

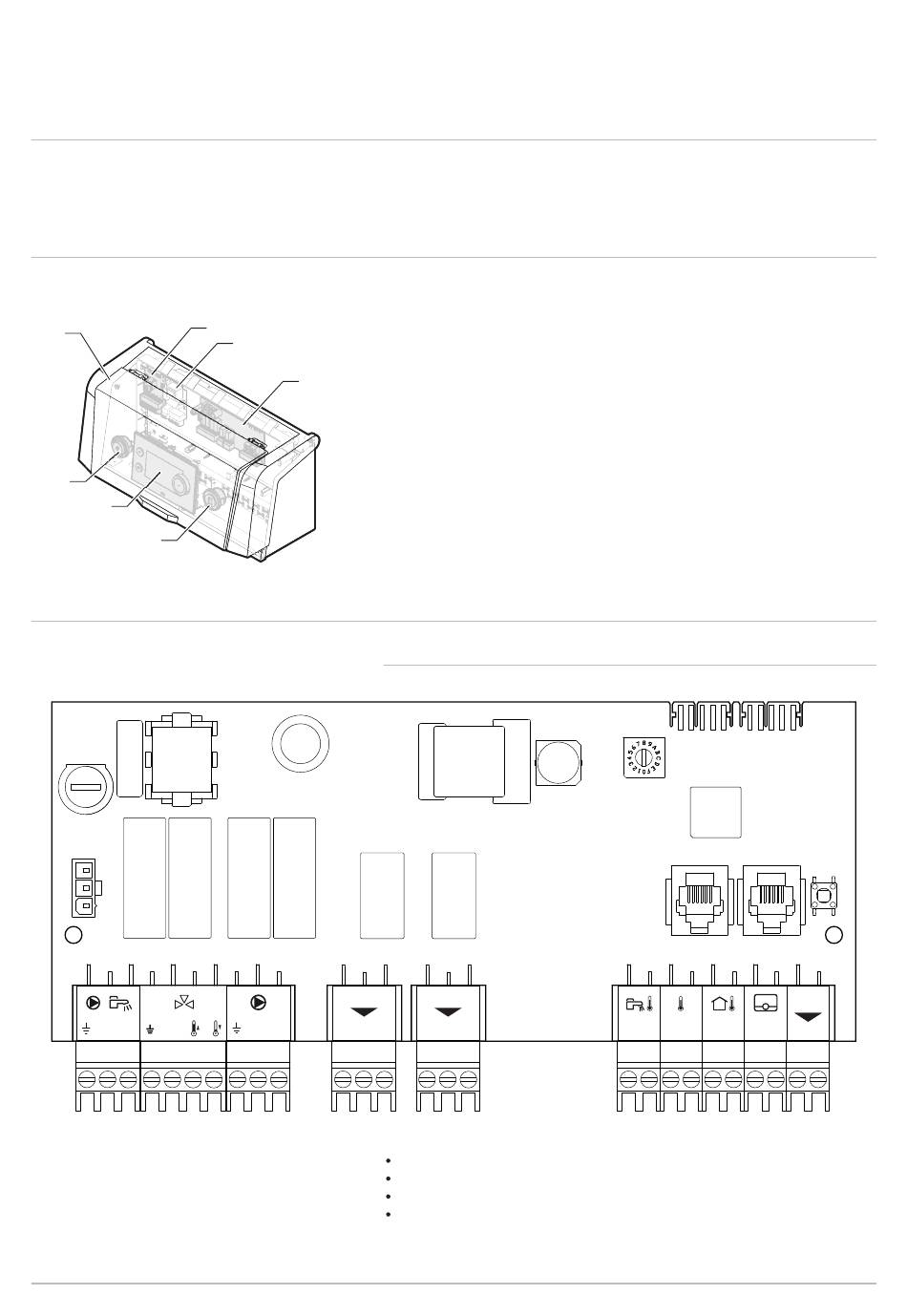

Abb.5 SCB-02 Erweiterungsleiterplatte
N L N
12 MID _HMI T-control - Gas 120 ACE
7
6
5
MW-2000918-01
Status A
N L
Nc C No
Der Schaltkasten dient zur Steuerung des Betriebs eines Heizkessels des
Typs Gas 120 ACE. Der Schaltkasten ist mit einem HMI T-control-
Schaltfeld ausgestattet.
1 Schutzabdeckung
2 Ein/Aus-Schalter
3 HMI T-control Schaltfeld
4 Service-Anschluss, ermöglicht es dem Heizungsfachmann,
Arbeiten an der Anlage durchzuführen
5 SCB-02 Regelungsleiterplatte
6 IF-01 Regelungsleiterplatte
7 CB-09 Regelungsleiterplatte
4.3.1

Beschreibung der SCB-02 Erweiterungsleiterplatte

Status B
Nc C No
Die Erweiterungsleiterplatte SCB-02 weist folgende Merkmale auf:
Regelung eines (Mischer-)kreises für Heizung (oder Kühlung)
Regelung eines Warmwasserkreises (WW)
0-10-V Ausgangssteuerung für eine PWM-Systempumpe
Zwei potentialfreie Kontakte für Statusbenachrichtigungen
R-Bus
Tdhw Tflow Tout
7717198 - v02 - 11032019
0-10 0-10
- -
+ +
AD-3001313-01
