9 Inbetriebnahme
Tab.20
Temperaturbasierter Kaskadenalgorithmus
Leistung
Temperatur
Tab.21
Leistungsbasierter Kaskadenalgorithmus
Leistung
Temperatur
9.10.1
Regeln einer herkömmlichen Kaskade

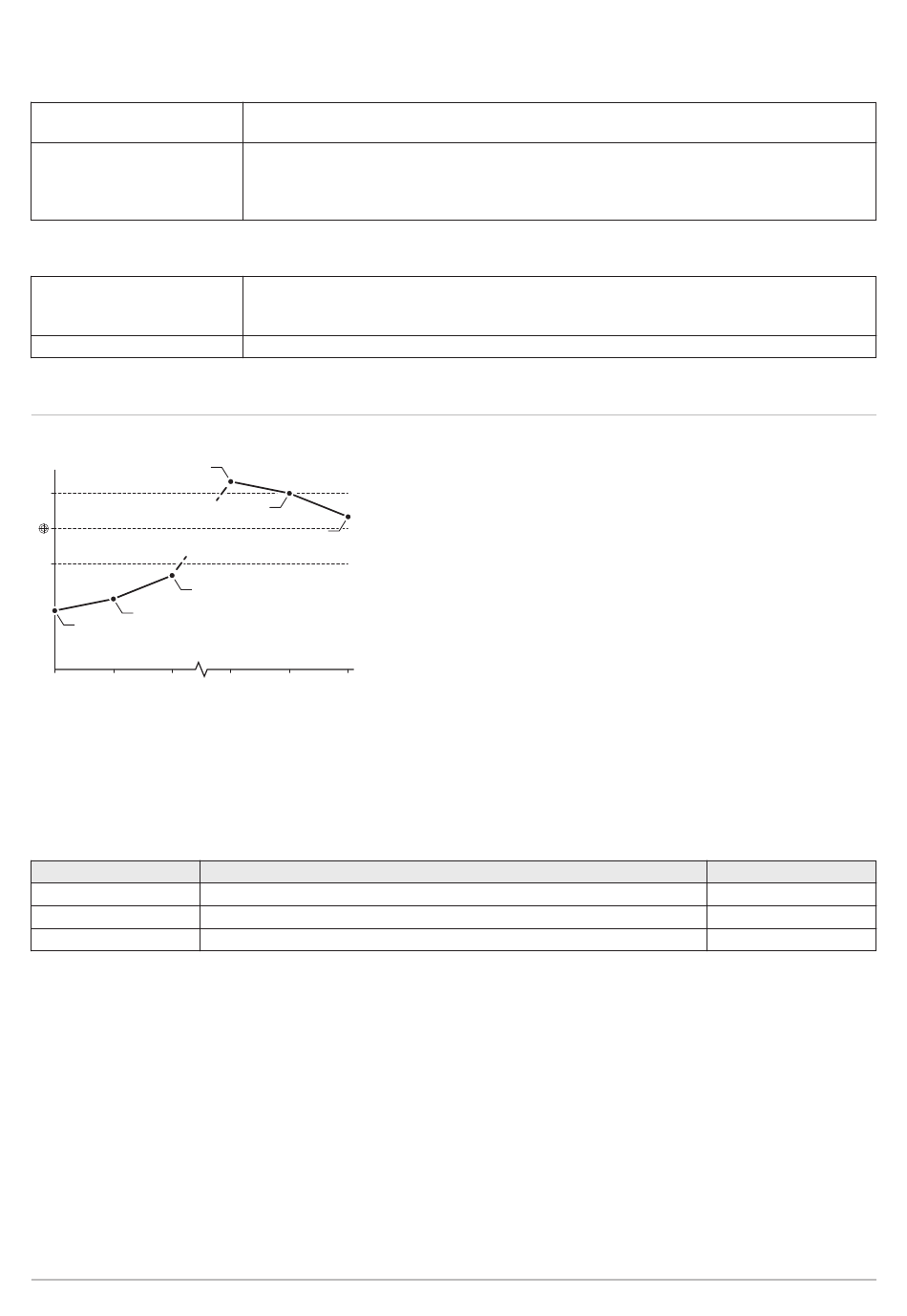

Abb.28
4
+3K
-3K
3
2
1
0
4
8
Tab.22
Werkseinstellungen für Regelungsparameter für eine herkömmliche Kaskade
Code
NP006
NP009
NP011
32
Die an den Erzeuger gesendete Solltemperatur wird mit der maximalen von den Heiz- und
Warmwasserkreisen angeforderten Leistung geregelt.
Die an den Erzeuger gesendete Solltemperatur wird mit der maximalen von den Heiz- und
Warmwasserkreisen angeforderten Solltemperatur geregelt, zu der die Differenz zwischen der
gemessenen Kaskadentemperatur und der maximalen angeforderten Solltemperatur addiert
wird
Der PID-Regler (Proportional-Integral-Differential-Regler) berechnet den Leistungssollwert an
hand der Differenz zwischen der gemessenen Kaskadentemperatur und dem von den Kreisen
angeforderten maximalen Temperatursollwert.
Die Solltemperatur ist auf 90 °C eingestellt.
5
6
0
2
4
MW-2000890-01
Beschreibung
Kaskadenfunktion
Ksk Zeit Ein/Aus
Ksk-Führungsstrat
1 Der erste Erzeuger schaltet sich ein, wenn die Anlagentemperatur
3°C unter der Solltemperatur liegt.
2 Nach der durch Parameter NP009 festgelegten Dauer (hier 4
Minuten), schaltet sich der zweite Erzeuger ein, wenn ΔT< 6 °C
und die Anlagentemperatur immer noch mehr als 3°C unter dem
Sollwert liegt.
3 Nach einer durch Parameter NP009 festgelegten zweiten Dauer
(hier 8 Minuten), schaltet sich der zweite Erzeuger ein, wenn ΔT<
6 °C und die Anlagentemperatur immer noch mehr als 3°C unter
dem Sollwert liegt.
4 Der erste Erzeuger schaltet sich ab, wenn die Anlagentemperatur
3°C über dem Sollwert liegt.
5 Nach der durch Parameter NP009 festgelegten Dauer (hier 2
Minuten), schaltet sich der zweite Erzeuger ab, wenn ΔT< 6 K und
die Anlagentemperatur immer noch mehr als 3°C über dem
Sollwert liegt.
6 Nach einer durch Parameter NP009 festgelegten zweiten Dauer
(hier 8 Minuten), schaltet sich der dritte Erzeuger ab, wenn ΔT<
6 °C und die Anlagentemperatur immer noch mehr als 3°C über
dem Sollwert liegt.
EEC-01
Kaskade
4
Temperatur
