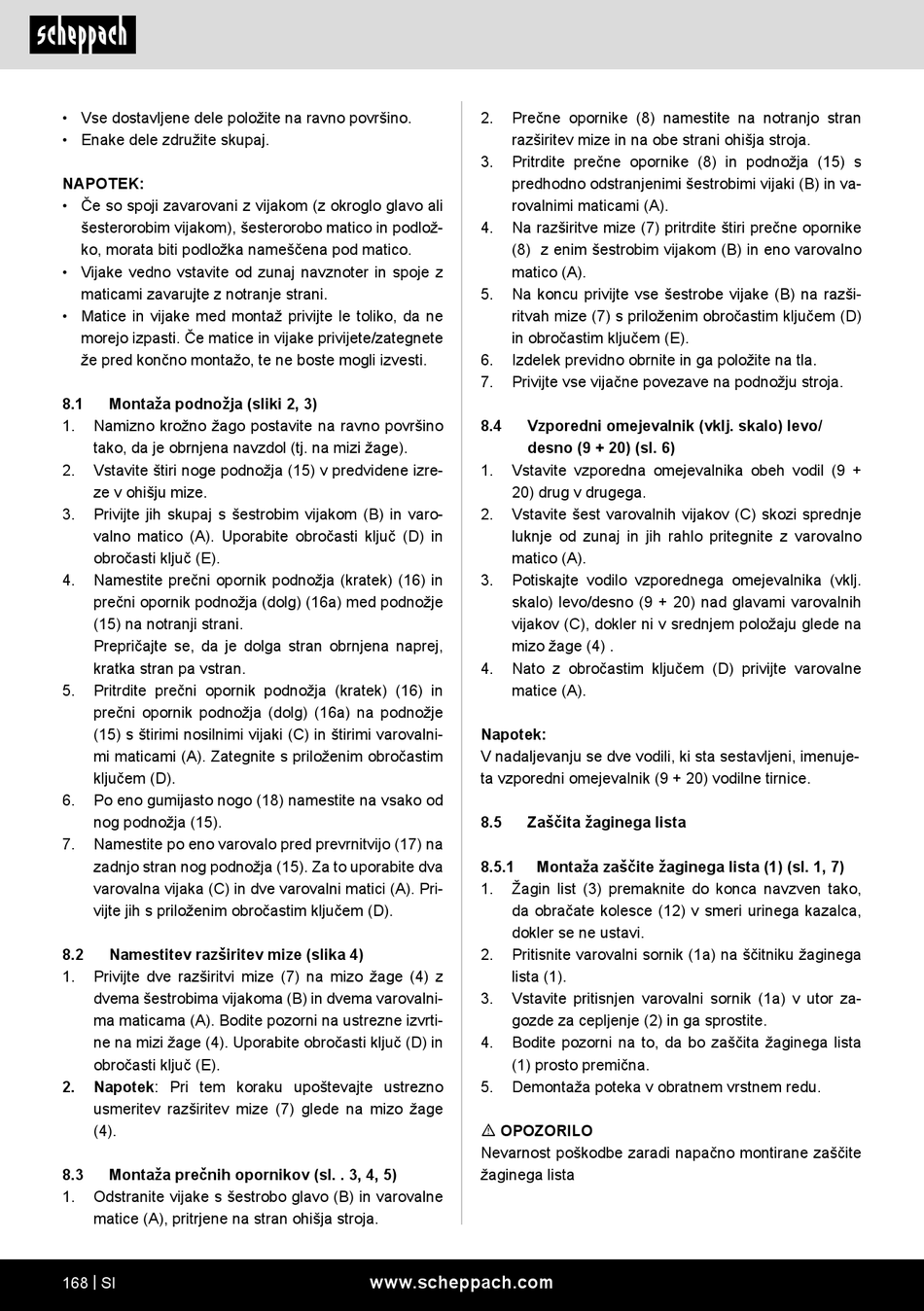

• Vse dostavljene dele položite na ravno površino.
• Enake dele združite skupaj.
NAPOTEK:
• Če so spoji zavarovani z vijakom (z okroglo glavo ali
šesterorobim vijakom), šesterorobo matico in podlož-
ko, morata biti podložka nameščena pod matico.
• Vijake vedno vstavite od zunaj navznoter in spoje z
maticami zavarujte z notranje strani.
• Matice in vijake med montaž privijte le toliko, da ne
morejo izpasti. Če matice in vijake privijete/zategnete
že pred končno montažo, te ne boste mogli izvesti.
8.1 Montaža podnožja (sliki 2, 3)
1. Namizno krožno žago postavite na ravno površino
tako, da je obrnjena navzdol (tj. na mizi žage).
2. Vstavite štiri noge podnožja (15) v predvidene izre-
ze v ohišju mize.
3. Privijte jih skupaj s šestrobim vijakom (B) in varo-
valno matico (A). Uporabite obročasti ključ (D) in
obročasti ključ (E).
4. Namestite prečni opornik podnožja (kratek) (16) in
prečni opornik podnožja (dolg) (16a) med podnožje
(15) na notranji strani.
Prepričajte se, da je dolga stran obrnjena naprej,
kratka stran pa vstran.
5. Pritrdite prečni opornik podnožja (kratek) (16) in
prečni opornik podnožja (dolg) (16a) na podnožje
(15) s štirimi nosilnimi vijaki (C) in štirimi varovalni-
mi maticami (A). Zategnite s priloženim obročastim
ključem (D).
6. Po eno gumijasto nogo (18) namestite na vsako od
nog podnožja (15).
7. Namestite po eno varovalo pred prevrnitvijo (17) na
zadnjo stran nog podnožja (15). Za to uporabite dva
varovalna vijaka (C) in dve varovalni matici (A). Pri-
vijte jih s priloženim obročastim ključem (D).
8.2 Namestitev razširitev mize (slika 4)
1. Privijte dve razširitvi mize (7) na mizo žage (4) z
dvema šestrobima vijakoma (B) in dvema varovalni-
ma maticama (A). Bodite pozorni na ustrezne izvrti-
ne na mizi žage (4). Uporabite obročasti ključ (D) in
obročasti ključ (E).
2. Napotek: Pri tem koraku upoštevajte ustrezno
usmeritev razširitev mize (7) glede na mizo žage
(4).
8.3 Montaža prečnih opornikov (sl. . 3, 4, 5)
1. Odstranite vijake s šestrobo glavo (B) in varovalne
matice (A), pritrjene na stran ohišja stroja.
168 | SI
2. Prečne opornike (8) namestite na notranjo stran
razširitev mize in na obe strani ohišja stroja.
3. Pritrdite prečne opornike (8) in podnožja (15) s
predhodno odstranjenimi šestrobimi vijaki (B) in va-
rovalnimi maticami (A).
4. Na razširitve mize (7) pritrdite štiri prečne opornike
(8) z enim šestrobim vijakom (B) in eno varovalno
matico (A).
5. Na koncu privijte vse šestrobe vijake (B) na razši-
ritvah mize (7) s priloženim obročastim ključem (D)
in obročastim ključem (E).
6. Izdelek previdno obrnite in ga položite na tla.
7. Privijte vse vijačne povezave na podnožju stroja.
8.4 Vzporedni omejevalnik (vklj. skalo) levo/
desno (9 + 20) (sl. 6)
1. Vstavite vzporedna omejevalnika obeh vodil (9 +
20) drug v drugega.
2. Vstavite šest varovalnih vijakov (C) skozi sprednje
luknje od zunaj in jih rahlo pritegnite z varovalno
matico (A).
3. Potiskajte vodilo vzporednega omejevalnika (vklj.
skalo) levo/desno (9 + 20) nad glavami varovalnih
vijakov (C), dokler ni v srednjem položaju glede na
mizo žage (4) .
4. Nato z obročastim ključem (D) privijte varovalne
matice (A).
Napotek:
V nadaljevanju se dve vodili, ki sta sestavljeni, imenuje-
ta vzporedni omejevalnik (9 + 20) vodilne tirnice.
8.5 Zaščita žaginega lista
8.5.1 Montaža zaščite žaginega lista (1) (sl. 1, 7)
1. Žagin list (3) premaknite do konca navzven tako,
da obračate kolesce (12) v smeri urinega kazalca,
dokler se ne ustavi.
2. Pritisnite varovalni sornik (1a) na ščitniku žaginega
lista (1).
3. Vstavite pritisnjen varovalni sornik (1a) v utor za-
gozde za cepljenje (2) in ga sprostite.
4. Bodite pozorni na to, da bo zaščita žaginega lista
(1) prosto premična.
5. Demontaža poteka v obratnem vrstnem redu.
m OPOZORILO
Nevarnost poškodbe zaradi napačno montirane zaščite
žaginega lista
