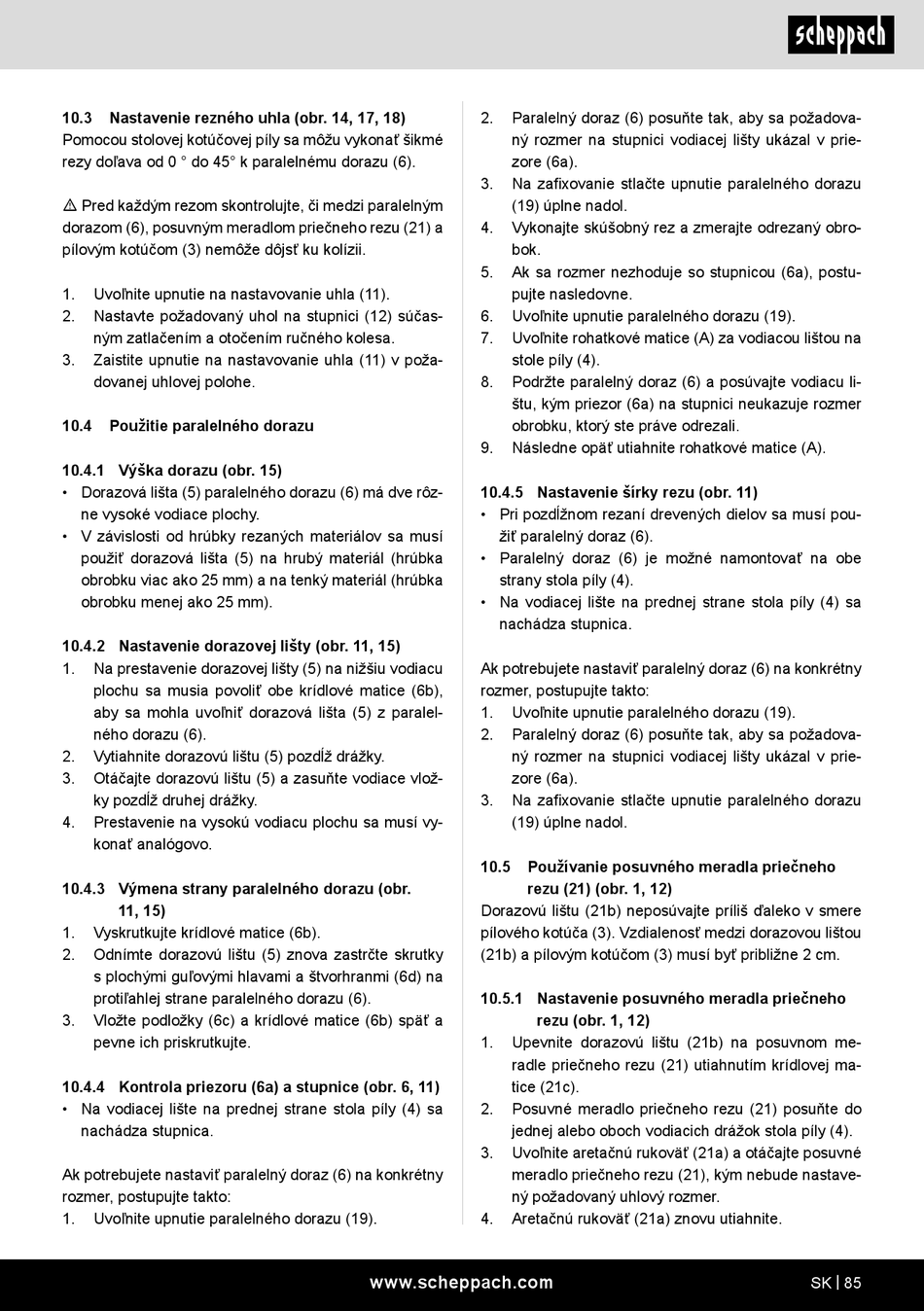

Scheppach 5901326901 Originalbetriebsanleitung Seite 85

10.3 Nastavenie rezného uhla (obr. 14, 17, 18)
Pomocou stolovej kotúčovej píly sa môžu vykonať šikmé
rezy doľava od 0 ° do 45° k paralelnému dorazu (6).
m Pred každým rezom skontrolujte, či medzi paralelným
dorazom (6), posuvným meradlom priečneho rezu (21) a
pílovým kotúčom (3) nemôže dôjsť ku kolízii.
1. Uvoľnite upnutie na nastavovanie uhla (11).
2. Nastavte požadovaný uhol na stupnici (12) súčas-
ným zatlačením a otočením ručného kolesa.
3. Zaistite upnutie na nastavovanie uhla (11) v poža-
dovanej uhlovej polohe.
10.4 Použitie paralelného dorazu
10.4.1 Výška dorazu (obr. 15)
• Dorazová lišta (5) paralelného dorazu (6) má dve rôz-
ne vysoké vodiace plochy.
• V závislosti od hrúbky rezaných materiálov sa musí
použiť dorazová lišta (5) na hrubý materiál (hrúbka
obrobku viac ako 25 mm) a na tenký materiál (hrúbka
obrobku menej ako 25 mm).
10.4.2 Nastavenie dorazovej lišty (obr. 11, 15)
1. Na prestavenie dorazovej lišty (5) na nižšiu vodiacu
plochu sa musia povoliť obe krídlové matice (6b),
aby sa mohla uvoľniť dorazová lišta (5) z paralel-
ného dorazu (6).
2. Vytiahnite dorazovú lištu (5) pozdĺž drážky.
3. Otáčajte dorazovú lištu (5) a zasuňte vodiace vlož-
ky pozdĺž druhej drážky.
4. Prestavenie na vysokú vodiacu plochu sa musí vy-
konať analógovo.
10.4.3 Výmena strany paralelného dorazu (obr.
11, 15)
1. Vyskrutkujte krídlové matice (6b).
2. Odnímte dorazovú lištu (5) znova zastrčte skrutky
s plochými guľovými hlavami a štvorhranmi (6d) na
protiľahlej strane paralelného dorazu (6).
3. Vložte podložky (6c) a krídlové matice (6b) späť a
pevne ich priskrutkujte.
10.4.4 Kontrola priezoru (6a) a stupnice (obr. 6, 11)
• Na vodiacej lište na prednej strane stola píly (4) sa
nachádza stupnica.
Ak potrebujete nastaviť paralelný doraz (6) na konkrétny
rozmer, postupujte takto:
1. Uvoľnite upnutie paralelného dorazu (19).
2. Paralelný doraz (6) posuňte tak, aby sa požadova-
ný rozmer na stupnici vodiacej lišty ukázal v prie-
zore (6a).
3. Na zafixovanie stlačte upnutie paralelného dorazu
(19) úplne nadol.
4. Vykonajte skúšobný rez a zmerajte odrezaný obro-
bok.
5. Ak sa rozmer nezhoduje so stupnicou (6a), postu-
pujte nasledovne.
6. Uvoľnite upnutie paralelného dorazu (19).
7. Uvoľnite rohatkové matice (A) za vodiacou lištou na
stole píly (4).
8. Podržte paralelný doraz (6) a posúvajte vodiacu li-
štu, kým priezor (6a) na stupnici neukazuje rozmer
obrobku, ktorý ste práve odrezali.
9. Následne opäť utiahnite rohatkové matice (A).
10.4.5 Nastavenie šírky rezu (obr. 11)
• Pri pozdĺžnom rezaní drevených dielov sa musí pou-
žiť paralelný doraz (6).
• Paralelný doraz (6) je možné namontovať na obe
strany stola píly (4).
• Na vodiacej lište na prednej strane stola píly (4) sa
nachádza stupnica.
Ak potrebujete nastaviť paralelný doraz (6) na konkrétny
rozmer, postupujte takto:
1. Uvoľnite upnutie paralelného dorazu (19).
2. Paralelný doraz (6) posuňte tak, aby sa požadova-
ný rozmer na stupnici vodiacej lišty ukázal v prie-
zore (6a).
3. Na zafixovanie stlačte upnutie paralelného dorazu
(19) úplne nadol.
10.5 Používanie posuvného meradla priečneho
rezu (21) (obr. 1, 12)
Dorazovú lištu (21b) neposúvajte príliš ďaleko v smere
pílového kotúča (3). Vzdialenosť medzi dorazovou lištou
(21b) a pílovým kotúčom (3) musí byť približne 2 cm.
10.5.1 Nastavenie posuvného meradla priečneho
rezu (obr. 1, 12)
1. Upevnite dorazovú lištu (21b) na posuvnom me-
radle priečneho rezu (21) utiahnutím krídlovej ma-
tice (21c).
2. Posuvné meradlo priečneho rezu (21) posuňte do
jednej alebo oboch vodiacich drážok stola píly (4).
3. Uvoľnite aretačnú rukoväť (21a) a otáčajte posuvné
meradlo priečneho rezu (21), kým nebude nastave-
ný požadovaný uhlový rozmer.
4. Aretačnú rukoväť (21a) znovu utiahnite.
