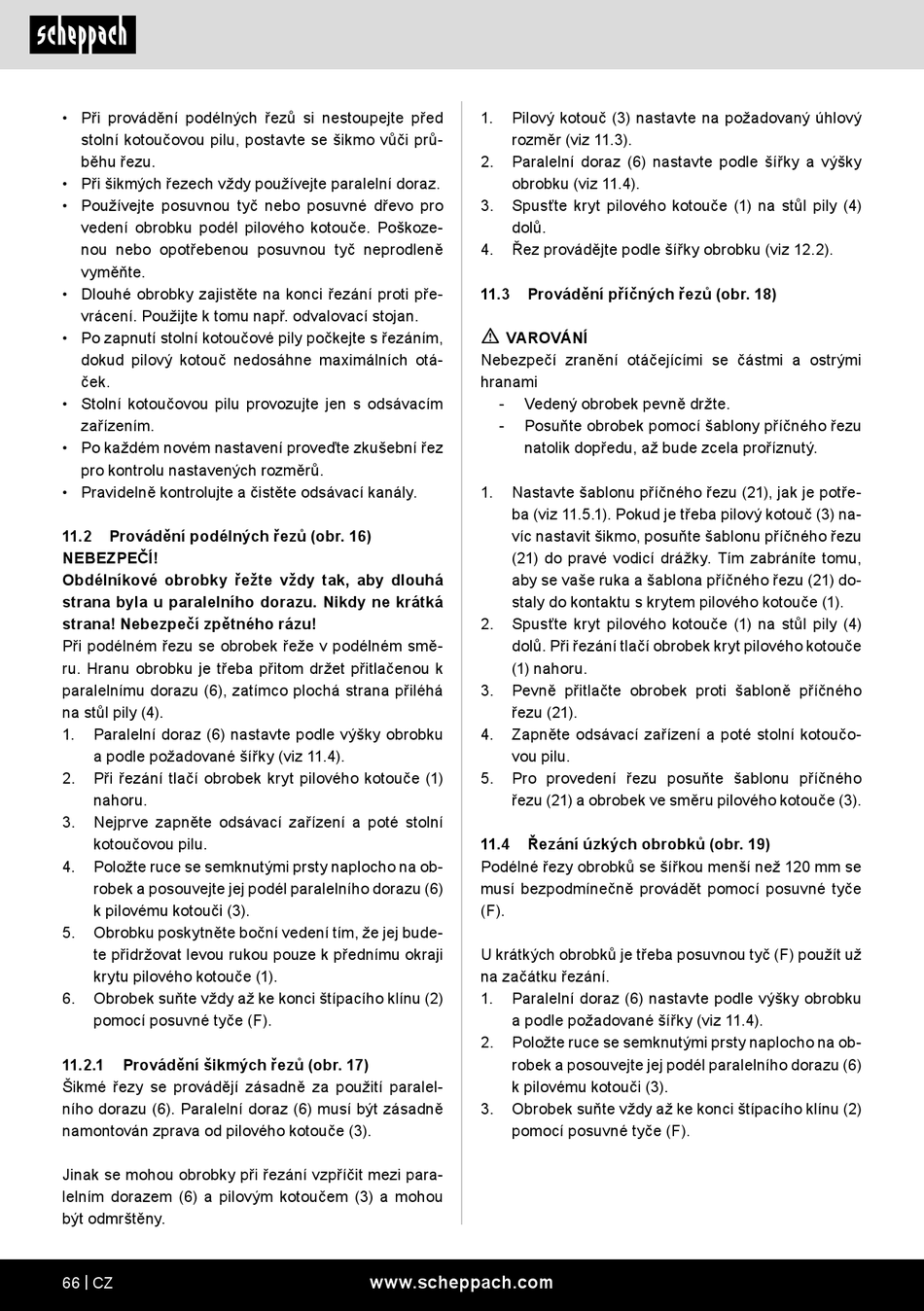

• Při provádění podélných řezů si nestoupejte před
stolní kotoučovou pilu, postavte se šikmo vůči prů-
běhu řezu.
• Při šikmých řezech vždy používejte paralelní doraz.
• Používejte posuvnou tyč nebo posuvné dřevo pro
vedení obrobku podél pilového kotouče. Poškoze-
nou nebo opotřebenou posuvnou tyč neprodleně
vyměňte.
• Dlouhé obrobky zajistěte na konci řezání proti pře-
vrácení. Použijte k tomu např. odvalovací stojan.
• Po zapnutí stolní kotoučové pily počkejte s řezáním,
dokud pilový kotouč nedosáhne maximálních otá-
ček.
• Stolní kotoučovou pilu provozujte jen s odsávacím
zařízením.
• Po každém novém nastavení proveďte zkušební řez
pro kontrolu nastavených rozměrů.
• Pravidelně kontrolujte a čistěte odsávací kanály.
11.2
Provádění podélných řezů (obr. 16)
NEBEZPEČÍ!
Obdélníkové obrobky řežte vždy tak, aby dlouhá
strana byla u paralelního dorazu. Nikdy ne krátká
strana! Nebezpečí zpětného rázu!
Při podélném řezu se obrobek řeže v podélném smě-
ru. Hranu obrobku je třeba přitom držet přitlačenou k
paralelnímu dorazu (6), zatímco plochá strana přiléhá
na stůl pily (4).
1.
Paralelní doraz (6) nastavte podle výšky obrobku
a podle požadované šířky (viz 11.4).
2.
Při řezání tlačí obrobek kryt pilového kotouče (1)
nahoru.
3.
Nejprve zapněte odsávací zařízení a poté stolní
kotoučovou pilu.
4.
Položte ruce se semknutými prsty naplocho na ob-
robek a posouvejte jej podél paralelního dorazu (6)
k pilovému kotouči (3).
5.
Obrobku poskytněte boční vedení tím, že jej bude-
te přidržovat levou rukou pouze k přednímu okraji
krytu pilového kotouče (1).
6.
Obrobek suňte vždy až ke konci štípacího klínu (2)
pomocí posuvné tyče (F).
11.2.1
Provádění šikmých řezů (obr. 17)
Šikmé řezy se provádějí zásadně za použití paralel-
ního dorazu (6). Paralelní doraz (6) musí být zásadně
namontován zprava od pilového kotouče (3).
Jinak se mohou obrobky při řezání vzpříčit mezi para-
lelním dorazem (6) a pilovým kotoučem (3) a mohou
být odmrštěny.
66 | CZ
1.
Pilový kotouč (3) nastavte na požadovaný úhlový
rozměr (viz 11.3).
2.
Paralelní doraz (6) nastavte podle šířky a výšky
obrobku (viz 11.4).
3.
Spusťte kryt pilového kotouče (1) na stůl pily (4)
dolů.
4.
Řez provádějte podle šířky obrobku (viz 12.2).
11.3
Provádění příčných řezů (obr. 18)
m
VAROVÁNÍ
Nebezpečí zranění otáčejícími se částmi a ostrými
hranami
-
Vedený obrobek pevně držte.
-
Posuňte obrobek pomocí šablony příčného řezu
natolik dopředu, až bude zcela proříznutý.
1.
Nastavte šablonu příčného řezu (21), jak je potře-
ba (viz 11.5.1). Pokud je třeba pilový kotouč (3) na-
víc nastavit šikmo, posuňte šablonu příčného řezu
(21) do pravé vodicí drážky. Tím zabráníte tomu,
aby se vaše ruka a šablona příčného řezu (21) do-
staly do kontaktu s krytem pilového kotouče (1).
2.
Spusťte kryt pilového kotouče (1) na stůl pily (4)
dolů. Při řezání tlačí obrobek kryt pilového kotouče
(1) nahoru.
3.
Pevně přitlačte obrobek proti šabloně příčného
řezu (21).
4.
Zapněte odsávací zařízení a poté stolní kotoučo-
vou pilu.
5.
Pro provedení řezu posuňte šablonu příčného
řezu (21) a obrobek ve směru pilového kotouče (3).
11.4
Řezání úzkých obrobků (obr. 19)
Podélné řezy obrobků se šířkou menší než 120 mm se
musí bezpodmínečně provádět pomocí posuvné tyče
(F).
U krátkých obrobků je třeba posuvnou tyč (F) použít už
na začátku řezání.
1.
Paralelní doraz (6) nastavte podle výšky obrobku
a podle požadované šířky (viz 11.4).
2.
Položte ruce se semknutými prsty naplocho na ob-
robek a posouvejte jej podél paralelního dorazu (6)
k pilovému kotouči (3).
3.
Obrobek suňte vždy až ke konci štípacího klínu (2)
pomocí posuvné tyče (F).
