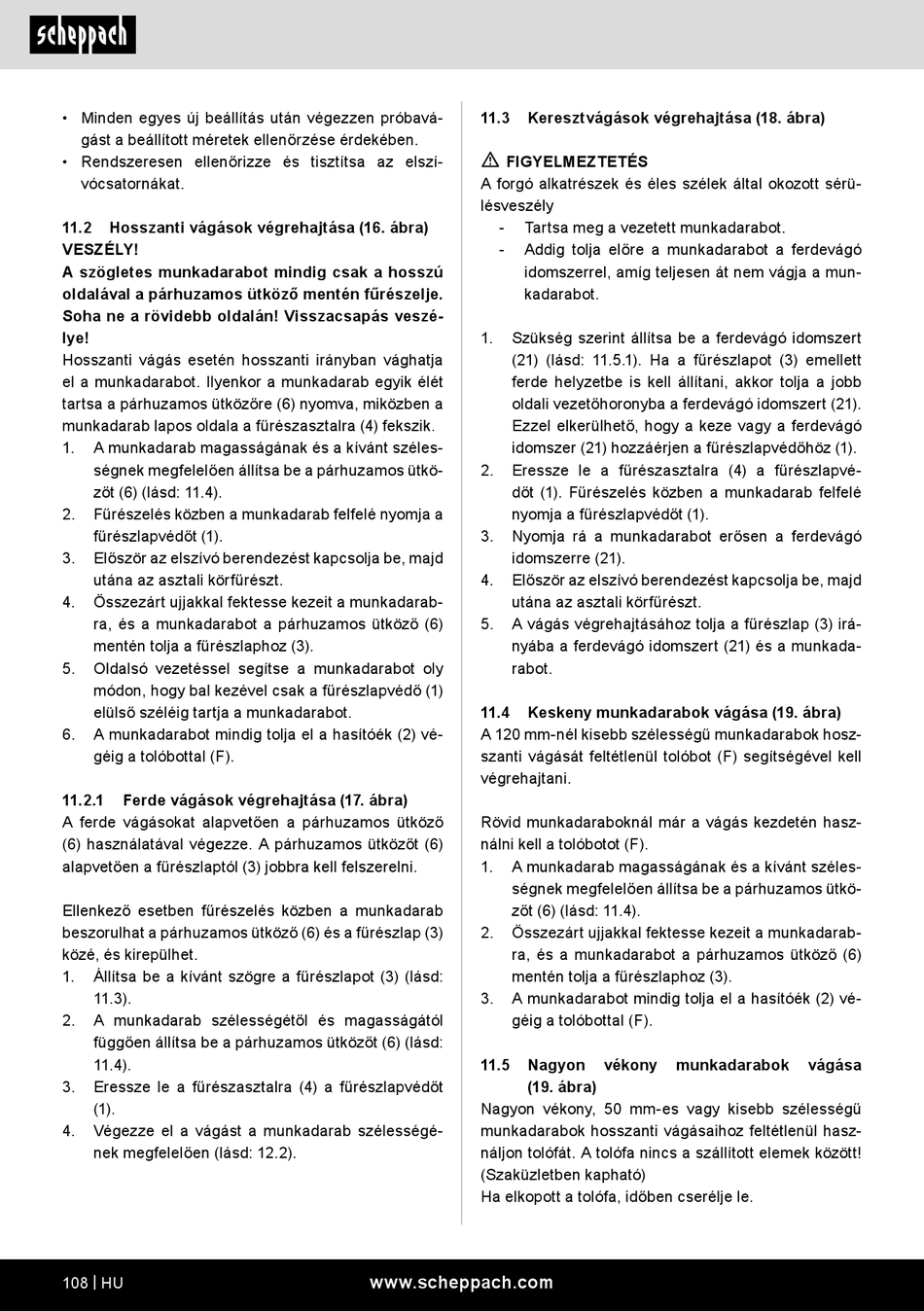

• Minden egyes új beállítás után végezzen próbavá-
gást a beállított méretek ellenőrzése érdekében.
• Rendszeresen ellenőrizze és tisztítsa az elszí-
vócsatornákat.
11.2
Hosszanti vágások végrehajtása (16. ábra)
VESZÉLY!
A szögletes munkadarabot mindig csak a hosszú
oldalával a párhuzamos ütköző mentén fűrészelje.
Soha ne a rövidebb oldalán! Visszacsapás veszé-
lye!
Hosszanti vágás esetén hosszanti irányban vághatja
el a munkadarabot. Ilyenkor a munkadarab egyik élét
tartsa a párhuzamos ütközőre (6) nyomva, miközben a
munkadarab lapos oldala a fűrészasztalra (4) fekszik.
1.
A munkadarab magasságának és a kívánt széles-
ségnek megfelelően állítsa be a párhuzamos ütkö-
zőt (6) (lásd: 11.4).
2.
Fűrészelés közben a munkadarab felfelé nyomja a
fűrészlapvédőt (1).
3.
Először az elszívó berendezést kapcsolja be, majd
utána az asztali körfűrészt.
4.
Összezárt ujjakkal fektesse kezeit a munkadarab-
ra, és a munkadarabot a párhuzamos ütköző (6)
mentén tolja a fűrészlaphoz (3).
5.
Oldalsó vezetéssel segítse a munkadarabot oly
módon, hogy bal kezével csak a fűrészlapvédő (1)
elülső széléig tartja a munkadarabot.
6.
A munkadarabot mindig tolja el a hasítóék (2) vé-
géig a tolóbottal (F).
11.2.1
Ferde vágások végrehajtása (17. ábra)
A ferde vágásokat alapvetően a párhuzamos ütköző
(6) használatával végezze. A párhuzamos ütközőt (6)
alapvetően a fűrészlaptól (3) jobbra kell felszerelni.
Ellenkező esetben fűrészelés közben a munkadarab
beszorulhat a párhuzamos ütköző (6) és a fűrészlap (3)
közé, és kirepülhet.
1.
Állítsa be a kívánt szögre a fűrészlapot (3) (lásd:
11.3).
2.
A munkadarab szélességétől és magasságától
függően állítsa be a párhuzamos ütközőt (6) (lásd:
11.4).
3.
Eressze le a fűrészasztalra (4) a fűrészlapvédőt
(1).
4.
Végezze el a vágást a munkadarab szélességé-
nek megfelelően (lásd: 12.2).
108 | HU
11.3
Keresztvágások végrehajtása (18. ábra)
m
FIGYELMEZTETÉS
A forgó alkatrészek és éles szélek által okozott sérü-
lésveszély
-
Tartsa meg a vezetett munkadarabot.
-
Addig tolja előre a munkadarabot a ferdevágó
idomszerrel, amíg teljesen át nem vágja a mun-
kadarabot.
1.
Szükség szerint állítsa be a ferdevágó idomszert
(21) (lásd: 11.5.1). Ha a fűrészlapot (3) emellett
ferde helyzetbe is kell állítani, akkor tolja a jobb
oldali vezetőhoronyba a ferdevágó idomszert (21).
Ezzel elkerülhető, hogy a keze vagy a ferdevágó
idomszer (21) hozzáérjen a fűrészlapvédőhöz (1).
2.
Eressze le a fűrészasztalra (4) a fűrészlapvé-
dőt (1). Fűrészelés közben a munkadarab felfelé
nyomja a fűrészlapvédőt (1).
3.
Nyomja rá a munkadarabot erősen a ferdevágó
idomszerre (21).
4.
Először az elszívó berendezést kapcsolja be, majd
utána az asztali körfűrészt.
5.
A vágás végrehajtásához tolja a fűrészlap (3) irá-
nyába a ferdevágó idomszert (21) és a munkada-
rabot.
11.4
Keskeny munkadarabok vágása (19. ábra)
A 120 mm-nél kisebb szélességű munkadarabok hosz-
szanti vágását feltétlenül tolóbot (F) segítségével kell
végrehajtani.
Rövid munkadaraboknál már a vágás kezdetén hasz-
nálni kell a tolóbotot (F).
1.
A munkadarab magasságának és a kívánt széles-
ségnek megfelelően állítsa be a párhuzamos ütkö-
zőt (6) (lásd: 11.4).
2.
Összezárt ujjakkal fektesse kezeit a munkadarab-
ra, és a munkadarabot a párhuzamos ütköző (6)
mentén tolja a fűrészlaphoz (3).
3.
A munkadarabot mindig tolja el a hasítóék (2) vé-
géig a tolóbottal (F).
11.5
Nagyon
(19. ábra)
Nagyon vékony, 50 mm-es vagy kisebb szélességű
munkadarabok hosszanti vágásaihoz feltétlenül hasz-
náljon tolófát. A tolófa nincs a szállított elemek között!
(Szaküzletben kapható)
Ha elkopott a tolófa, időben cserélje le.
www.scheppach.com
vékony
munkadarabok
vágása
