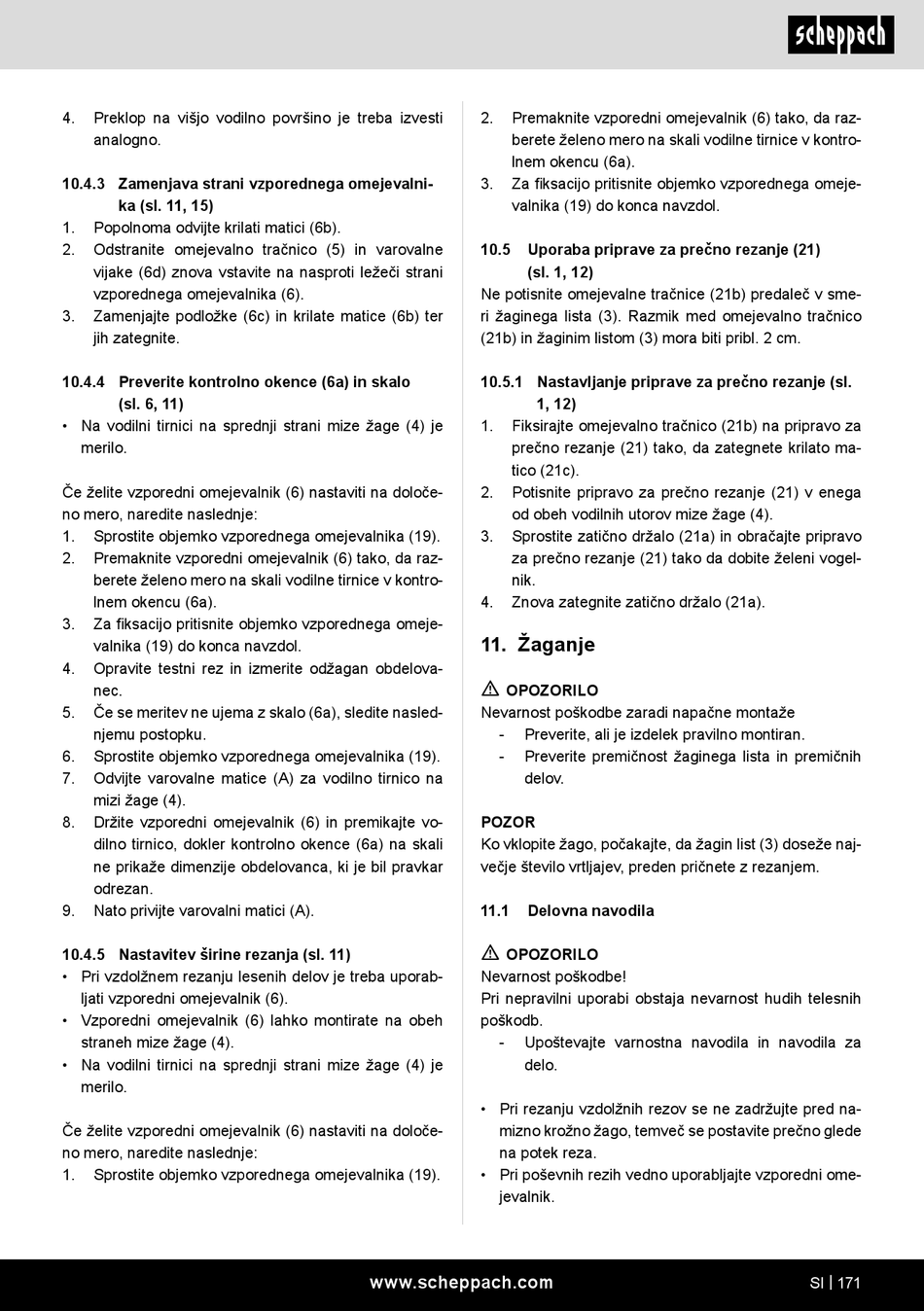

4. Preklop na višjo vodilno površino je treba izvesti
analogno.
10.4.3 Zamenjava strani vzporednega omejevalni-
ka (sl. 11, 15)
1. Popolnoma odvijte krilati matici (6b).
2. Odstranite omejevalno tračnico (5) in varovalne
vijake (6d) znova vstavite na nasproti ležeči strani
vzporednega omejevalnika (6).
3. Zamenjajte podložke (6c) in krilate matice (6b) ter
jih zategnite.
10.4.4 Preverite kontrolno okence (6a) in skalo
(sl. 6, 11)
• Na vodilni tirnici na sprednji strani mize žage (4) je
merilo.
Če želite vzporedni omejevalnik (6) nastaviti na določe-
no mero, naredite naslednje:
1. Sprostite objemko vzporednega omejevalnika (19).
2. Premaknite vzporedni omejevalnik (6) tako, da raz-
berete želeno mero na skali vodilne tirnice v kontro-
lnem okencu (6a).
3. Za fiksacijo pritisnite objemko vzporednega omeje-
valnika (19) do konca navzdol.
4. Opravite testni rez in izmerite odžagan obdelova-
nec.
5. Če se meritev ne ujema z skalo (6a), sledite nasled-
njemu postopku.
6. Sprostite objemko vzporednega omejevalnika (19).
7. Odvijte varovalne matice (A) za vodilno tirnico na
mizi žage (4).
8. Držite vzporedni omejevalnik (6) in premikajte vo-
dilno tirnico, dokler kontrolno okence (6a) na skali
ne prikaže dimenzije obdelovanca, ki je bil pravkar
odrezan.
9. Nato privijte varovalni matici (A).
10.4.5 Nastavitev širine rezanja (sl. 11)
• Pri vzdolžnem rezanju lesenih delov je treba uporab-
ljati vzporedni omejevalnik (6).
• Vzporedni omejevalnik (6) lahko montirate na obeh
straneh mize žage (4).
• Na vodilni tirnici na sprednji strani mize žage (4) je
merilo.
Če želite vzporedni omejevalnik (6) nastaviti na določe-
no mero, naredite naslednje:
1. Sprostite objemko vzporednega omejevalnika (19).
2. Premaknite vzporedni omejevalnik (6) tako, da raz-
berete želeno mero na skali vodilne tirnice v kontro-
lnem okencu (6a).
3. Za fiksacijo pritisnite objemko vzporednega omeje-
valnika (19) do konca navzdol.
10.5 Uporaba priprave za prečno rezanje (21)
(sl. 1, 12)
Ne potisnite omejevalne tračnice (21b) predaleč v sme-
ri žaginega lista (3). Razmik med omejevalno tračnico
(21b) in žaginim listom (3) mora biti pribl. 2 cm.
10.5.1 Nastavljanje priprave za prečno rezanje (sl.
1, 12)
1. Fiksirajte omejevalno tračnico (21b) na pripravo za
prečno rezanje (21) tako, da zategnete krilato ma-
tico (21c).
2. Potisnite pripravo za prečno rezanje (21) v enega
od obeh vodilnih utorov mize žage (4).
3. Sprostite zatično držalo (21a) in obračajte pripravo
za prečno rezanje (21) tako da dobite želeni vogel-
nik.
4. Znova zategnite zatično držalo (21a).
11. Žaganje
m
OPOZORILO
Nevarnost poškodbe zaradi napačne montaže
- Preverite, ali je izdelek pravilno montiran.
- Preverite premičnost žaginega lista in premičnih
delov.
POZOR
Ko vklopite žago, počakajte, da žagin list (3) doseže naj-
večje število vrtljajev, preden pričnete z rezanjem.
11.1 Delovna navodila
m
OPOZORILO
Nevarnost poškodbe!
Pri nepravilni uporabi obstaja nevarnost hudih telesnih
poškodb.
- Upoštevajte varnostna navodila in navodila za
delo.
• Pri rezanju vzdolžnih rezov se ne zadržujte pred na-
mizno krožno žago, temveč se postavite prečno glede
na potek reza.
• Pri poševnih rezih vedno uporabljajte vzporedni ome-
jevalnik.
