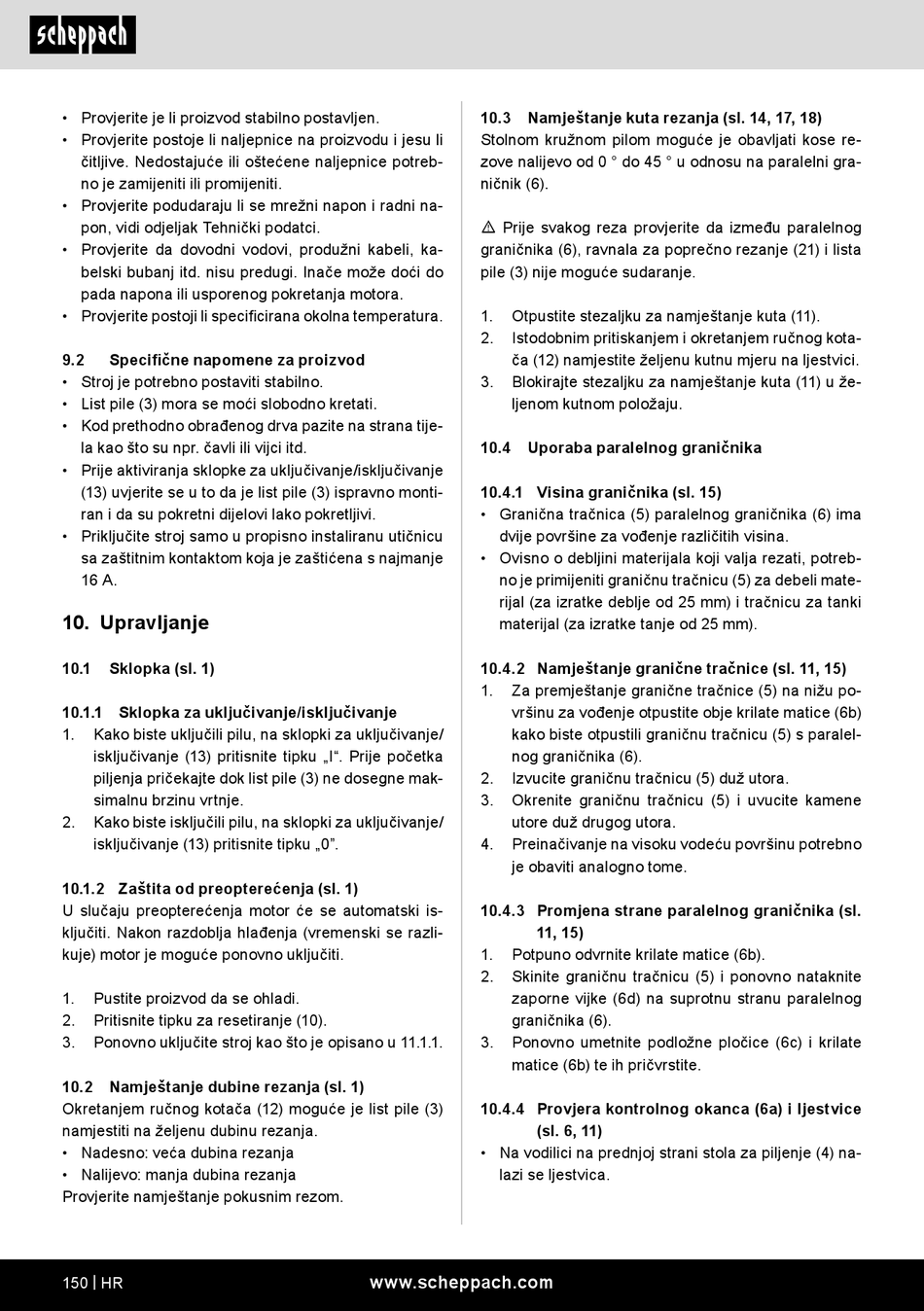

• Provjerite je li proizvod stabilno postavljen.
• Provjerite postoje li naljepnice na proizvodu i jesu li
čitljive. Nedostajuće ili oštećene naljepnice potreb-
no je zamijeniti ili promijeniti.
• Provjerite podudaraju li se mrežni napon i radni na-
pon, vidi odjeljak Tehnički podatci.
• Provjerite da dovodni vodovi, produžni kabeli, ka-
belski bubanj itd. nisu predugi. Inače može doći do
pada napona ili usporenog pokretanja motora.
• Provjerite postoji li specificirana okolna temperatura.
9.2
Specifične napomene za proizvod
• Stroj je potrebno postaviti stabilno.
• List pile (3) mora se moći slobodno kretati.
• Kod prethodno obrađenog drva pazite na strana tije-
la kao što su npr. čavli ili vijci itd.
• Prije aktiviranja sklopke za uključivanje/isključivanje
(13) uvjerite se u to da je list pile (3) ispravno monti-
ran i da su pokretni dijelovi lako pokretljivi.
• Priključite stroj samo u propisno instaliranu utičnicu
sa zaštitnim kontaktom koja je zaštićena s najmanje
16 A.
10. Upravljanje
10.1
Sklopka (sl. 1)
10.1.1 Sklopka za uključivanje/isključivanje
1.
Kako biste uključili pilu, na sklopki za uključivanje/
isključivanje (13) pritisnite tipku „I". Prije početka
piljenja pričekajte dok list pile (3) ne dosegne mak-
simalnu brzinu vrtnje.
2.
Kako biste isključili pilu, na sklopki za uključivanje/
isključivanje (13) pritisnite tipku „0".
10.1.2 Zaštita od preopterećenja (sl. 1)
U slučaju preopterećenja motor će se automatski is-
ključiti. Nakon razdoblja hlađenja (vremenski se razli-
kuje) motor je moguće ponovno uključiti.
1.
Pustite proizvod da se ohladi.
2.
Pritisnite tipku za resetiranje (10).
3.
Ponovno uključite stroj kao što je opisano u 11.1.1.
10.2
Namještanje dubine rezanja (sl. 1)
Okretanjem ručnog kotača (12) moguće je list pile (3)
namjestiti na željenu dubinu rezanja.
• Nadesno: veća dubina rezanja
• Nalijevo: manja dubina rezanja
Provjerite namještanje pokusnim rezom.
150 | HR
10.3
Namještanje kuta rezanja (sl. 14, 17, 18)
Stolnom kružnom pilom moguće je obavljati kose re-
zove nalijevo od 0 ° do 45 ° u odnosu na paralelni gra-
ničnik (6).
m Prije svakog reza provjerite da između paralelnog
graničnika (6), ravnala za poprečno rezanje (21) i lista
pile (3) nije moguće sudaranje.
1.
Otpustite stezaljku za namještanje kuta (11).
2.
Istodobnim pritiskanjem i okretanjem ručnog kota-
ča (12) namjestite željenu kutnu mjeru na ljestvici.
3.
Blokirajte stezaljku za namještanje kuta (11) u že-
ljenom kutnom položaju.
10.4
Uporaba paralelnog graničnika
10.4.1 Visina graničnika (sl. 15)
• Granična tračnica (5) paralelnog graničnika (6) ima
dvije površine za vođenje različitih visina.
• Ovisno o debljini materijala koji valja rezati, potreb-
no je primijeniti graničnu tračnicu (5) za debeli mate-
rijal (za izratke deblje od 25 mm) i tračnicu za tanki
materijal (za izratke tanje od 25 mm).
10.4.2 Namještanje granične tračnice (sl. 11, 15)
1.
Za premještanje granične tračnice (5) na nižu po-
vršinu za vođenje otpustite obje krilate matice (6b)
kako biste otpustili graničnu tračnicu (5) s paralel-
nog graničnika (6).
2.
Izvucite graničnu tračnicu (5) duž utora.
3.
Okrenite graničnu tračnicu (5) i uvucite kamene
utore duž drugog utora.
4.
Preinačivanje na visoku vodeću površinu potrebno
je obaviti analogno tome.
10.4.3 Promjena strane paralelnog graničnika (sl.
11, 15)
1.
Potpuno odvrnite krilate matice (6b).
2.
Skinite graničnu tračnicu (5) i ponovno nataknite
zaporne vijke (6d) na suprotnu stranu paralelnog
graničnika (6).
3.
Ponovno umetnite podložne pločice (6c) i krilate
matice (6b) te ih pričvrstite.
10.4.4 Provjera kontrolnog okanca (6a) i ljestvice
(sl. 6, 11)
• Na vodilici na prednjoj strani stola za piljenje (4) na-
lazi se ljestvica.
