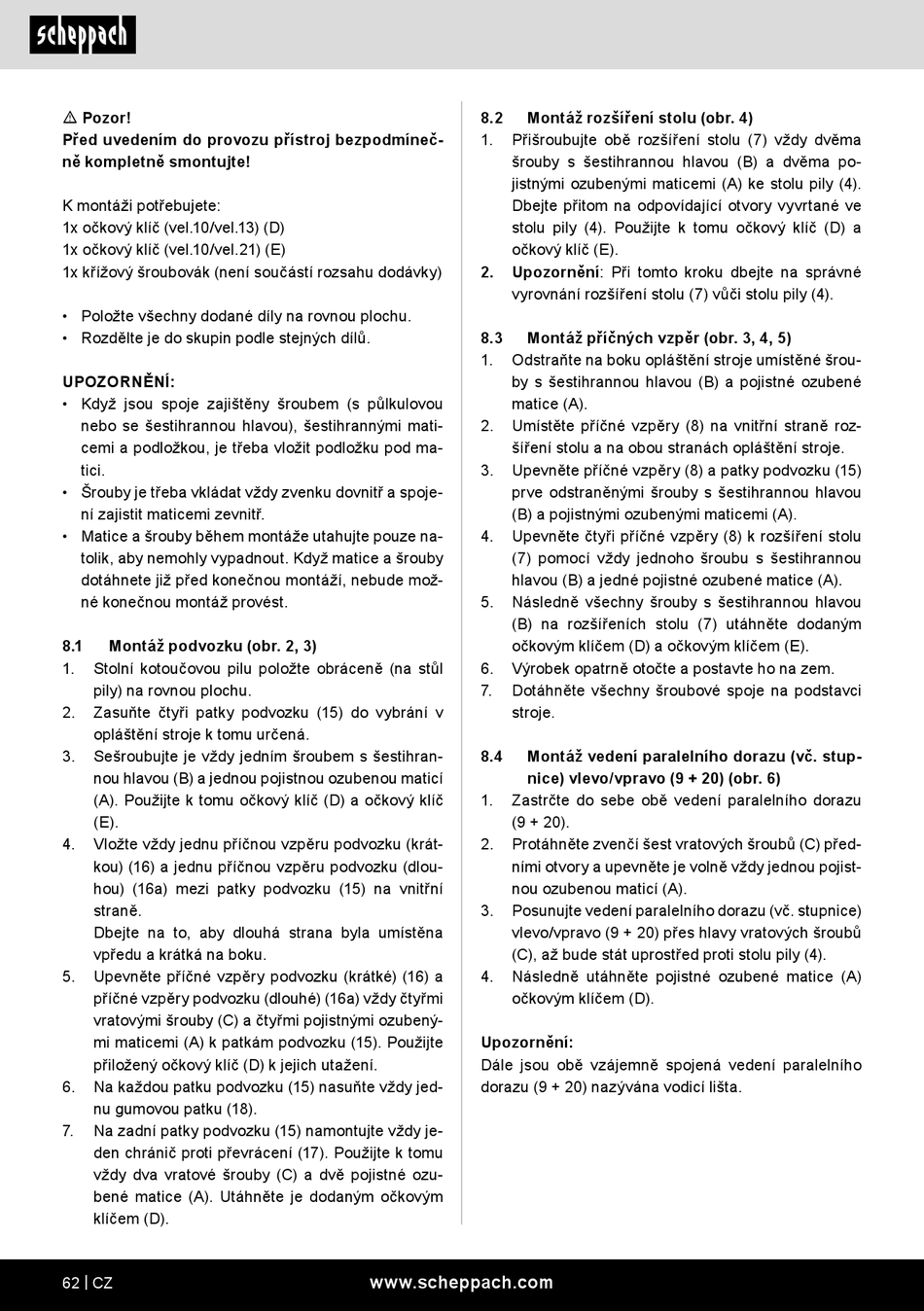

m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
K montáži potřebujete:
1x očkový klíč (vel.10/vel.13) (D)
1x očkový klíč (vel.10/vel.21) (E)
1x křížový šroubovák (není součástí rozsahu dodávky)
• Položte všechny dodané díly na rovnou plochu.
• Rozdělte je do skupin podle stejných dílů.
UPOZORNĚNÍ:
• Když jsou spoje zajištěny šroubem (s půlkulovou
nebo se šestihrannou hlavou), šestihrannými mati-
cemi a podložkou, je třeba vložit podložku pod ma-
tici.
• Šrouby je třeba vkládat vždy zvenku dovnitř a spoje-
ní zajistit maticemi zevnitř.
• Matice a šrouby během montáže utahujte pouze na-
tolik, aby nemohly vypadnout. Když matice a šrouby
dotáhnete již před konečnou montáží, nebude mož-
né konečnou montáž provést.
8.1
Montáž podvozku (obr. 2, 3)
1.
Stolní kotoučovou pilu položte obráceně (na stůl
pily) na rovnou plochu.
2.
Zasuňte čtyři patky podvozku (15) do vybrání v
opláštění stroje k tomu určená.
3.
Sešroubujte je vždy jedním šroubem s šestihran-
nou hlavou (B) a jednou pojistnou ozubenou maticí
(A). Použijte k tomu očkový klíč (D) a očkový klíč
(E).
4.
Vložte vždy jednu příčnou vzpěru podvozku (krát-
kou) (16) a jednu příčnou vzpěru podvozku (dlou-
hou) (16a) mezi patky podvozku (15) na vnitřní
straně.
Dbejte na to, aby dlouhá strana byla umístěna
vpředu a krátká na boku.
5.
Upevněte příčné vzpěry podvozku (krátké) (16) a
příčné vzpěry podvozku (dlouhé) (16a) vždy čtyřmi
vratovými šrouby (C) a čtyřmi pojistnými ozubený-
mi maticemi (A) k patkám podvozku (15). Použijte
přiložený očkový klíč (D) k jejich utažení.
6.
Na každou patku podvozku (15) nasuňte vždy jed-
nu gumovou patku (18).
7.
Na zadní patky podvozku (15) namontujte vždy je-
den chránič proti převrácení (17). Použijte k tomu
vždy dva vratové šrouby (C) a dvě pojistné ozu-
bené matice (A). Utáhněte je dodaným očkovým
klíčem (D).
62 | CZ
8.2
Montáž rozšíření stolu (obr. 4)
1.
Přišroubujte obě rozšíření stolu (7) vždy dvěma
šrouby s šestihrannou hlavou (B) a dvěma po-
jistnými ozubenými maticemi (A) ke stolu pily (4).
Dbejte přitom na odpovídající otvory vyvrtané ve
stolu pily (4). Použijte k tomu očkový klíč (D) a
očkový klíč (E).
2.
Upozornění: Při tomto kroku dbejte na správné
vyrovnání rozšíření stolu (7) vůči stolu pily (4).
8.3
Montáž příčných vzpěr (obr. 3, 4, 5)
1.
Odstraňte na boku opláštění stroje umístěné šrou-
by s šestihrannou hlavou (B) a pojistné ozubené
matice (A).
2.
Umístěte příčné vzpěry (8) na vnitřní straně roz-
šíření stolu a na obou stranách opláštění stroje.
3.
Upevněte příčné vzpěry (8) a patky podvozku (15)
prve odstraněnými šrouby s šestihrannou hlavou
(B) a pojistnými ozubenými maticemi (A).
4.
Upevněte čtyři příčné vzpěry (8) k rozšíření stolu
(7) pomocí vždy jednoho šroubu s šestihrannou
hlavou (B) a jedné pojistné ozubené matice (A).
5.
Následně všechny šrouby s šestihrannou hlavou
(B) na rozšířeních stolu (7) utáhněte dodaným
očkovým klíčem (D) a očkovým klíčem (E).
6.
Výrobek opatrně otočte a postavte ho na zem.
7.
Dotáhněte všechny šroubové spoje na podstavci
stroje.
8.4
Montáž vedení paralelního dorazu (vč. stup-
nice) vlevo/vpravo (9 + 20) (obr. 6)
1.
Zastrčte do sebe obě vedení paralelního dorazu
(9 + 20).
2.
Protáhněte zvenčí šest vratových šroubů (C) před-
ními otvory a upevněte je volně vždy jednou pojist-
nou ozubenou maticí (A).
3.
Posunujte vedení paralelního dorazu (vč. stupnice)
vlevo/vpravo (9 + 20) přes hlavy vratových šroubů
(C), až bude stát uprostřed proti stolu pily (4).
4.
Následně utáhněte pojistné ozubené matice (A)
očkovým klíčem (D).
Upozornění:
Dále jsou obě vzájemně spojená vedení paralelního
dorazu (9 + 20) nazývána vodicí lišta.
www.scheppach.com
