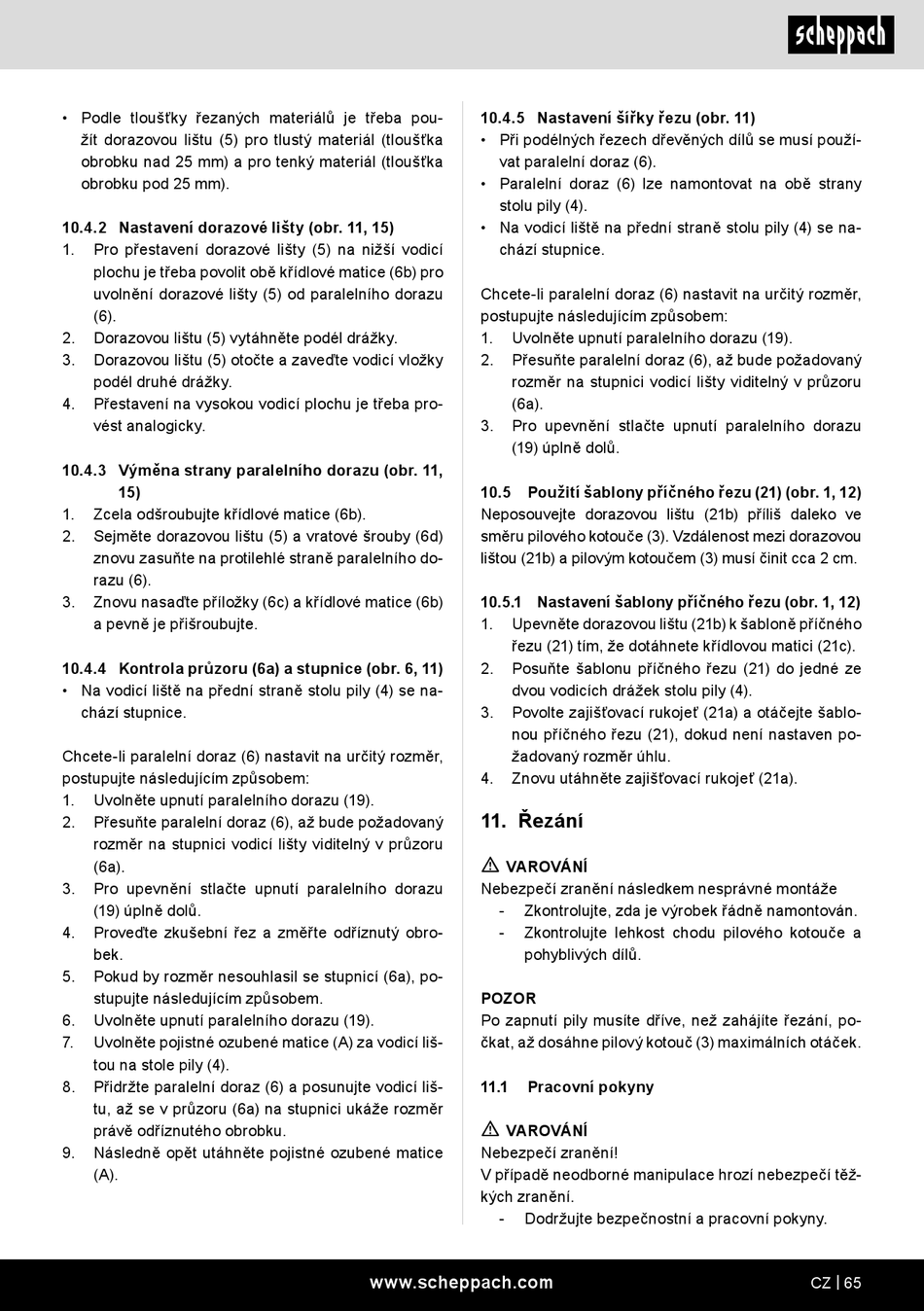

• Podle tloušťky řezaných materiálů je třeba pou-
žít dorazovou lištu (5) pro tlustý materiál (tloušťka
obrobku nad 25 mm) a pro tenký materiál (tloušťka
obrobku pod 25 mm).
10.4.2 Nastavení dorazové lišty (obr. 11, 15)
1.
Pro přestavení dorazové lišty (5) na nižší vodicí
plochu je třeba povolit obě křídlové matice (6b) pro
uvolnění dorazové lišty (5) od paralelního dorazu
(6).
2.
Dorazovou lištu (5) vytáhněte podél drážky.
3.
Dorazovou lištu (5) otočte a zaveďte vodicí vložky
podél druhé drážky.
4.
Přestavení na vysokou vodicí plochu je třeba pro-
vést analogicky.
10.4.3 Výměna strany paralelního dorazu (obr. 11,
15)
1.
Zcela odšroubujte křídlové matice (6b).
2.
Sejměte dorazovou lištu (5) a vratové šrouby (6d)
znovu zasuňte na protilehlé straně paralelního do-
razu (6).
3.
Znovu nasaďte příložky (6c) a křídlové matice (6b)
a pevně je přišroubujte.
10.4.4 Kontrola průzoru (6a) a stupnice (obr. 6, 11)
• Na vodicí liště na přední straně stolu pily (4) se na-
chází stupnice.
Chcete-li paralelní doraz (6) nastavit na určitý rozměr,
postupujte následujícím způsobem:
1.
Uvolněte upnutí paralelního dorazu (19).
2.
Přesuňte paralelní doraz (6), až bude požadovaný
rozměr na stupnici vodicí lišty viditelný v průzoru
(6a).
3.
Pro upevnění stlačte upnutí paralelního dorazu
(19) úplně dolů.
4.
Proveďte zkušební řez a změřte odříznutý obro-
bek.
5.
Pokud by rozměr nesouhlasil se stupnicí (6a), po-
stupujte následujícím způsobem.
6.
Uvolněte upnutí paralelního dorazu (19).
7.
Uvolněte pojistné ozubené matice (A) za vodicí liš-
tou na stole pily (4).
8.
Přidržte paralelní doraz (6) a posunujte vodicí liš-
tu, až se v průzoru (6a) na stupnici ukáže rozměr
právě odříznutého obrobku.
9.
Následně opět utáhněte pojistné ozubené matice
(A).
10.4.5 Nastavení šířky řezu (obr. 11)
• Při podélných řezech dřevěných dílů se musí použí-
vat paralelní doraz (6).
• Paralelní doraz (6) lze namontovat na obě strany
stolu pily (4).
• Na vodicí liště na přední straně stolu pily (4) se na-
chází stupnice.
Chcete-li paralelní doraz (6) nastavit na určitý rozměr,
postupujte následujícím způsobem:
1.
Uvolněte upnutí paralelního dorazu (19).
2.
Přesuňte paralelní doraz (6), až bude požadovaný
rozměr na stupnici vodicí lišty viditelný v průzoru
(6a).
3.
Pro upevnění stlačte upnutí paralelního dorazu
(19) úplně dolů.
10.5
Použití šablony příčného řezu (21) (obr. 1, 12)
Neposouvejte dorazovou lištu (21b) příliš daleko ve
směru pilového kotouče (3). Vzdálenost mezi dorazovou
lištou (21b) a pilovým kotoučem (3) musí činit cca 2 cm.
10.5.1 Nastavení šablony příčného řezu (obr. 1, 12)
1.
Upevněte dorazovou lištu (21b) k šabloně příčného
řezu (21) tím, že dotáhnete křídlovou matici (21c).
2.
Posuňte šablonu příčného řezu (21) do jedné ze
dvou vodicích drážek stolu pily (4).
3.
Povolte zajišťovací rukojeť (21a) a otáčejte šablo-
nou příčného řezu (21), dokud není nastaven po-
žadovaný rozměr úhlu.
4.
Znovu utáhněte zajišťovací rukojeť (21a).
11. Řezání
m
VAROVÁNÍ
Nebezpečí zranění následkem nesprávné montáže
-
Zkontrolujte, zda je výrobek řádně namontován.
-
Zkontrolujte lehkost chodu pilového kotouče a
pohyblivých dílů.
POZOR
Po zapnutí pily musíte dříve, než zahájíte řezání, po-
čkat, až dosáhne pilový kotouč (3) maximálních otáček.
11.1
Pracovní pokyny
m
VAROVÁNÍ
Nebezpečí zranění!
V případě neodborné manipulace hrozí nebezpečí těž-
kých zranění.
-
Dodržujte bezpečnostní a pracovní pokyny.
