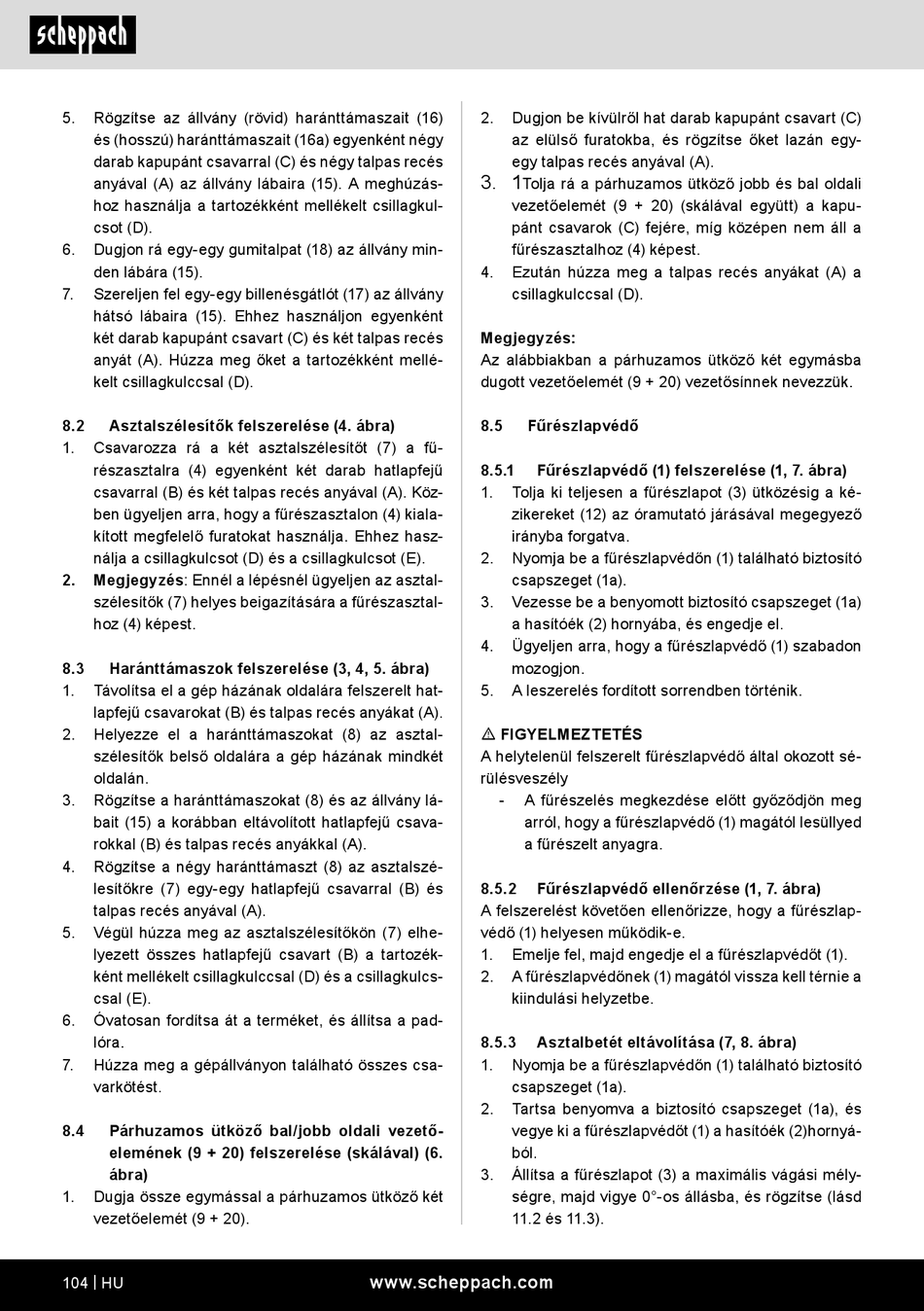

Rögzítse az állvány (rövid) haránttámaszait (16)
és (hosszú) haránttámaszait (16a) egyenként négy
darab kapupánt csavarral (C) és négy talpas recés
anyával (A) az állvány lábaira (15). A meghúzás-
hoz használja a tartozékként mellékelt csillagkul-
csot (D).
6.
Dugjon rá egy-egy gumitalpat (18) az állvány min-
den lábára (15).
7.
Szereljen fel egy-egy billenésgátlót (17) az állvány
hátsó lábaira (15). Ehhez használjon egyenként
két darab kapupánt csavart (C) és két talpas recés
anyát (A). Húzza meg őket a tartozékként mellé-
kelt csillagkulccsal (D).
8.2
Asztalszélesítők felszerelése (4. ábra)
1.
Csavarozza rá a két asztalszélesítőt (7) a fű-
részasztalra (4) egyenként két darab hatlapfejű
csavarral (B) és két talpas recés anyával (A). Köz-
ben ügyeljen arra, hogy a fűrészasztalon (4) kiala-
kított megfelelő furatokat használja. Ehhez hasz-
nálja a csillagkulcsot (D) és a csillagkulcsot (E).
2.
Megjegyzés: Ennél a lépésnél ügyeljen az asztal-
szélesítők (7) helyes beigazítására a fűrészasztal-
hoz (4) képest.
8.3
Haránttámaszok felszerelése (3, 4, 5. ábra)
1.
Távolítsa el a gép házának oldalára felszerelt hat-
lapfejű csavarokat (B) és talpas recés anyákat (A).
2.
Helyezze el a haránttámaszokat (8) az asztal-
szélesítők belső oldalára a gép házának mindkét
oldalán.
3.
Rögzítse a haránttámaszokat (8) és az állvány lá-
bait (15) a korábban eltávolított hatlapfejű csava-
rokkal (B) és talpas recés anyákkal (A).
4.
Rögzítse a négy haránttámaszt (8) az asztalszé-
lesítőkre (7) egy-egy hatlapfejű csavarral (B) és
talpas recés anyával (A).
5.
Végül húzza meg az asztalszélesítőkön (7) elhe-
lyezett összes hatlapfejű csavart (B) a tartozék-
ként mellékelt csillagkulccsal (D) és a csillagkulcs-
csal (E).
6.
Óvatosan fordítsa át a terméket, és állítsa a pad-
lóra.
7.
Húzza meg a gépállványon található összes csa-
varkötést.
8.4
Párhuzamos ütköző bal/jobb oldali vezető-
elemének (9 + 20) felszerelése (skálával) (6.
ábra)
1.
Dugja össze egymással a párhuzamos ütköző két
vezetőelemét (9 + 20).
104 | HU
2.
Dugjon be kívülről hat darab kapupánt csavart (C)
az elülső furatokba, és rögzítse őket lazán egy-
egy talpas recés anyával (A).
3. 1
Tolja rá a párhuzamos ütköző jobb és bal oldali
vezetőelemét (9 + 20) (skálával együtt) a kapu-
pánt csavarok (C) fejére, míg középen nem áll a
fűrészasztalhoz (4) képest.
4.
Ezután húzza meg a talpas recés anyákat (A) a
csillagkulccsal (D).
Megjegyzés:
Az alábbiakban a párhuzamos ütköző két egymásba
dugott vezetőelemét (9 + 20) vezetősínnek nevezzük.
8.5
Fűrészlapvédő
8.5.1
Fűrészlapvédő (1) felszerelése (1, 7. ábra)
1.
Tolja ki teljesen a fűrészlapot (3) ütközésig a ké-
zikereket (12) az óramutató járásával megegyező
irányba forgatva.
2.
Nyomja be a fűrészlapvédőn (1) található biztosító
csapszeget (1a).
3.
Vezesse be a benyomott biztosító csapszeget (1a)
a hasítóék (2) hornyába, és engedje el.
4.
Ügyeljen arra, hogy a fűrészlapvédő (1) szabadon
mozogjon.
5.
A leszerelés fordított sorrendben történik.
m FIGYELMEZTETÉS
A helytelenül felszerelt fűrészlapvédő által okozott sé-
rülésveszély
-
A fűrészelés megkezdése előtt győződjön meg
arról, hogy a fűrészlapvédő (1) magától lesüllyed
a fűrészelt anyagra.
8.5.2
Fűrészlapvédő ellenőrzése (1, 7. ábra)
A felszerelést követően ellenőrizze, hogy a fűrészlap-
védő (1) helyesen működik-e.
1.
Emelje fel, majd engedje el a fűrészlapvédőt (1).
2.
A fűrészlapvédőnek (1) magától vissza kell térnie a
kiindulási helyzetbe.
8.5.3
Asztalbetét eltávolítása (7, 8. ábra)
1.
Nyomja be a fűrészlapvédőn (1) található biztosító
csapszeget (1a).
2.
Tartsa benyomva a biztosító csapszeget (1a), és
vegye ki a fűrészlapvédőt (1) a hasítóék (2)hornyá-
ból.
3.
Állítsa a fűrészlapot (3) a maximális vágási mély-
ségre, majd vigye 0°-os állásba, és rögzítse (lásd
11.2 és 11.3).
