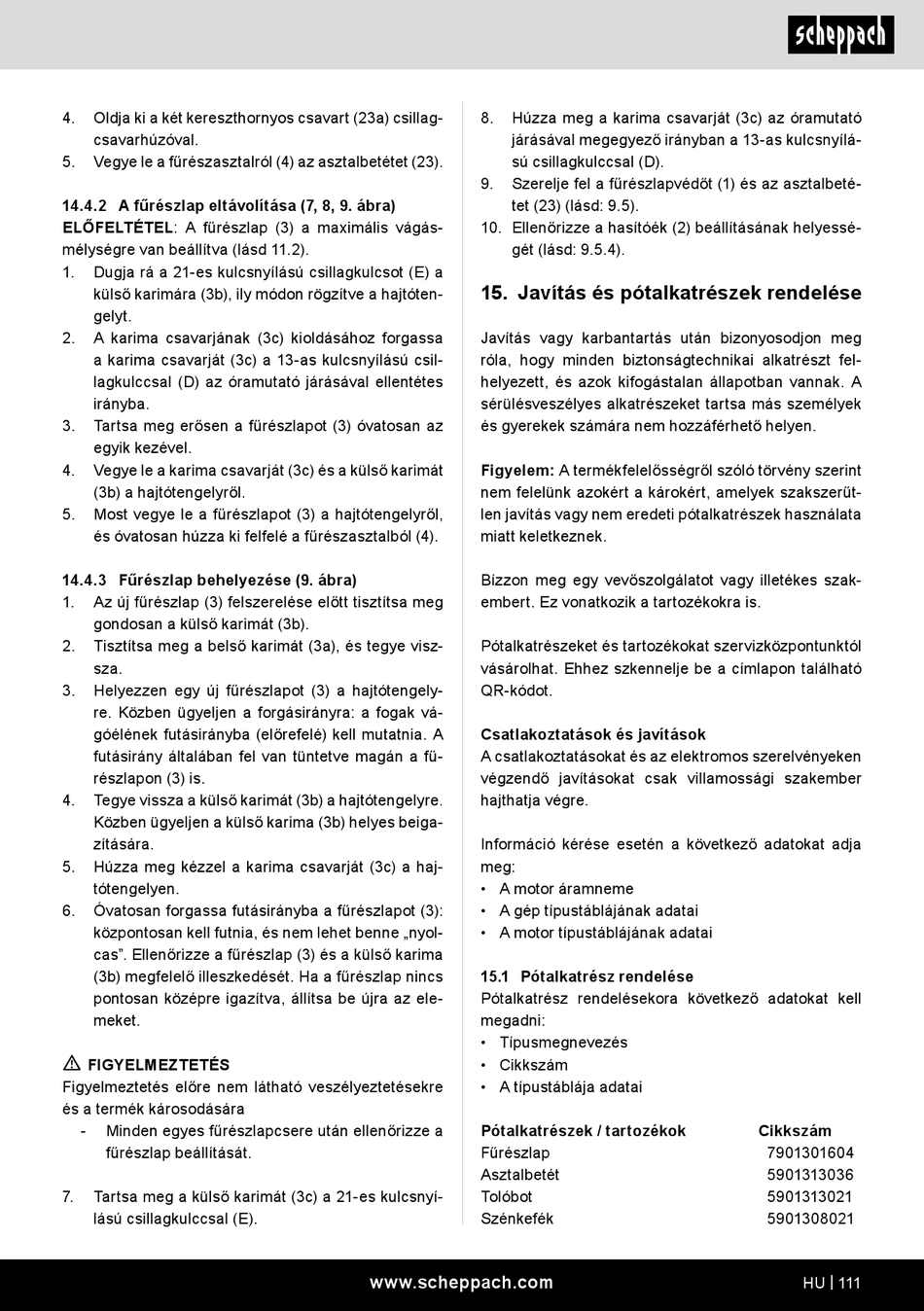

4.
Oldja ki a két kereszthornyos csavart (23a) csillag-
csavarhúzóval.
5.
Vegye le a fűrészasztalról (4) az asztalbetétet (23).
14.4.2 A fűrészlap eltávolítása (7, 8, 9. ábra)
ELŐFELTÉTEL: A fűrészlap (3) a maximális vágás-
mélységre van beállítva (lásd 11.2).
1.
Dugja rá a 21-es kulcsnyílású csillagkulcsot (E) a
külső karimára (3b), ily módon rögzítve a hajtóten-
gelyt.
2.
A karima csavarjának (3c) kioldásához forgassa
a karima csavarját (3c) a 13-as kulcsnyílású csil-
lagkulccsal (D) az óramutató járásával ellentétes
irányba.
3.
Tartsa meg erősen a fűrészlapot (3) óvatosan az
egyik kezével.
4.
Vegye le a karima csavarját (3c) és a külső karimát
(3b) a hajtótengelyről.
5.
Most vegye le a fűrészlapot (3) a hajtótengelyről,
és óvatosan húzza ki felfelé a fűrészasztalból (4).
14.4.3 Fűrészlap behelyezése (9. ábra)
1.
Az új fűrészlap (3) felszerelése előtt tisztítsa meg
gondosan a külső karimát (3b).
2.
Tisztítsa meg a belső karimát (3a), és tegye visz-
sza.
3.
Helyezzen egy új fűrészlapot (3) a hajtótengely-
re. Közben ügyeljen a forgásirányra: a fogak vá-
góélének futásirányba (előrefelé) kell mutatnia. A
futásirány általában fel van tüntetve magán a fű-
részlapon (3) is.
4.
Tegye vissza a külső karimát (3b) a hajtótengelyre.
Közben ügyeljen a külső karima (3b) helyes beiga-
zítására.
5.
Húzza meg kézzel a karima csavarját (3c) a haj-
tótengelyen.
6.
Óvatosan forgassa futásirányba a fűrészlapot (3):
központosan kell futnia, és nem lehet benne „nyol-
cas". Ellenőrizze a fűrészlap (3) és a külső karima
(3b) megfelelő illeszkedését. Ha a fűrészlap nincs
pontosan középre igazítva, állítsa be újra az ele-
meket.
m
FIGYELMEZTETÉS
Figyelmeztetés előre nem látható veszélyeztetésekre
és a termék károsodására
-
Minden egyes fűrészlapcsere után ellenőrizze a
fűrészlap beállítását.
7.
Tartsa meg a külső karimát (3c) a 21-es kulcsnyí-
lású csillagkulccsal (E).
8.
Húzza meg a karima csavarját (3c) az óramutató
járásával megegyező irányban a 13-as kulcsnyílá-
sú csillagkulccsal (D).
9.
Szerelje fel a fűrészlapvédőt (1) és az asztalbeté-
tet (23) (lásd: 9.5).
10. Ellenőrizze a hasítóék (2) beállításának helyessé-
gét (lásd: 9.5.4).
15. Javítás és pótalkatrészek rendelése
Javítás vagy karbantartás után bizonyosodjon meg
róla, hogy minden biztonságtechnikai alkatrészt fel-
helyezett, és azok kifogástalan állapotban vannak. A
sérülésveszélyes alkatrészeket tartsa más személyek
és gyerekek számára nem hozzáférhető helyen.
Figyelem: A termékfelelősségről szóló törvény szerint
nem felelünk azokért a károkért, amelyek szakszerűt-
len javítás vagy nem eredeti pótalkatrészek használata
miatt keletkeznek.
Bízzon meg egy vevőszolgálatot vagy illetékes szak-
embert. Ez vonatkozik a tartozékokra is.
Pótalkatrészeket és tartozékokat szervizközpontunktól
vásárolhat. Ehhez szkennelje be a címlapon található
QR-kódot.
Csatlakoztatások és javítások
A csatlakoztatásokat és az elektromos szerelvényeken
végzendő javításokat csak villamossági szakember
hajthatja végre.
Információ kérése esetén a következő adatokat adja
meg:
• A motor áramneme
• A gép típustáblájának adatai
• A motor típustáblájának adatai
15.1 Pótalkatrész rendelése
Pótalkatrész rendelésekora következő adatokat kell
megadni:
• Típusmegnevezés
• Cikkszám
• A típustáblája adatai
Pótalkatrészek / tartozékok
Fűrészlap
Asztalbetét
Tolóbot
Szénkefék
www.scheppach.com
Cikkszám
7901301604
5901313036
5901313021
5901308021
HU | 111
