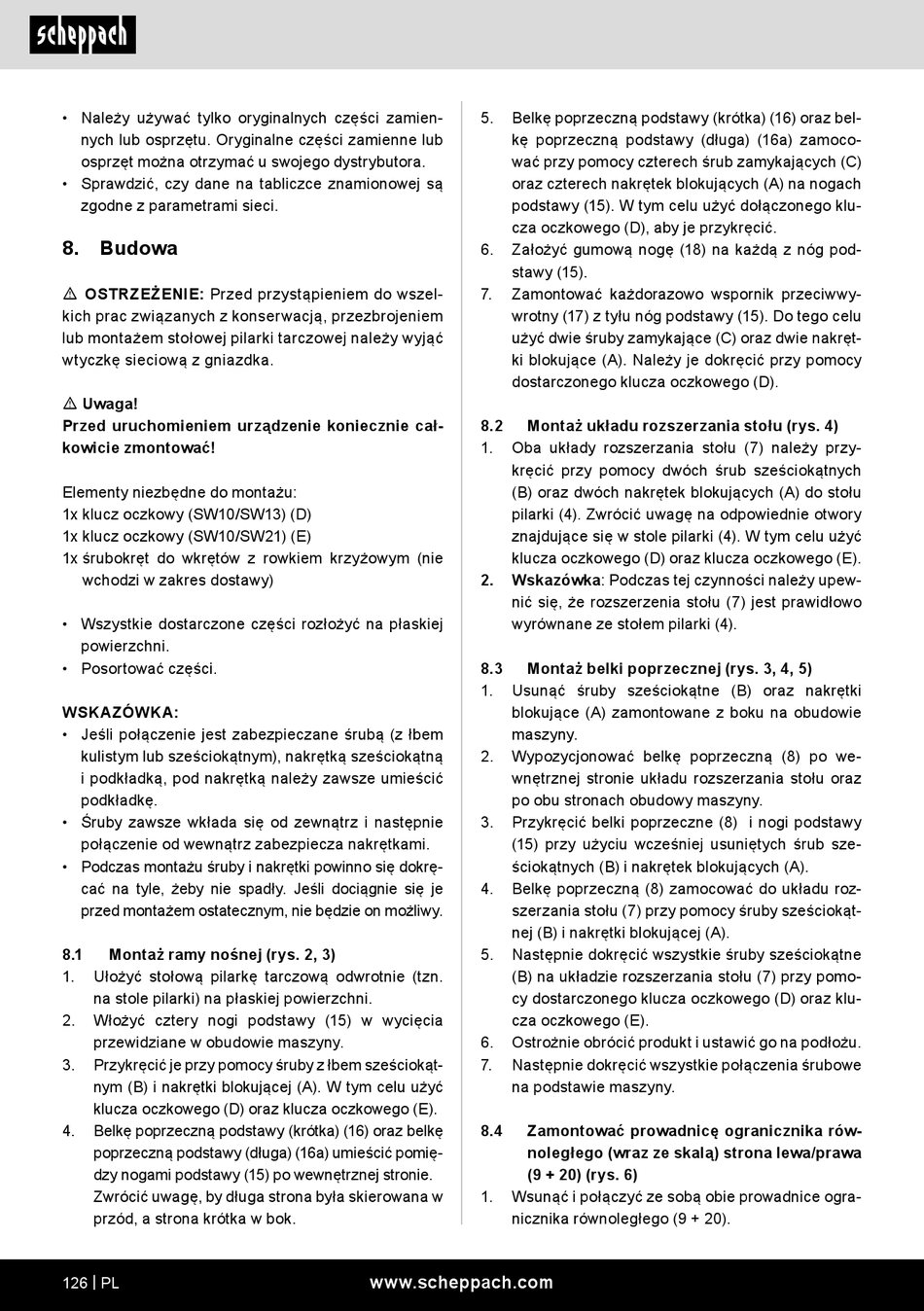

• Należy używać tylko oryginalnych części zamien-
nych lub osprzętu. Oryginalne części zamienne lub
osprzęt można otrzymać u swojego dystrybutora.
• Sprawdzić, czy dane na tabliczce znamionowej są
zgodne z parametrami sieci.
8. Budowa
m OSTRZEŻENIE: Przed przystąpieniem do wszel-
kich prac związanych z konserwacją, przezbrojeniem
lub montażem stołowej pilarki tarczowej należy wyjąć
wtyczkę sieciową z gniazdka.
m Uwaga!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Elementy niezbędne do montażu:
1x klucz oczkowy (SW10/SW13) (D)
1x klucz oczkowy (SW10/SW21) (E)
1x śrubokręt do wkrętów z rowkiem krzyżowym (nie
wchodzi w zakres dostawy)
• Wszystkie dostarczone części rozłożyć na płaskiej
powierzchni.
• Posortować części.
WSKAZÓWKA:
• Jeśli połączenie jest zabezpieczane śrubą (z łbem
kulistym lub sześciokątnym), nakrętką sześciokątną
i podkładką, pod nakrętką należy zawsze umieścić
podkładkę.
• Śruby zawsze wkłada się od zewnątrz i następnie
połączenie od wewnątrz zabezpiecza nakrętkami.
• Podczas montażu śruby i nakrętki powinno się dokrę-
cać na tyle, żeby nie spadły. Jeśli dociągnie się je
przed montażem ostatecznym, nie będzie on możliwy.
8.1
Montaż ramy nośnej (rys. 2, 3)
1.
Ułożyć stołową pilarkę tarczową odwrotnie (tzn.
na stole pilarki) na płaskiej powierzchni.
2.
Włożyć cztery nogi podstawy (15) w wycięcia
przewidziane w obudowie maszyny.
3.
Przykręcić je przy pomocy śruby z łbem sześciokąt-
nym (B) i nakrętki blokującej (A). W tym celu użyć
klucza oczkowego (D) oraz klucza oczkowego (E).
4.
Belkę poprzeczną podstawy (krótka) (16) oraz belkę
poprzeczną podstawy (długa) (16a) umieścić pomię-
dzy nogami podstawy (15) po wewnętrznej stronie.
Zwrócić uwagę, by długa strona była skierowana w
przód, a strona krótka w bok.
126 | PL
5.
Belkę poprzeczną podstawy (krótka) (16) oraz bel-
kę poprzeczną podstawy (długa) (16a) zamoco-
wać przy pomocy czterech śrub zamykających (C)
oraz czterech nakrętek blokujących (A) na nogach
podstawy (15). W tym celu użyć dołączonego klu-
cza oczkowego (D), aby je przykręcić.
6.
Założyć gumową nogę (18) na każdą z nóg pod-
stawy (15).
7.
Zamontować każdorazowo wspornik przeciwwy-
wrotny (17) z tyłu nóg podstawy (15). Do tego celu
użyć dwie śruby zamykające (C) oraz dwie nakręt-
ki blokujące (A). Należy je dokręcić przy pomocy
dostarczonego klucza oczkowego (D).
8.2
Montaż układu rozszerzania stołu (rys. 4)
1.
Oba układy rozszerzania stołu (7) należy przy-
kręcić przy pomocy dwóch śrub sześciokątnych
(B) oraz dwóch nakrętek blokujących (A) do stołu
pilarki (4). Zwrócić uwagę na odpowiednie otwory
znajdujące się w stole pilarki (4). W tym celu użyć
klucza oczkowego (D) oraz klucza oczkowego (E).
2.
Wskazówka: Podczas tej czynności należy upew-
nić się, że rozszerzenia stołu (7) jest prawidłowo
wyrównane ze stołem pilarki (4).
8.3
Montaż belki poprzecznej (rys. 3, 4, 5)
1.
Usunąć śruby sześciokątne (B) oraz nakrętki
blokujące (A) zamontowane z boku na obudowie
maszyny.
2.
Wypozycjonować belkę poprzeczną (8) po we-
wnętrznej stronie układu rozszerzania stołu oraz
po obu stronach obudowy maszyny.
3.
Przykręcić belki poprzeczne (8) i nogi podstawy
(15) przy użyciu wcześniej usuniętych śrub sze-
ściokątnych (B) i nakrętek blokujących (A).
4.
Belkę poprzeczną (8) zamocować do układu roz-
szerzania stołu (7) przy pomocy śruby sześciokąt-
nej (B) i nakrętki blokującej (A).
5.
Następnie dokręcić wszystkie śruby sześciokątne
(B) na układzie rozszerzania stołu (7) przy pomo-
cy dostarczonego klucza oczkowego (D) oraz klu-
cza oczkowego (E).
6.
Ostrożnie obrócić produkt i ustawić go na podłożu.
7.
Następnie dokręcić wszystkie połączenia śrubowe
na podstawie maszyny.
8.4
Zamontować prowadnicę ogranicznika rów-
noległego (wraz ze skalą) strona lewa/prawa
(9 + 20) (rys. 6)
1.
Wsunąć i połączyć ze sobą obie prowadnice ogra-
nicznika równoległego (9 + 20).
