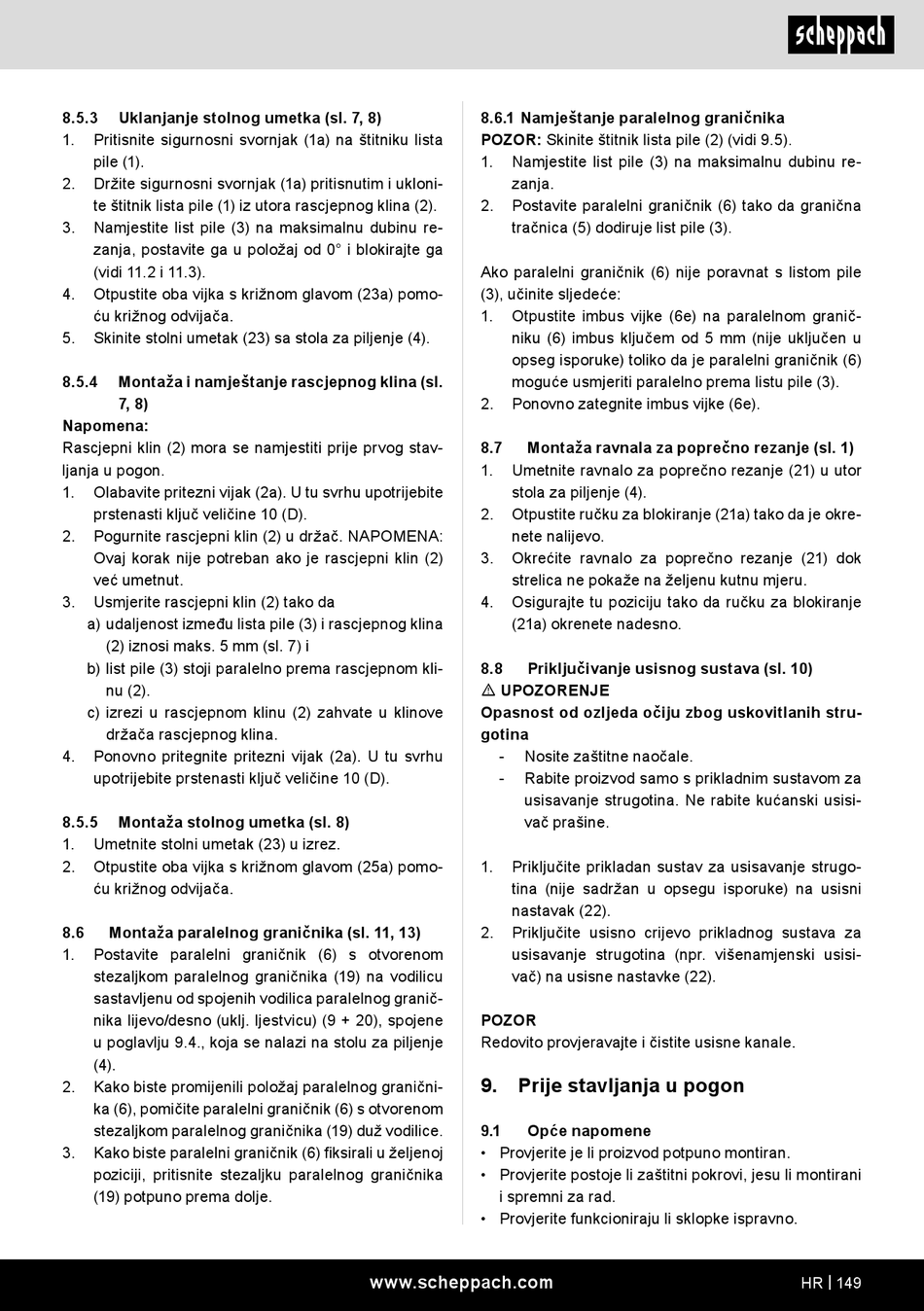

8.5.3
Uklanjanje stolnog umetka (sl. 7, 8)
1.
Pritisnite sigurnosni svornjak (1a) na štitniku lista
pile (1).
2.
Držite sigurnosni svornjak (1a) pritisnutim i ukloni-
te štitnik lista pile (1) iz utora rascjepnog klina (2).
3.
Namjestite list pile (3) na maksimalnu dubinu re-
zanja, postavite ga u položaj od 0° i blokirajte ga
(vidi 11.2 i 11.3).
4.
Otpustite oba vijka s križnom glavom (23a) pomo-
ću križnog odvijača.
5.
Skinite stolni umetak (23) sa stola za piljenje (4).
8.5.4
Montaža i namještanje rascjepnog klina (sl.
7, 8)
Napomena:
Rascjepni klin (2) mora se namjestiti prije prvog stav-
ljanja u pogon.
1.
Olabavite pritezni vijak (2a). U tu svrhu upotrijebite
prstenasti ključ veličine 10 (D).
2.
Pogurnite rascjepni klin (2) u držač. NAPOMENA:
Ovaj korak nije potreban ako je rascjepni klin (2)
već umetnut.
3.
Usmjerite rascjepni klin (2) tako da
a) udaljenost između lista pile (3) i rascjepnog klina
(2) iznosi maks. 5 mm (sl. 7) i
b) list pile (3) stoji paralelno prema rascjepnom kli-
nu (2).
c) izrezi u rascjepnom klinu (2) zahvate u klinove
držača rascjepnog klina.
4.
Ponovno pritegnite pritezni vijak (2a). U tu svrhu
upotrijebite prstenasti ključ veličine 10 (D).
8.5.5
Montaža stolnog umetka (sl. 8)
1.
Umetnite stolni umetak (23) u izrez.
2.
Otpustite oba vijka s križnom glavom (25a) pomo-
ću križnog odvijača.
8.6
Montaža paralelnog graničnika (sl. 11, 13)
1.
Postavite paralelni graničnik (6) s otvorenom
stezaljkom paralelnog graničnika (19) na vodilicu
sastavljenu od spojenih vodilica paralelnog granič-
nika lijevo/desno (uklj. ljestvicu) (9 + 20), spojene
u poglavlju 9.4., koja se nalazi na stolu za piljenje
(4).
2.
Kako biste promijenili položaj paralelnog granični-
ka (6), pomičite paralelni graničnik (6) s otvorenom
stezaljkom paralelnog graničnika (19) duž vodilice.
3.
Kako biste paralelni graničnik (6) fiksirali u željenoj
poziciji, pritisnite stezaljku paralelnog graničnika
(19) potpuno prema dolje.
8.6.1 Namještanje paralelnog graničnika
POZOR: Skinite štitnik lista pile (2) (vidi 9.5).
1.
Namjestite list pile (3) na maksimalnu dubinu re-
zanja.
2.
Postavite paralelni graničnik (6) tako da granična
tračnica (5) dodiruje list pile (3).
Ako paralelni graničnik (6) nije poravnat s listom pile
(3), učinite sljedeće:
1.
Otpustite imbus vijke (6e) na paralelnom granič-
niku (6) imbus ključem od 5 mm (nije uključen u
opseg isporuke) toliko da je paralelni graničnik (6)
moguće usmjeriti paralelno prema listu pile (3).
2.
Ponovno zategnite imbus vijke (6e).
8.7
Montaža ravnala za poprečno rezanje (sl. 1)
1.
Umetnite ravnalo za poprečno rezanje (21) u utor
stola za piljenje (4).
2.
Otpustite ručku za blokiranje (21a) tako da je okre-
nete nalijevo.
3.
Okrećite ravnalo za poprečno rezanje (21) dok
strelica ne pokaže na željenu kutnu mjeru.
4.
Osigurajte tu poziciju tako da ručku za blokiranje
(21a) okrenete nadesno.
8.8
Priključivanje usisnog sustava (sl. 10)
m UPOZORENJE
Opasnost od ozljeda očiju zbog uskovitlanih stru-
gotina
-
Nosite zaštitne naočale.
-
Rabite proizvod samo s prikladnim sustavom za
usisavanje strugotina. Ne rabite kućanski usisi-
vač prašine.
1.
Priključite prikladan sustav za usisavanje strugo-
tina (nije sadržan u opsegu isporuke) na usisni
nastavak (22).
2.
Priključite usisno crijevo prikladnog sustava za
usisavanje strugotina (npr. višenamjenski usisi-
vač) na usisne nastavke (22).
POZOR
Redovito provjeravajte i čistite usisne kanale.
9.
Prije stavljanja u pogon
9.1
Opće napomene
• Provjerite je li proizvod potpuno montiran.
• Provjerite postoje li zaštitni pokrovi, jesu li montirani
i spremni za rad.
• Provjerite funkcioniraju li sklopke ispravno.
www.scheppach.com
HR | 149
