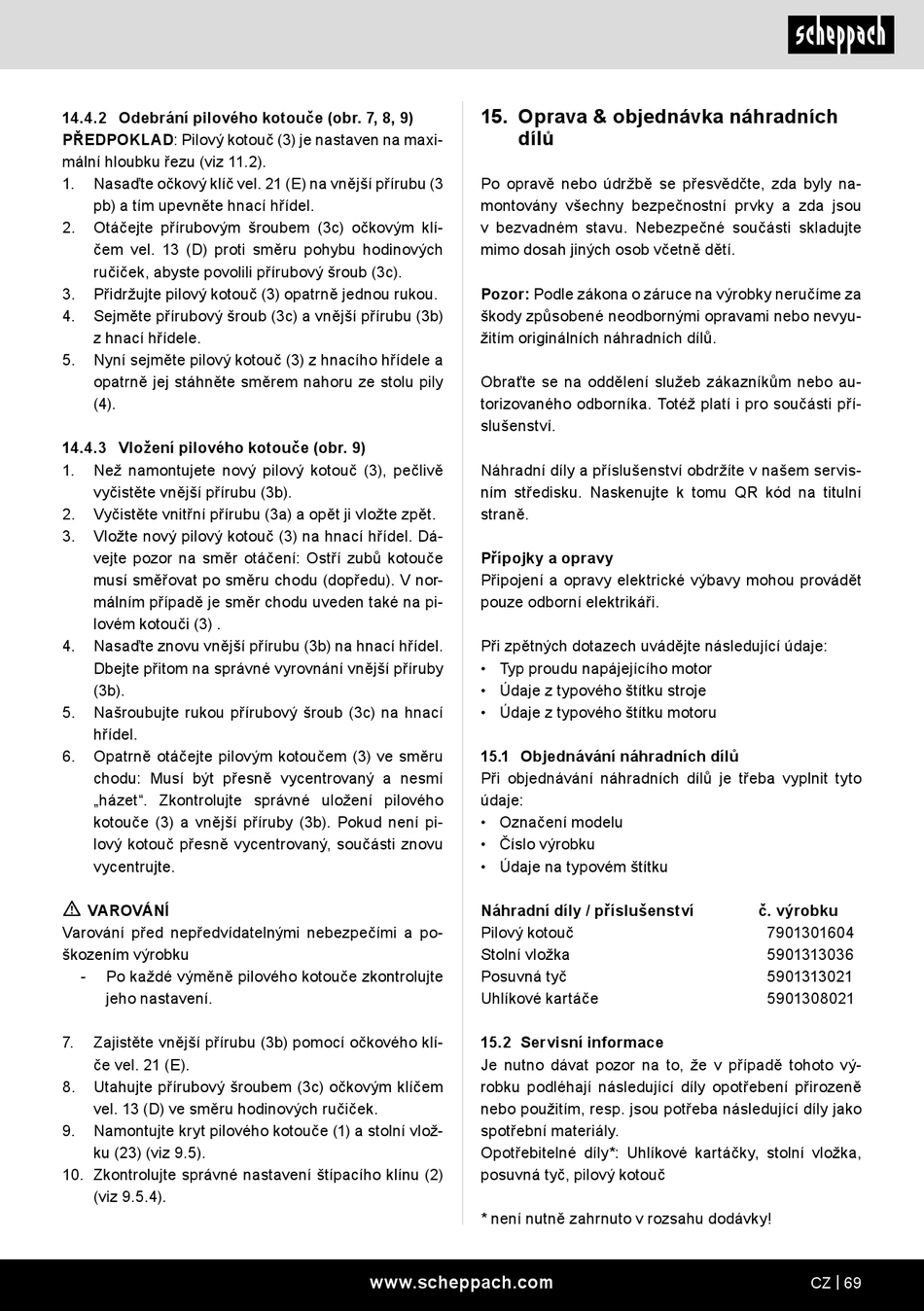

14.4.2 Odebrání pilového kotouče (obr. 7, 8, 9)
PŘEDPOKLAD: Pilový kotouč (3) je nastaven na maxi-
mální hloubku řezu (viz 11.2).
1.
Nasaďte očkový klíč vel. 21 (E) na vnější přírubu (3
pb) a tím upevněte hnací hřídel.
2.
Otáčejte přírubovým šroubem (3c) očkovým klí-
čem vel. 13 (D) proti směru pohybu hodinových
ručiček, abyste povolili přírubový šroub (3c).
3.
Přidržujte pilový kotouč (3) opatrně jednou rukou.
4.
Sejměte přírubový šroub (3c) a vnější přírubu (3b)
z hnací hřídele.
5.
Nyní sejměte pilový kotouč (3) z hnacího hřídele a
opatrně jej stáhněte směrem nahoru ze stolu pily
(4).
14.4.3 Vložení pilového kotouče (obr. 9)
1.
Než namontujete nový pilový kotouč (3), pečlivě
vyčistěte vnější přírubu (3b).
2.
Vyčistěte vnitřní přírubu (3a) a opět ji vložte zpět.
3.
Vložte nový pilový kotouč (3) na hnací hřídel. Dá-
vejte pozor na směr otáčení: Ostří zubů kotouče
musí směřovat po směru chodu (dopředu). V nor-
málním případě je směr chodu uveden také na pi-
lovém kotouči (3) .
4.
Nasaďte znovu vnější přírubu (3b) na hnací hřídel.
Dbejte přitom na správné vyrovnání vnější příruby
(3b).
5.
Našroubujte rukou přírubový šroub (3c) na hnací
hřídel.
6.
Opatrně otáčejte pilovým kotoučem (3) ve směru
chodu: Musí být přesně vycentrovaný a nesmí
„házet". Zkontrolujte správné uložení pilového
kotouče (3) a vnější příruby (3b). Pokud není pi-
lový kotouč přesně vycentrovaný, součásti znovu
vycentrujte.
m
VAROVÁNÍ
Varování před nepředvídatelnými nebezpečími a po-
škozením výrobku
-
Po každé výměně pilového kotouče zkontrolujte
jeho nastavení.
7.
Zajistěte vnější přírubu (3b) pomocí očkového klí-
če vel. 21 (E).
8.
Utahujte přírubový šroubem (3c) očkovým klíčem
vel. 13 (D) ve směru hodinových ručiček.
9.
Namontujte kryt pilového kotouče (1) a stolní vlož-
ku (23) (viz 9.5).
10. Zkontrolujte správné nastavení štípacího klínu (2)
(viz 9.5.4).
15. Oprava & objednávka náhradních
dílů
Po opravě nebo údržbě se přesvědčte, zda byly na-
montovány všechny bezpečnostní prvky a zda jsou
v bezvadném stavu. Nebezpečné součásti skladujte
mimo dosah jiných osob včetně dětí.
Pozor: Podle zákona o záruce na výrobky neručíme za
škody způsobené neodbornými opravami nebo nevyu-
žitím originálních náhradních dílů.
Obraťte se na oddělení služeb zákazníkům nebo au-
torizovaného odborníka. Totéž platí i pro součásti pří-
slušenství.
Náhradní díly a příslušenství obdržíte v našem servis-
ním středisku. Naskenujte k tomu QR kód na titulní
straně.
Přípojky a opravy
Připojení a opravy elektrické výbavy mohou provádět
pouze odborní elektrikáři.
Při zpětných dotazech uvádějte následující údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru
15.1 Objednávání náhradních dílů
Při objednávání náhradních dílů je třeba vyplnit tyto
údaje:
• Označení modelu
• Číslo výrobku
• Údaje na typovém štítku
Náhradní díly / příslušenství
Pilový kotouč
Stolní vložka
Posuvná tyč
Uhlíkové kartáče
15.2 Servisní informace
Je nutno dávat pozor na to, že v případě tohoto vý-
robku podléhají následující díly opotřebení přirozeně
nebo použitím, resp. jsou potřeba následující díly jako
spotřební materiály.
Opotřebitelné díly*: Uhlíkové kartáčky, stolní vložka,
posuvná tyč, pilový kotouč
* není nutně zahrnuto v rozsahu dodávky!
www.scheppach.com
č. výrobku
7901301604
5901313036
5901313021
5901308021
CZ | 69
