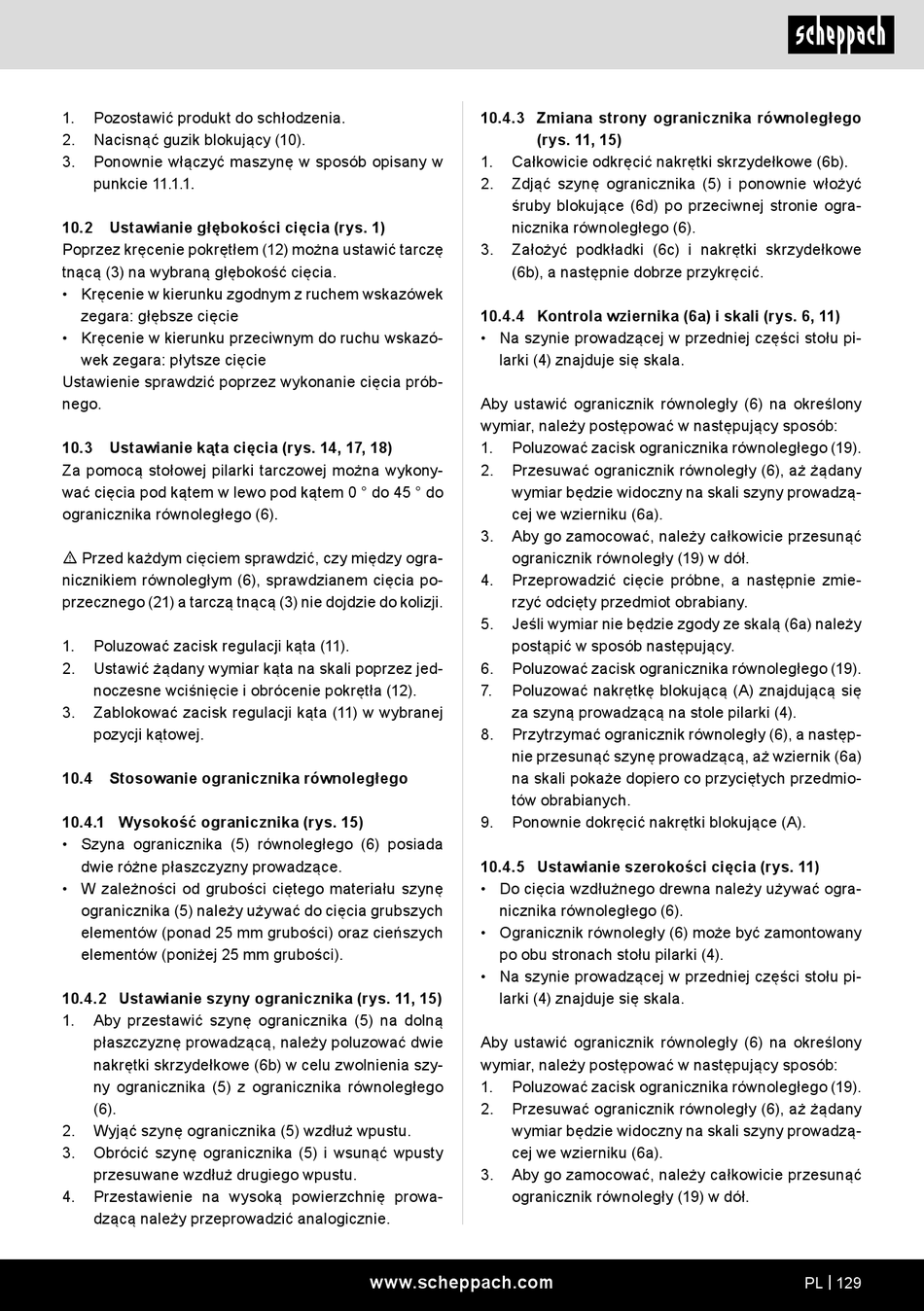

1.
Pozostawić produkt do schłodzenia.
2.
Nacisnąć guzik blokujący (10).
3.
Ponownie włączyć maszynę w sposób opisany w
punkcie 11.1.1.
10.2
Ustawianie głębokości cięcia (rys. 1)
Poprzez kręcenie pokrętłem (12) można ustawić tarczę
tnącą (3) na wybraną głębokość cięcia.
• Kręcenie w kierunku zgodnym z ruchem wskazówek
zegara: głębsze cięcie
• Kręcenie w kierunku przeciwnym do ruchu wskazó-
wek zegara: płytsze cięcie
Ustawienie sprawdzić poprzez wykonanie cięcia prób-
nego.
10.3
Ustawianie kąta cięcia (rys. 14, 17, 18)
Za pomocą stołowej pilarki tarczowej można wykony-
wać cięcia pod kątem w lewo pod kątem 0 ° do 45 ° do
ogranicznika równoległego (6).
m Przed każdym cięciem sprawdzić, czy między ogra-
nicznikiem równoległym (6), sprawdzianem cięcia po-
przecznego (21) a tarczą tnącą (3) nie dojdzie do kolizji.
1.
Poluzować zacisk regulacji kąta (11).
2.
Ustawić żądany wymiar kąta na skali poprzez jed-
noczesne wciśnięcie i obrócenie pokrętła (12).
3.
Zablokować zacisk regulacji kąta (11) w wybranej
pozycji kątowej.
10.4
Stosowanie ogranicznika równoległego
10.4.1 Wysokość ogranicznika (rys. 15)
• Szyna ogranicznika (5) równoległego (6) posiada
dwie różne płaszczyzny prowadzące.
• W zależności od grubości ciętego materiału szynę
ogranicznika (5) należy używać do cięcia grubszych
elementów (ponad 25 mm grubości) oraz cieńszych
elementów (poniżej 25 mm grubości).
10.4.2 Ustawianie szyny ogranicznika (rys. 11, 15)
1.
Aby przestawić szynę ogranicznika (5) na dolną
płaszczyznę prowadzącą, należy poluzować dwie
nakrętki skrzydełkowe (6b) w celu zwolnienia szy-
ny ogranicznika (5) z ogranicznika równoległego
(6).
2.
Wyjąć szynę ogranicznika (5) wzdłuż wpustu.
3.
Obrócić szynę ogranicznika (5) i wsunąć wpusty
przesuwane wzdłuż drugiego wpustu.
4.
Przestawienie na wysoką powierzchnię prowa-
dzącą należy przeprowadzić analogicznie.
10.4.3 Zmiana strony ogranicznika równoległego
(rys. 11, 15)
1.
Całkowicie odkręcić nakrętki skrzydełkowe (6b).
2.
Zdjąć szynę ogranicznika (5) i ponownie włożyć
śruby blokujące (6d) po przeciwnej stronie ogra-
nicznika równoległego (6).
3.
Założyć podkładki (6c) i nakrętki skrzydełkowe
(6b), a następnie dobrze przykręcić.
10.4.4 Kontrola wziernika (6a) i skali (rys. 6, 11)
• Na szynie prowadzącej w przedniej części stołu pi-
larki (4) znajduje się skala.
Aby ustawić ogranicznik równoległy (6) na określony
wymiar, należy postępować w następujący sposób:
1.
Poluzować zacisk ogranicznika równoległego (19).
2.
Przesuwać ogranicznik równoległy (6), aż żądany
wymiar będzie widoczny na skali szyny prowadzą-
cej we wzierniku (6a).
3.
Aby go zamocować, należy całkowicie przesunąć
ogranicznik równoległy (19) w dół.
4.
Przeprowadzić cięcie próbne, a następnie zmie-
rzyć odcięty przedmiot obrabiany.
5.
Jeśli wymiar nie będzie zgody ze skalą (6a) należy
postąpić w sposób następujący.
6.
Poluzować zacisk ogranicznika równoległego (19).
7.
Poluzować nakrętkę blokującą (A) znajdującą się
za szyną prowadzącą na stole pilarki (4).
8.
Przytrzymać ogranicznik równoległy (6), a następ-
nie przesunąć szynę prowadzącą, aż wziernik (6a)
na skali pokaże dopiero co przyciętych przedmio-
tów obrabianych.
9.
Ponownie dokręcić nakrętki blokujące (A).
10.4.5 Ustawianie szerokości cięcia (rys. 11)
• Do cięcia wzdłużnego drewna należy używać ogra-
nicznika równoległego (6).
• Ogranicznik równoległy (6) może być zamontowany
po obu stronach stołu pilarki (4).
• Na szynie prowadzącej w przedniej części stołu pi-
larki (4) znajduje się skala.
Aby ustawić ogranicznik równoległy (6) na określony
wymiar, należy postępować w następujący sposób:
1.
Poluzować zacisk ogranicznika równoległego (19).
2.
Przesuwać ogranicznik równoległy (6), aż żądany
wymiar będzie widoczny na skali szyny prowadzą-
cej we wzierniku (6a).
3.
Aby go zamocować, należy całkowicie przesunąć
ogranicznik równoległy (19) w dół.
