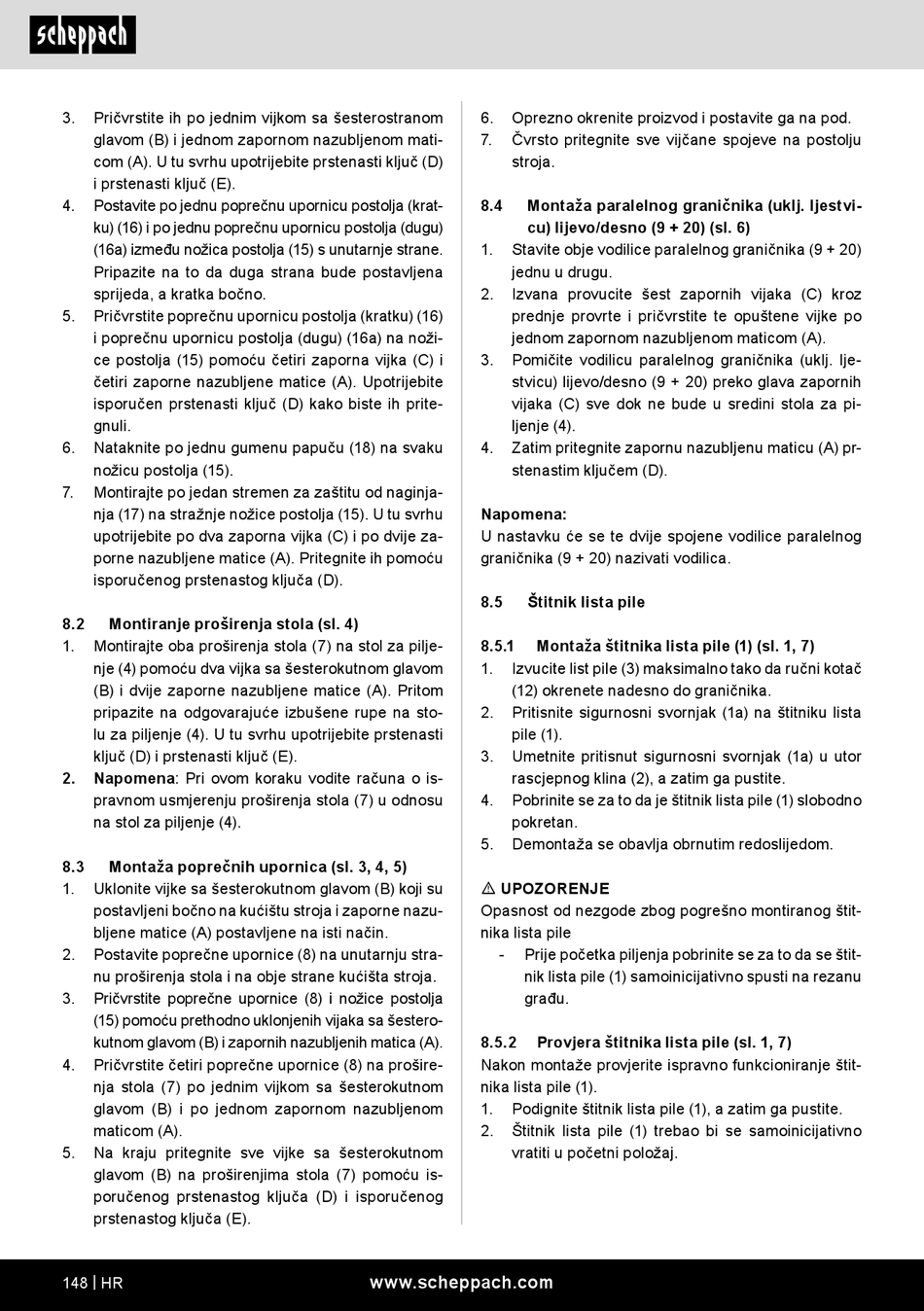

3.
Pričvrstite ih po jednim vijkom sa šesterostranom
glavom (B) i jednom zapornom nazubljenom mati-
com (A). U tu svrhu upotrijebite prstenasti ključ (D)
i prstenasti ključ (E).
4.
Postavite po jednu poprečnu upornicu postolja (krat-
ku) (16) i po jednu poprečnu upornicu postolja (dugu)
(16a) između nožica postolja (15) s unutarnje strane.
Pripazite na to da duga strana bude postavljena
sprijeda, a kratka bočno.
5.
Pričvrstite poprečnu upornicu postolja (kratku) (16)
i poprečnu upornicu postolja (dugu) (16a) na noži-
ce postolja (15) pomoću četiri zaporna vijka (C) i
četiri zaporne nazubljene matice (A). Upotrijebite
isporučen prstenasti ključ (D) kako biste ih prite-
gnuli.
6.
Nataknite po jednu gumenu papuču (18) na svaku
nožicu postolja (15).
7.
Montirajte po jedan stremen za zaštitu od naginja-
nja (17) na stražnje nožice postolja (15). U tu svrhu
upotrijebite po dva zaporna vijka (C) i po dvije za-
porne nazubljene matice (A). Pritegnite ih pomoću
isporučenog prstenastog ključa (D).
8.2
Montiranje proširenja stola (sl. 4)
1.
Montirajte oba proširenja stola (7) na stol za pilje-
nje (4) pomoću dva vijka sa šesterokutnom glavom
(B) i dvije zaporne nazubljene matice (A). Pritom
pripazite na odgovarajuće izbušene rupe na sto-
lu za piljenje (4). U tu svrhu upotrijebite prstenasti
ključ (D) i prstenasti ključ (E).
2.
Napomena: Pri ovom koraku vodite računa o is-
pravnom usmjerenju proširenja stola (7) u odnosu
na stol za piljenje (4).
8.3
Montaža poprečnih upornica (sl. 3, 4, 5)
1.
Uklonite vijke sa šesterokutnom glavom (B) koji su
postavljeni bočno na kućištu stroja i zaporne nazu-
bljene matice (A) postavljene na isti način.
2.
Postavite poprečne upornice (8) na unutarnju stra-
nu proširenja stola i na obje strane kućišta stroja.
3.
Pričvrstite poprečne upornice (8) i nožice postolja
(15) pomoću prethodno uklonjenih vijaka sa šestero-
kutnom glavom (B) i zapornih nazubljenih matica (A).
4.
Pričvrstite četiri poprečne upornice (8) na prošire-
nja stola (7) po jednim vijkom sa šesterokutnom
glavom (B) i po jednom zapornom nazubljenom
maticom (A).
5.
Na kraju pritegnite sve vijke sa šesterokutnom
glavom (B) na proširenjima stola (7) pomoću is-
poručenog prstenastog ključa (D) i isporučenog
prstenastog ključa (E).
148 | HR
6.
Oprezno okrenite proizvod i postavite ga na pod.
7.
Čvrsto pritegnite sve vijčane spojeve na postolju
stroja.
8.4
Montaža paralelnog graničnika (uklj. ljestvi-
cu) lijevo/desno (9 + 20) (sl. 6)
1.
Stavite obje vodilice paralelnog graničnika (9 + 20)
jednu u drugu.
2.
Izvana provucite šest zapornih vijaka (C) kroz
prednje provrte i pričvrstite te opuštene vijke po
jednom zapornom nazubljenom maticom (A).
3.
Pomičite vodilicu paralelnog graničnika (uklj. lje-
stvicu) lijevo/desno (9 + 20) preko glava zapornih
vijaka (C) sve dok ne bude u sredini stola za pi-
ljenje (4).
4.
Zatim pritegnite zapornu nazubljenu maticu (A) pr-
stenastim ključem (D).
Napomena:
U nastavku će se te dvije spojene vodilice paralelnog
graničnika (9 + 20) nazivati vodilica.
8.5
Štitnik lista pile
8.5.1
Montaža štitnika lista pile (1) (sl. 1, 7)
1.
Izvucite list pile (3) maksimalno tako da ručni kotač
(12) okrenete nadesno do graničnika.
2.
Pritisnite sigurnosni svornjak (1a) na štitniku lista
pile (1).
3.
Umetnite pritisnut sigurnosni svornjak (1a) u utor
rascjepnog klina (2), a zatim ga pustite.
4.
Pobrinite se za to da je štitnik lista pile (1) slobodno
pokretan.
5.
Demontaža se obavlja obrnutim redoslijedom.
m UPOZORENJE
Opasnost od nezgode zbog pogrešno montiranog štit-
nika lista pile
-
Prije početka piljenja pobrinite se za to da se štit-
nik lista pile (1) samoinicijativno spusti na rezanu
građu.
8.5.2
Provjera štitnika lista pile (sl. 1, 7)
Nakon montaže provjerite ispravno funkcioniranje štit-
nika lista pile (1).
1.
Podignite štitnik lista pile (1), a zatim ga pustite.
2.
Štitnik lista pile (1) trebao bi se samoinicijativno
vratiti u početni položaj.
