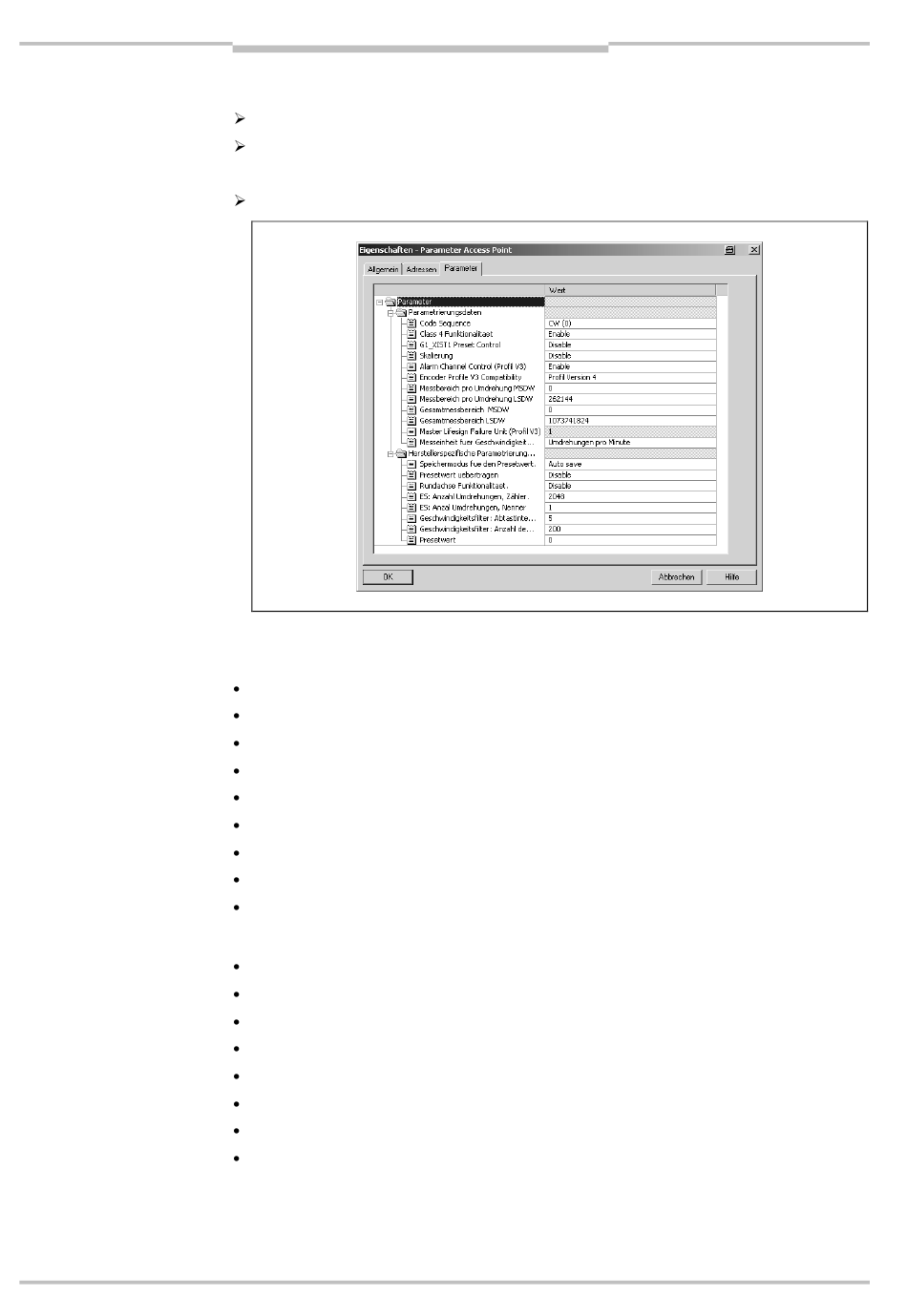

Abb. 14: Registerkarte
Parameter
42
© SICK STEGMANN GmbH • Deutschland • Alle Rechte vorbehalten
Inbetriebnahme
4.3.4 Parametrieren
Markieren Sie das Encoder-Symbol.
Doppelklicken Sie auf Parameter Access Point.
Das Fenster Eigenschaften wird geöffnet.
Aktivieren Sie die Registerkarte Parameter.
Entnehmen Sie die Parametriermöglichkeiten dem Abschnitt 3.6 auf Seite 32.
Der AFS60/AFM60 PROFINET wird mit folgenden Parametern ausgeliefert:
Codesequenz = im Uhrzeigersinn
Class-4-Funktionalität = aktiviert
G1_XIST1 Preset control = ja
Skalierung = keine
Alarm channel control = nicht aktiviert
Kompatibilitätsmodus = Encoder-Profil V4.1
Auflösung pro Umdrehung = 262.144
Gesamtauflösung/Messbereich = 1.073.741.824
Einheit der Geschwindigkeitsmessung = rpm
Herstellerspezifische Parameter
Speichermodus für den Preset-Wert = Auto save
Preset-Wert übertragen = nicht aktiviert
Rundachsfunktion = nicht aktiviert
Zähler für Rundachsfunktion = 2.048
Nenner für Rundachsfunktion = 1
Geschwindigkeitsfilter, Abtastintervall [ms] = 5
Geschwindigkeitsfilter, Anzahl der Messungen = 200
Preset-Wert = 0
