SICK AFS60 PROFINET Betriebsanleitung Seite 40

Kapitel 4
Abb. 10:
AFS60/AFM60 PROFINET
unter Weitere FELDGERÄTE
Abb. 11: Adresse des
AFS60/AFM60 PROFINET
Hinweis
40
© SICK STEGMANN GmbH • Deutschland • Alle Rechte vorbehalten
Inbetriebnahme

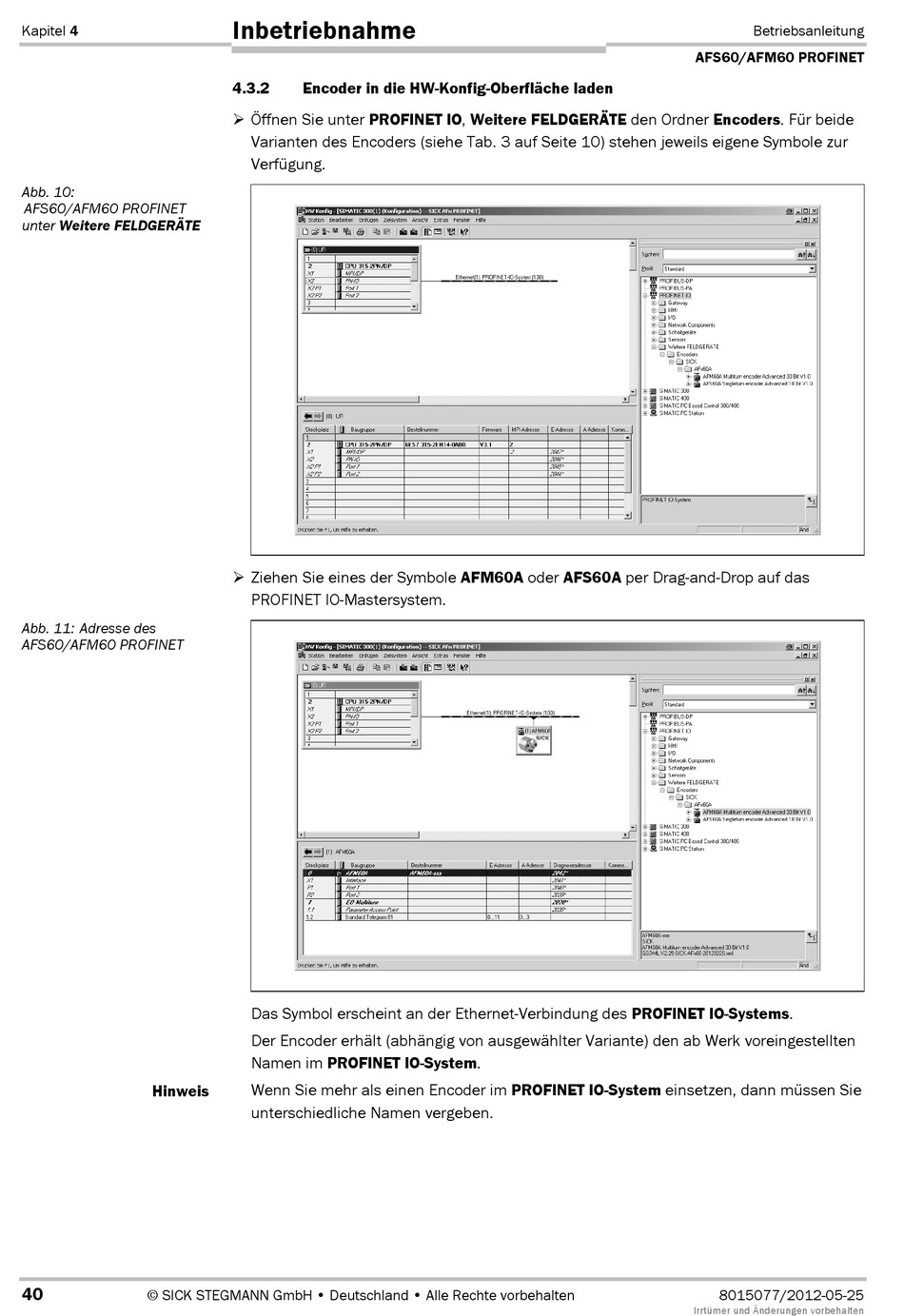

4.3.2 Encoder in die HWLKonfig-Oberfläche laden
Öffnen Sie unter PROFINET IO, Weitere FELDGERÄTE den Ordner Encoders. Für beide
Varianten des Encoders (siehe Tab. 3 auf Seite 10) stehen jeweils eigene Symbole zur
Verfügung.
Ziehen Sie eines der Symbole AFM60A oder AFS60A per Drag-and-Drop auf das
PROFINET IO-Mastersystem.
Das Symbol erscheint an der Ethernet-Verbindung des PROFINET IO-Systems.
Der Encoder erhält (abhängig von ausgewählter Variante) den ab Werk voreingestellten
Namen im PROFINET IO-System.
Wenn Sie mehr als einen Encoder im PROFINET IO-System einsetzen, dann müssen Sie
unterschiedliche Namen vergeben.
Betriebsanleitung
AFS60/AFM60 PROFINET
8015077/2012-05-25
Irrtümer und Änderungen vorbehalten
