SICK AHS/AHM36 IO-Link Advanced Betriebsanleitung

8024548/167W/2019-11-26
SICK AG
Erwin-Sick-Straße 1
D-79183 Waldkirch
www.sick.com
AHS/AHM36 IO-Link Advanced
AHS/AHM36 IO-Link Inox
B E T R I E B S A N L E I T U N G
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
1 Zu diesem Dokument
Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie den Encoder montie‐
ren, in Betrieb nehmen oder warten.
1.1 Funktion dieses Dokuments
Diese Betriebsanleitung leitet das qualifizierte technische Personal des Maschi‐
nenherstellers bzw. Maschinenbetreibers zur Montage, Elektroinstallation, Inbe‐
triebnahme sowie zum Betrieb und zur Wartung des Encoders an.
2 Zu Ihrer Sicherheit
AHS/AHM36 IO-Link Advanced und AHS/AHM IO-Link Inox Absolut-Encoder sind
nach den anerkannten Regeln der Technik hergestellte Messgeräte.
Der Anbau des Encoders ist von Fachpersonal mit Kenntnissen in Elektrik
und Feinmechanik vorzunehmen.
Der Encoder darf nur zu dem seiner Bauart entsprechenden Zweck verwen‐
det werden.
2.1 Grundlegende Sicherheitshinweise
Beachten Sie die für Ihr Land gültigen berufsgenossenschaftlichen Sicher‐
heits- und Unfallverhütungsvorschriften.
Schalten Sie die Spannung bei allen von der Montage betroffenen Geräten,
Maschinen und Anlagen ab.
Elektrische Verbindungen zum Encoder nie bei eingeschalteter Spannung
herstellen oder lösen, dies kann zu einem Gerätedefekt führen.
Schläge auf die Welle und Spannzange vermeiden.
3 Montage
3.1 Encoder mit Servoflansch
3.1.1 Anbau über flanschseitige Gewindebohrungen (Abb. 1)
Kundenseitige Antriebswelle blockieren. Kupplung (1) am Encoder (2) montieren;
darauf achten, dass diese nicht am Encoder-Flansch streift. Encoder (2) mit mon‐
tierter Kupplung (1) auf Antriebswelle aufschieben. Encoder (2) mit 4 Schrauben
M3 (3) befestigen. Kupplung (1) auf der Antriebswelle befestigen. Darauf achten,
dass die Kupplung keiner axialen Spannung ausgesetzt wird. Elektrische Verbin‐
dung bei abgeschalteter Spannung herstellen. Spannung einschalten und Funk‐
tion des Encoders prüfen.
3.1.2 Anbau mit Servoklammern (Abb. 2)
Kundenseitige Antriebswelle blockieren. Kupplung (1) am Encoder (4) montieren;
darauf achten, dass diese nicht am Encoder-Flansch streift. Servoklammern (2)
mit Schrauben M3 (3) montieren. Schrauben nicht festziehen, Servoklammern so
verdrehen, dass der Encoder-Flansch in die Zentrierung geschoben werden kann.
Encoder (4) mit montierter Kupplung (1) auf Antriebswelle und Zentrierung auf‐
schieben.
Servoklammer (2) durch Drehen in die Nut einrücken und leicht festziehen. Kupp‐
lung (1) auf Antriebswelle befestigen. Darauf achten, dass die Kupplung keiner
axialen Spannung ausgesetzt wird. Alle 3 Schrauben der Servoklammern festzie‐
hen. Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung
einschalten und Funktion des Encoders prüfen.
3.2 Encoder mit Klemmflansch
Bei dieser Flanschausführung gibt es 2 Anbaumöglichkeiten:
Über flanschseitige Gewindebohrungen
•
Über Klemmung am Klemmansatz
•
3.2.1 Anbau über flanschseitige Gewindebohrungen (Abb. 3)
Kupplung (1) montieren; darauf achten, dass diese nicht am Encoder-Flansch
streift. Encoder (2) mit montierter Kupplung (1) auf Antriebswelle und Zentrier- /
Klemmsatz aufschieben. Encoder (2) mit 3 Schrauben M3 (3) befestigen, Kupp‐
lung (1) auf der Antriebswelle befestigen. Die Kupplung darf keinen axialen Span‐
nungen ausgesetzt werden. Elektrische Verbindung bei abgeschalteter Spannung
herstellen. Spannung einschalten und Funktion des Encoders prüfen.
8024548/167W/2019-11-26/de, en
3.2.2 Anbau über den Klemmansatz (Abb. 4)
WICHTIG
Da der Klemmansatz gleichzeitig auch Zentrieransatz ist, muss die Klemm‐
vorrichtung so ausgebildet sein, dass beim Festklemmen kein unzulässiger
Winkel bzw. Wellenversatz entsteht.
Kundenseitige Antriebswelle blockieren. Kupplung (1) montieren; darauf achten,
dass diese beim Verdrehen der Welle nicht am Encoder-Flansch streift. Encoder
(4) mit montierter Kupplung (1) auf Antriebswelle und Klemmansatz in Klemmvor‐
richtung (2) aufschieben. Encoder (4) mit Schraube (3) festklemmen. Kupplung
(1) auf der Antriebswelle befestigen.
Die Kupplung darf keinen axialen Spannungen ausgesetzt werden. Elektrische
Verbindung bei abgeschalteter Spannung herstellen. Spannung einschalten und
Funktion des Encoders prüfen.

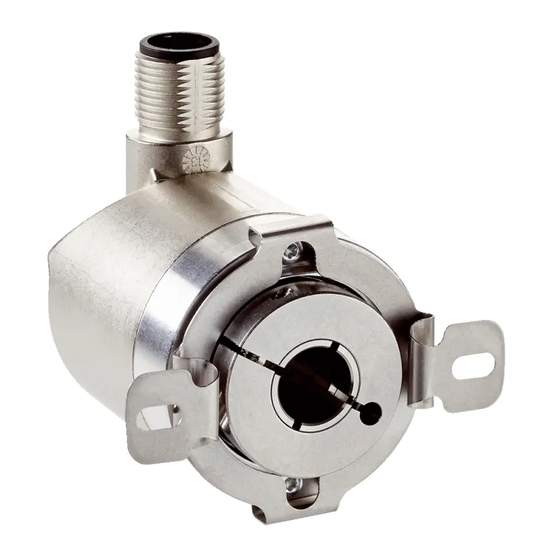

3.3 Encoder mit Flansch für Aufsteckhohlwelle (Abb. 5 und 6)
Kundenseitige Antriebswelle blockieren. Zylinderschraube (2) am Klemmring (1)
d e
lösen. Encoder mit Spannzange auf Antriebswelle aufschieben. Anbauhin‐
weis Abb. 6 beachten! Momentenstütze (3) mit 2 Schrauben M3 (4) und U-Schei‐
ben (5) befestigen. Zylinderschraube (2) an Klemmring (1) festziehen.
Anzugsmoment: 0,75 bis 0,8 Nm.
Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung ein‐
schalten und Funktion des Encoders prüfen.
3
1

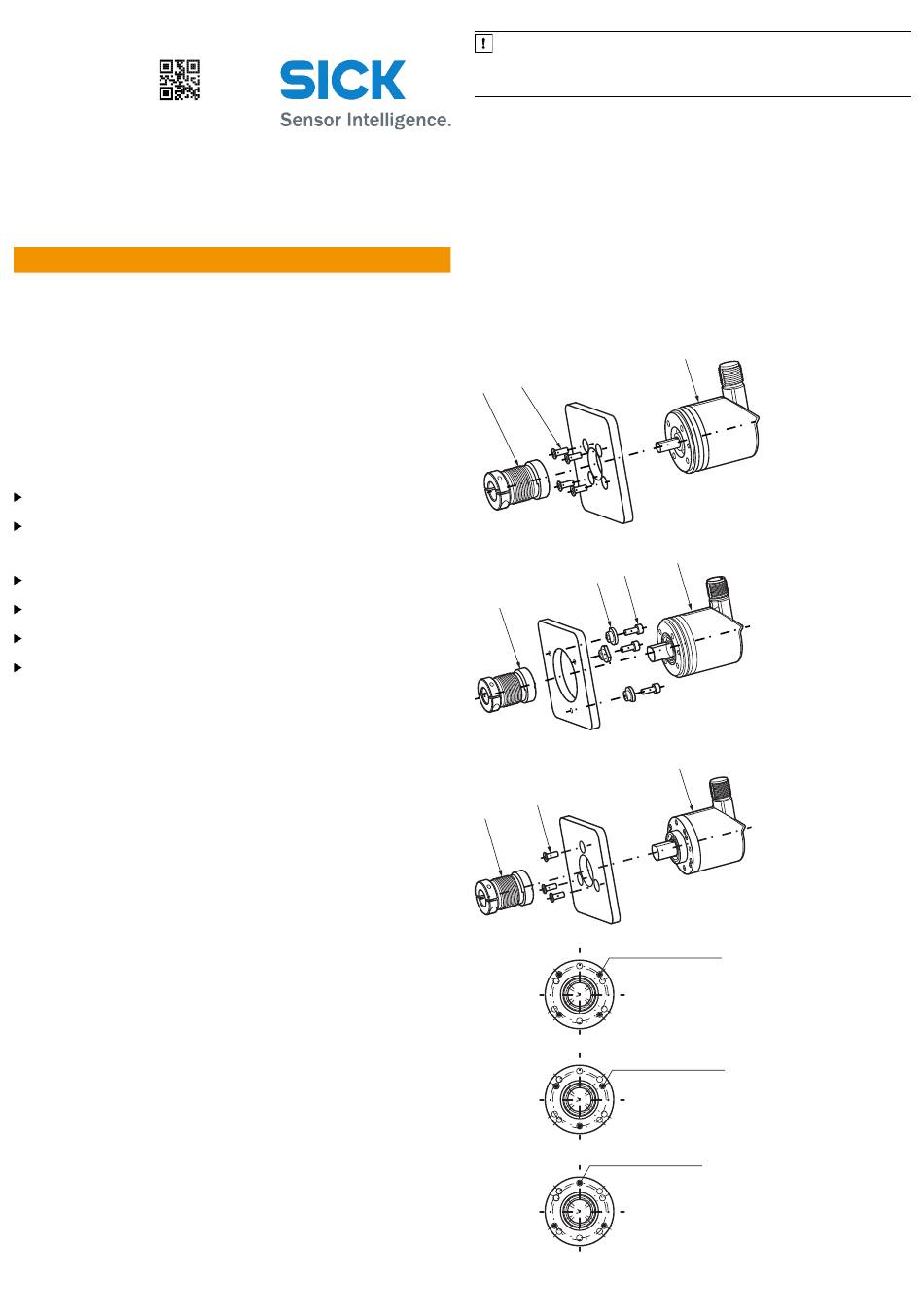

Abbildung 1: Anbau über flanschseitige Gewindebohrungen
2
1
Abbildung 2: Anbau mit Servoklammern
3
1
3 x M3 auf Ø 30 mm
Tiefe 5 mm
Abbildung 3: Anbau über flanschseitige Gewindebohrung
2
4
3
2
4 x M3 auf Ø 30 mm
Tiefe 5 mm
3 x M3 auf Ø 28 mm
Tiefe 5 mm
AHS/AHM36 IO-Link Advanced AHS/AHM36 IO-Link Inox | SICK 1
