8 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/E/MB-DE REV. B
... 3 Installation
M12-Stecker (Option)
Verschiedene Optionen für M12-Stecker sind über den
Modellcode verfügbar:
• Durchflussmesser ausgestattet mit 1 × M12
(Vieradrig, Anschluss an Port 1)
• Durchflussmesser bestückt mit 2 × M12
(Vieradrig, Anschluss an Port 1 und 2)
• Durchflussmesser, ausgestattet mit 1 × M12
(Achtadrig, Anschluss an Port 1 und 2)
Diese Optionen ermöglichen den Anschluss an verschiedene
Netzwerktopologien:
Topologie Vieradrig
1 x M12
(Vieradrig)
Stern Y
Ring oder Daisy- Chain N
PoE N

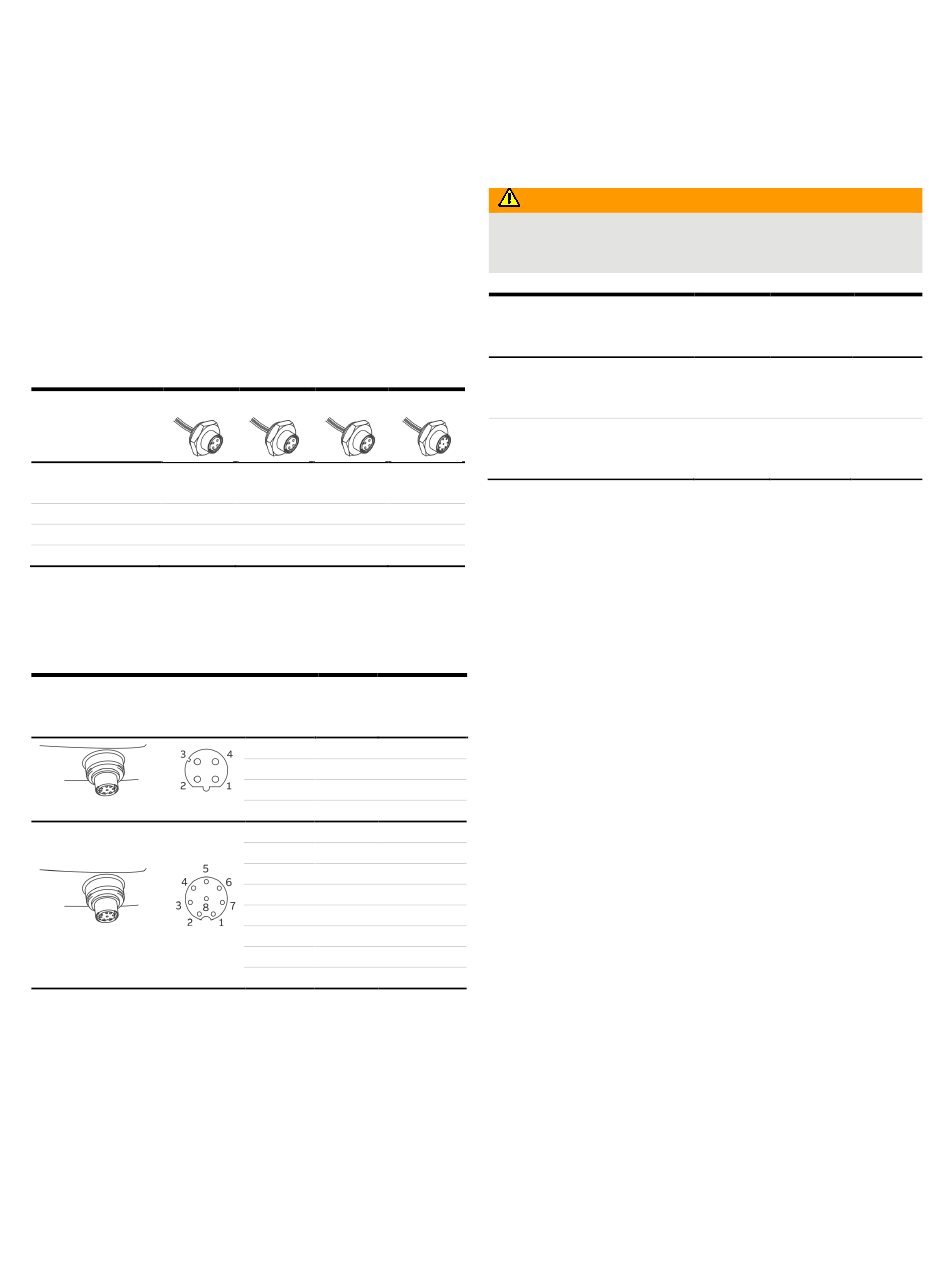

Elektrische Anschlüsse
Die interne Verdrahtung im Messumformer und die zugehörige
Pinbelegung im M12-Stecker entnehmen Sie bitte der folgenden
Tabelle:
Verdrahtung im Innern des
Messumformers
M12-Stecker vieradrig
M12-Stecker achtadrig
Vieradrig Vieradrig Achtadrig
2 x M12 1 x M12
(Vieradrig) (Achtadrig)
Y Y
Y N
N Y
M12 Farbe Ethernet-
Stecker- Einsteckkarte
stift Anschluss/Pin
1 gelb Port 1 X1
2 orange Port 1 X2
3 weiss Port 1 X3
4 blau Port 1 X4
1 weiss Port 1 X1
2 blau Port 1 X2
3 braun Port 1 X3
4 grün Port 1 X4
5 rosa Port 1 X5
6 gelb Port 1 X6
7 grau Port 1 X7
8 rot Port 1 X8
Einsatz in explosionsgefährdeten Bereichen
WARNUNG
Es gibt Einschränkungen des M12-Steckers in Kombination
mit einem ATEX / IECEx / EAC-Ex zugelassenen
Durchflussmesser.
Ethernet-Kabel direkt an die
Klemmen der Ethernet-Einsteckkarte
angeschlossen
Ethernet-Kabel an den M12-Stecker
am Messumformergehäuse
angeschlossen
Kein Ex- ATEX/IECEx/ Div 2
Bereich EAC-Ex
Zone 2
Y Y Y
Y Y N
