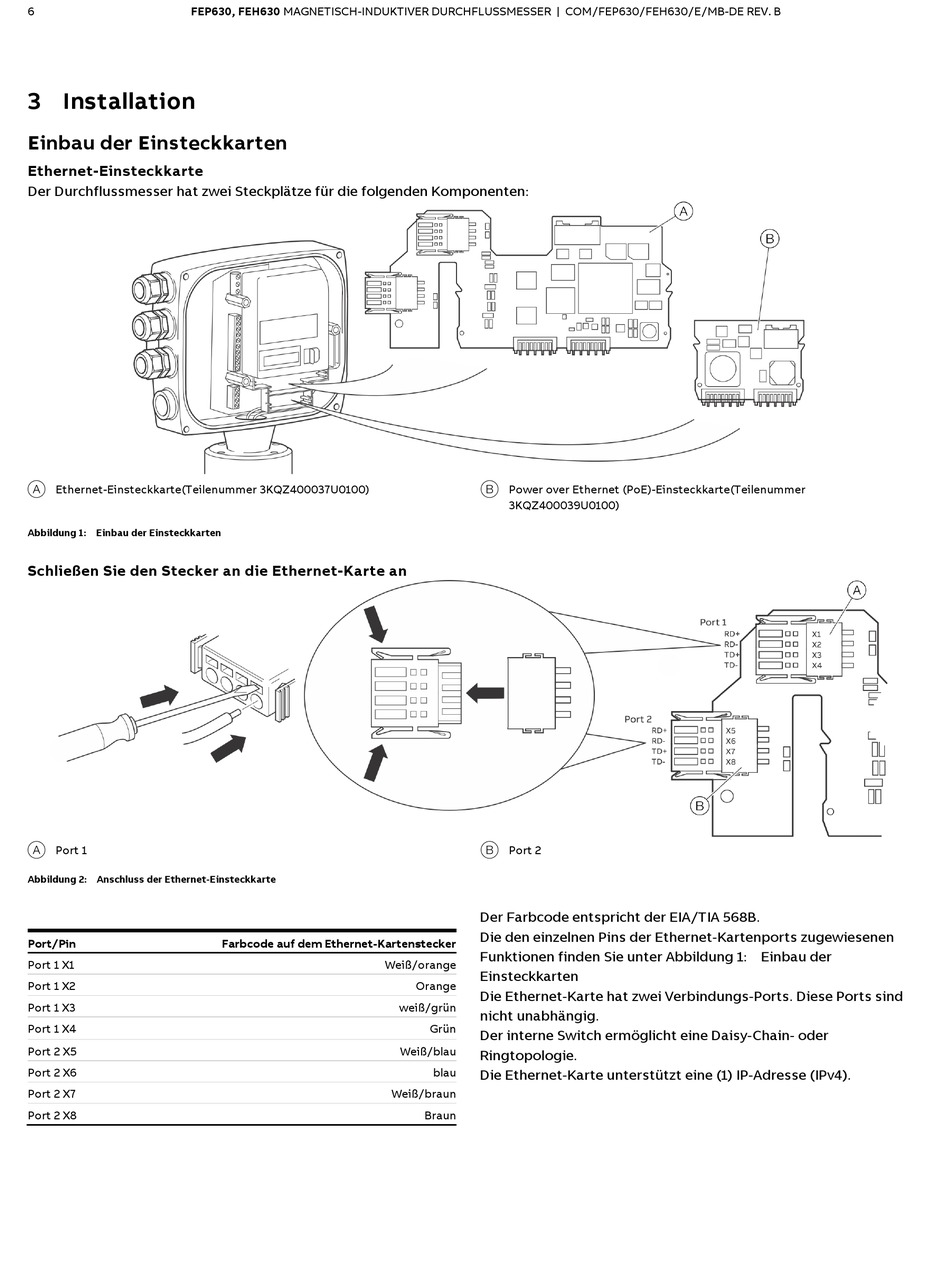

ABB Processmaster FEP630 Bedienungsanleitung Seite 6

6 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/E/MB-DE REV. B
3 Installation
Einbau der Einsteckkarten
Ethernet-Einsteckkarte
Der Durchflussmesser hat zwei Steckplätze für die folgenden Komponenten:
A Ethernet-Einsteckkarte(Teilenummer 3KQZ400037U0100)
Abbildung 1: Einbau der Einsteckkarten
Schließen Sie den Stecker an die Ethernet-Karte an
A Port 1
Abbildung 2: Anschluss der Ethernet-Einsteckkarte
Port/Pin
Port 1 X1
Port 1 X2
Port 1 X3
Port 1 X4
Port 2 X5
Port 2 X6
Port 2 X7
Port 2 X8
Farbcode auf dem Ethernet-Kartenstecker
Weiß/orange
Weiß/braun
B Power over Ethernet (PoE)-Einsteckkarte(Teilenummer
3KQZ400039U0100)
B Port 2
Der Farbcode entspricht der EIA/TIA 568B.
Die den einzelnen Pins der Ethernet-Kartenports zugewiesenen
Funktionen finden Sie unter Abbildung 1: Einbau der
Einsteckkarten
Orange
Die Ethernet-Karte hat zwei Verbindungs-Ports. Diese Ports sind
weiß/grün
nicht unabhängig.
Grün
Der interne Switch ermöglicht eine Daisy-Chain- oder
Weiß/blau
Ringtopologie.
blau
Die Ethernet-Karte unterstützt eine (1) IP-Adresse (IPv4).
Braun
