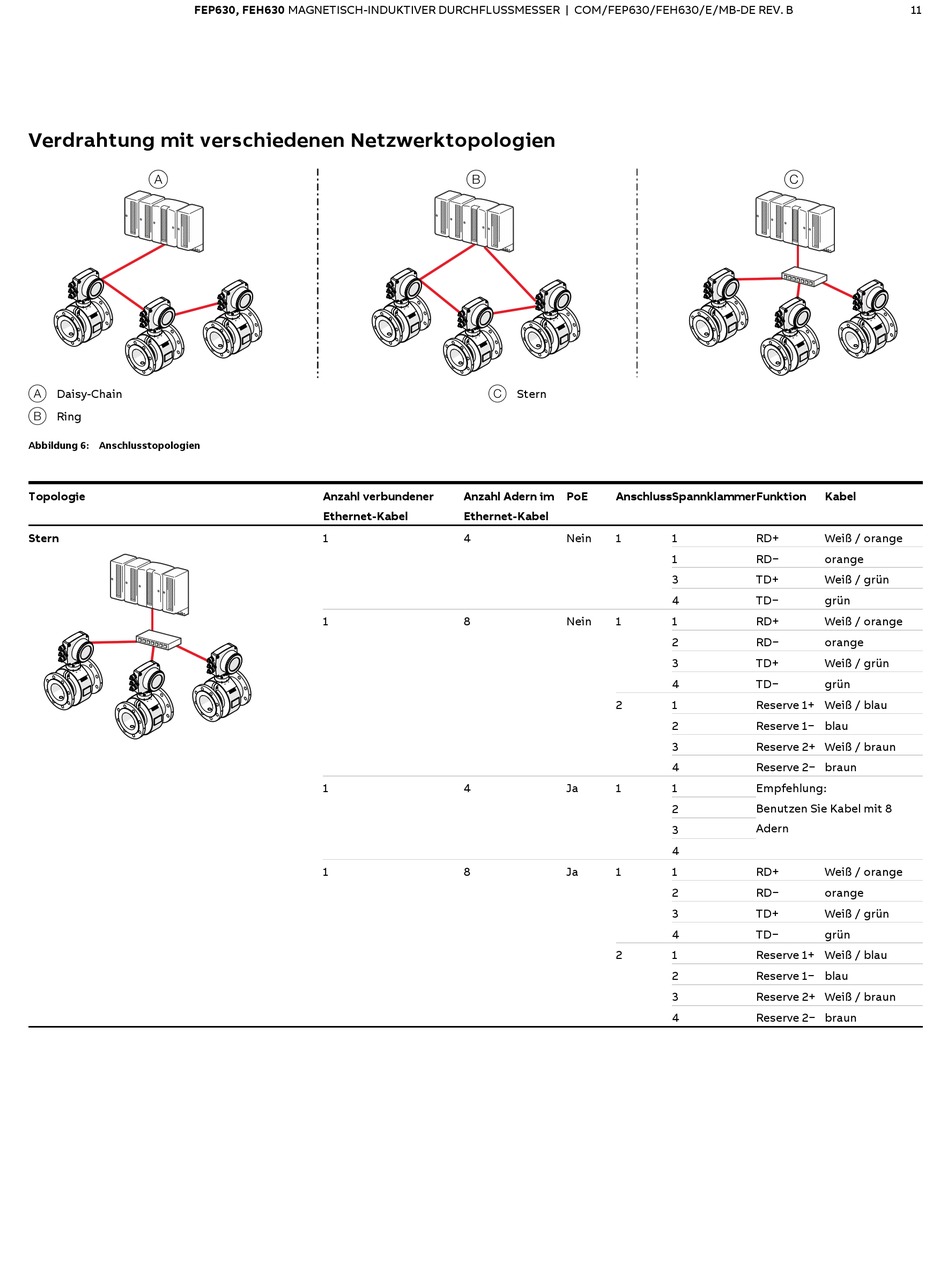

Verdrahtung mit verschiedenen Netzwerktopologien
A
A Daisy-Chain
B Ring
Abbildung 6: Anschlusstopologien
Topologie
Stern
Anzahl verbundener
Ethernet-Kabel
1
1
G12721
1
1
B
C Stern
Anzahl Adern im PoE Anschluss Spannklammer Funktion
Ethernet-Kabel
4 Nein 1
8 Nein 1
2
4 Ja 1
8 Ja 1
2
C
Kabel
1 RD+ Weiß / orange
1 RD− orange
3 TD+ Weiß / grün
4 TD− grün
1 RD+ Weiß / orange
2 RD− orange
3 TD+ Weiß / grün
4 TD− grün
1 Reserve 1+ Weiß / blau
2 Reserve 1− blau
3 Reserve 2+ Weiß / braun
4 Reserve 2− braun
1 Empfehlung:
Benutzen Sie Kabel mit 8
2
Adern
3
4
1 RD+ Weiß / orange
2 RD− orange
3 TD+ Weiß / grün
4 TD− grün
1 Reserve 1+ Weiß / blau
2 Reserve 1− blau
3 Reserve 2+ Weiß / braun
4 Reserve 2− braun
