12 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/E/MB-DE REV. B
... 3 Installation

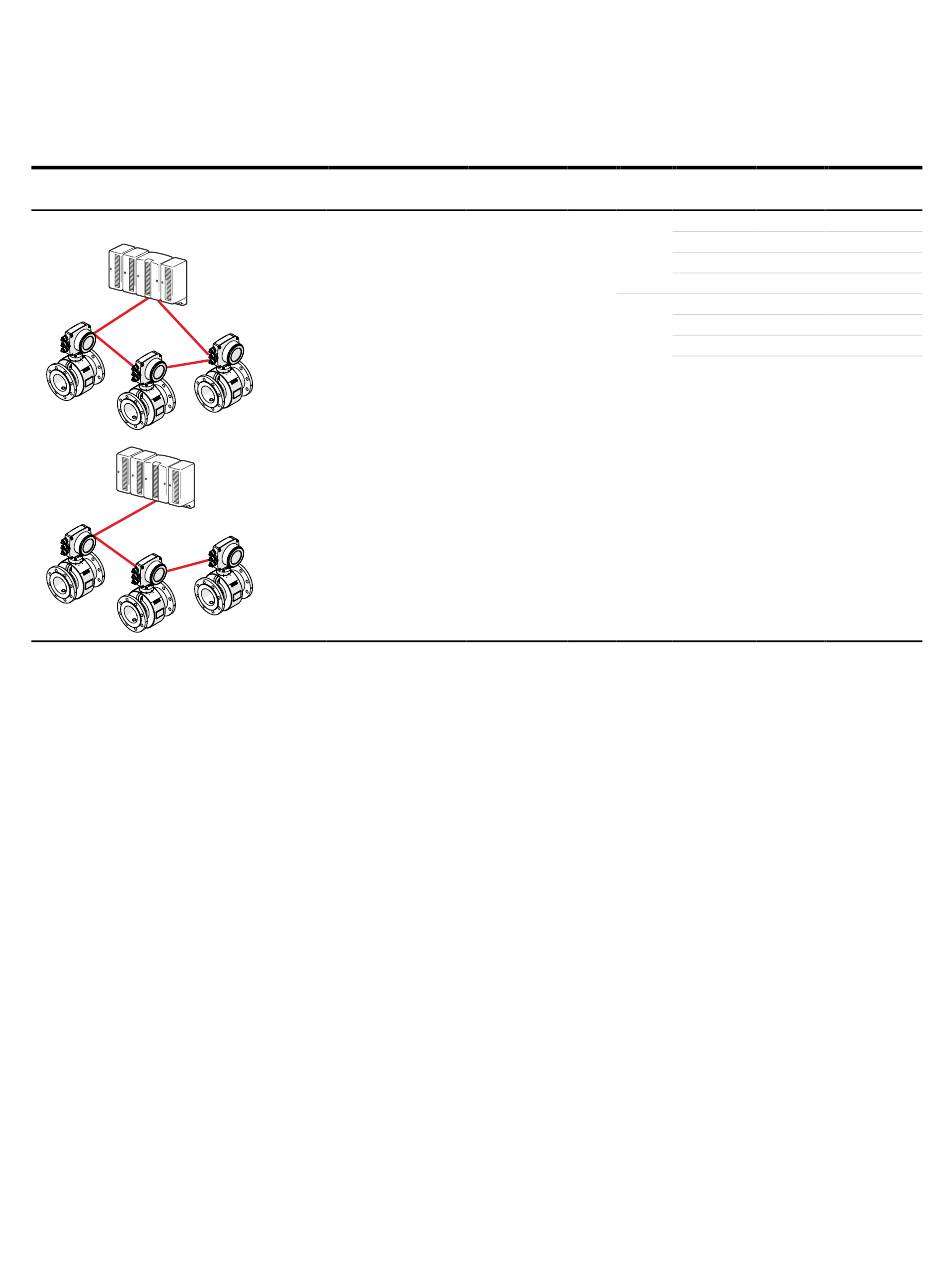

... Verdrahtung mit verschiedenen Netzwerktopologien
Topologie
Ring oder Daisy-Chain
* Wenn Sie achtadrige Kabel verwenden, werden 4 Adern nicht angeschlossen.
Anzahl verbundener
Ethernet-Kabel
2
G12722
Anzahl Adern im PoE Anschluss Spannklammer Funktion
Ethernet-Kabel
4* Nein 1
2
Kabel
1 RD+ Weiß / orange
2 RD− orange
3 TD+ Weiß / grün
4 TD− grün
1 RD+ Weiß / orange
2 RD− orange
3 TD+ Weiß / grün
4 TD− grün
