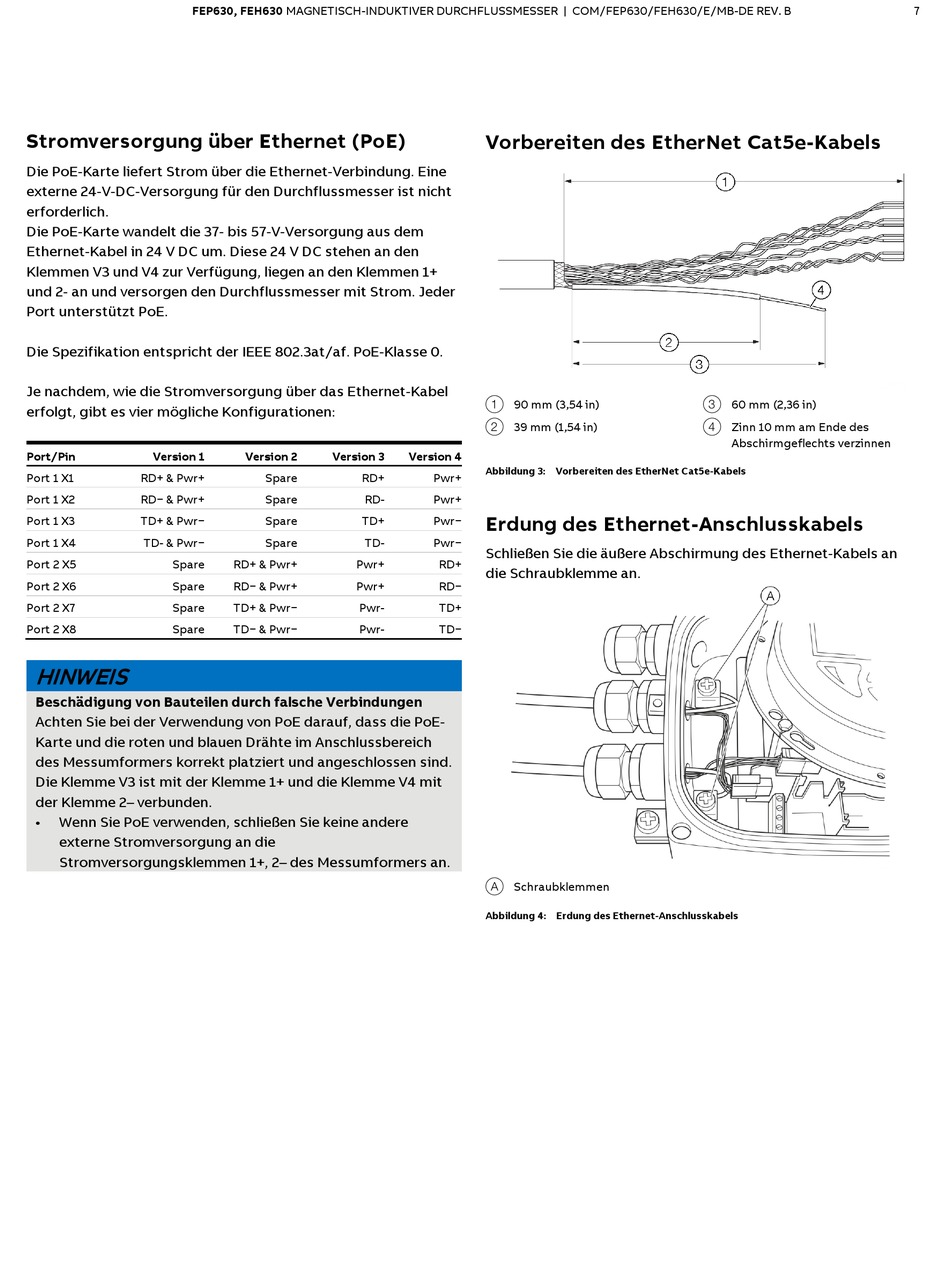

FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/E/MB-DE REV. B
Stromversorgung über Ethernet (PoE)
Die PoE-Karte liefert Strom über die Ethernet-Verbindung. Eine
externe 24-V-DC-Versorgung für den Durchflussmesser ist nicht
erforderlich.
Die PoE-Karte wandelt die 37- bis 57-V-Versorgung aus dem
Ethernet-Kabel in 24 V DC um. Diese 24 V DC stehen an den
Klemmen V3 und V4 zur Verfügung, liegen an den Klemmen 1+
und 2- an und versorgen den Durchflussmesser mit Strom. Jeder
Port unterstützt PoE.
Die Spezifikation entspricht der IEEE 802.3at/af. PoE-Klasse 0.
Je nachdem, wie die Stromversorgung über das Ethernet-Kabel
erfolgt, gibt es vier mögliche Konfigurationen:
Port/Pin Version 1
Port 1 X1 RD+ & Pwr+
Port 1 X2 RD− & Pwr+
Port 1 X3 TD+ & Pwr−
Port 1 X4 TD- & Pwr−
Port 2 X5 Spare
Port 2 X6 Spare
Port 2 X7 Spare
Port 2 X8 Spare
HINWEIS
Beschädigung von Bauteilen durch falsche Verbindungen
Achten Sie bei der Verwendung von PoE darauf, dass die PoE-
Karte und die roten und blauen Drähte im Anschlussbereich
des Messumformers korrekt platziert und angeschlossen sind.
Die Klemme V3 ist mit der Klemme 1+ und die Klemme V4 mit
der Klemme 2– verbunden.
• Wenn Sie PoE verwenden, schließen Sie keine andere
externe Stromversorgung an die
Stromversorgungsklemmen 1+, 2– des Messumformers an.
Version 2 Version 3 Version 4
Spare RD+
Spare RD-
Spare TD+
Spare TD-
RD+ & Pwr+ Pwr+
RD− & Pwr+ Pwr+
TD+ & Pwr− Pwr-
TD− & Pwr− Pwr-
Vorbereiten des EtherNet Cat5e-Kabels
1 90 mm (3,54 in)
2 39 mm (1,54 in)
Abbildung 3: Vorbereiten des EtherNet Cat5e-Kabels
Pwr+
Pwr+
Erdung des Ethernet-Anschlusskabels
Pwr−
Pwr−
Schließen Sie die äußere Abschirmung des Ethernet-Kabels an
RD+
die Schraubklemme an.
RD−
TD+
TD−
A Schraubklemmen
Abbildung 4: Erdung des Ethernet-Anschlusskabels
3 60 mm (2,36 in)
4 Zinn 10 mm am Ende des
Abschirmgeflechts verzinnen
7
