SOLARFOCUS therminator II touch Montageanleitung Seite 53

6Montage
Nr. Funktion
X7 optionale Pufferladepumpe
X13 Rücklaufmischer
X15 Rücklaufanhebungspumpe
X36 Pufferfühler unten
X44 Pufferfühler oben
X35 Pufferfühler 3 (optional)
X49 Füllstandssensor Pelletsbehälter
Trinkwasserspeicher
X8 Trinkwasserspeicherpumpe
X39 Trinkwasserspeicherfühler
Bedienteil
Busleitung zum Bedienteil
X53
(Display)
Netzanschluss
Netzanschluss für Leistungsteil,
X1
230 V AC
X2 Ausgang 230 V AC
Ausgang 230 V AC (Absicherung
X18
F8 A)
X48 Türkontaktschalter

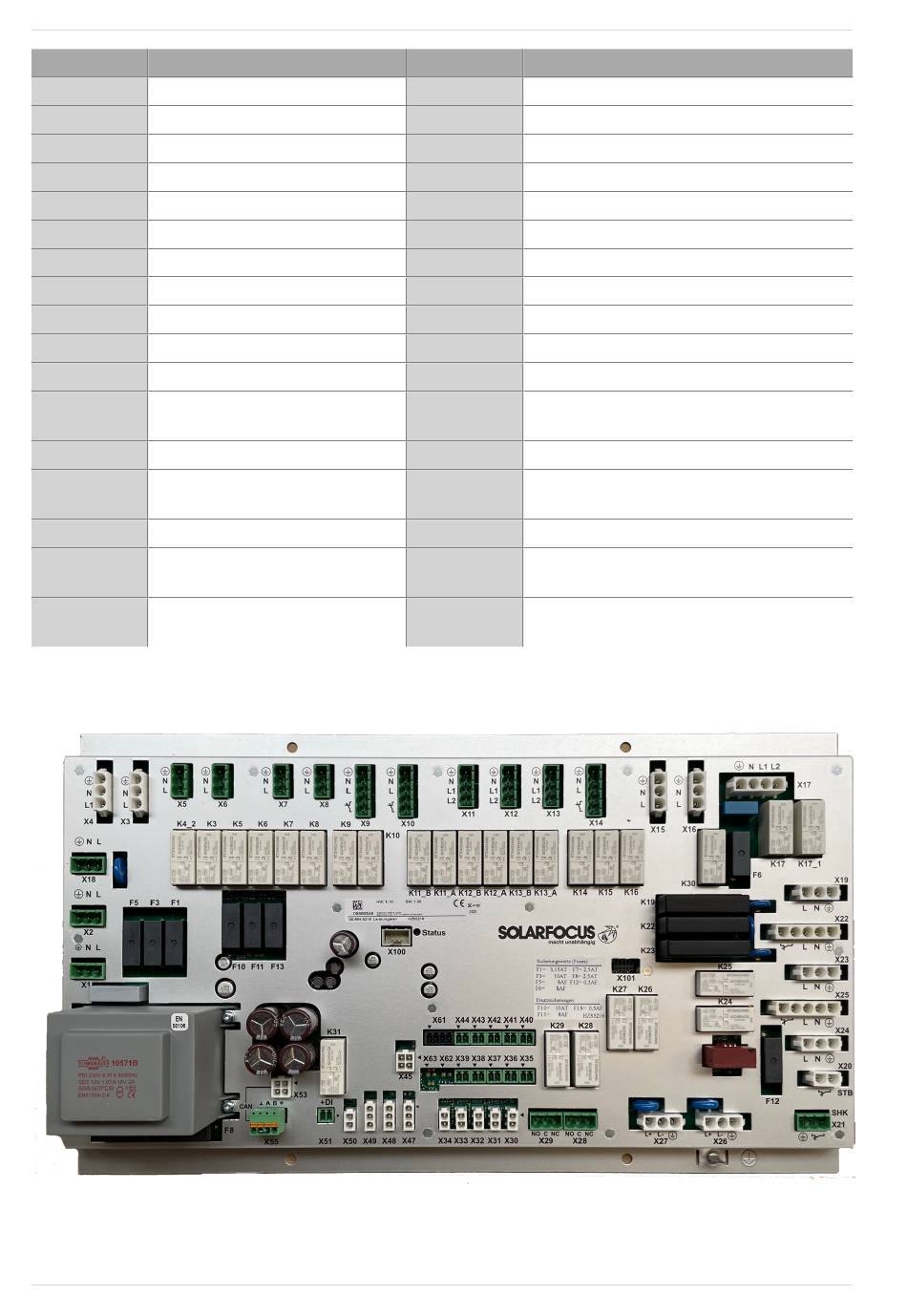

6.13.17 Kessel-Leistungsteil
therminator_II-touch_Kombi Montageanleitung
Nr. Funktion
X26 Primärluftklappenmagnet
X31 Kesseltemperaturfühler
X32 Rücklauftemperaturfühler
X33 Einschubfühler
X34 Abgastemperaturfühler
X45 Lambdasonde
X47 Drehzahlmessung Saugzuggebläse
Zirkulationsregelung
X5 Zirkulationspumpe
X43 Zirkulationsfühler (optional)
optional
X6 Reserve
X21 Sicherheitskette 230 V
X28 Fremdkesselfreigabe
X29 Störung
X51 externe Anforderung
externe Busleitung, Anschluss für CAN-Bus
X55
Elektronikmodule
