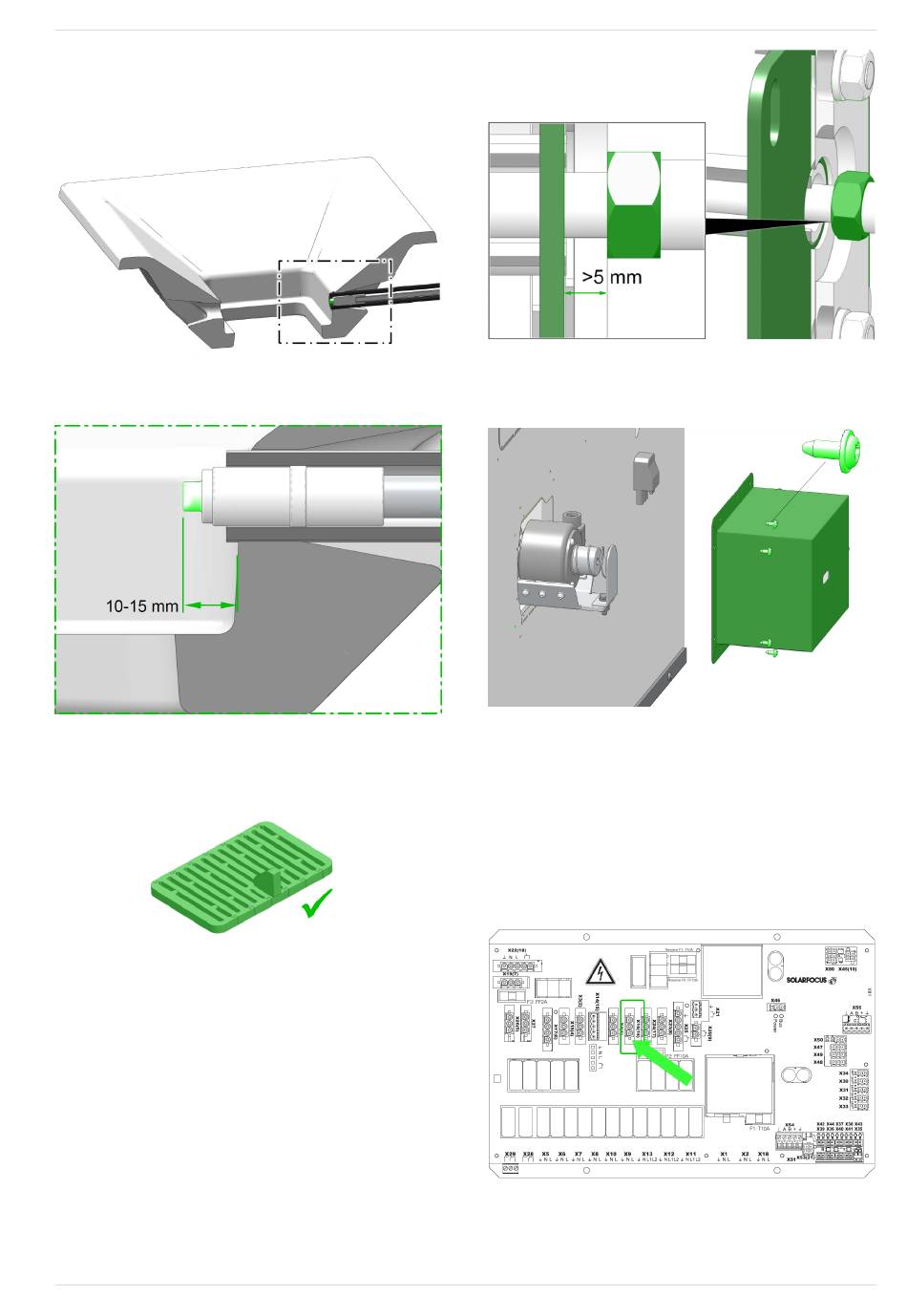

Stellen Sie das Gestänge ohne eingelegten
Brennrost , federbelastet längs so ein, dass die
vordere Nocke einen Überstand von 10 bis 15
mm im Gußtrichter hat.
►
Legen Sie den korrekten Brennrost mit
Konsole in den Trichter ein.
Kombikessel:
►
Kontrollieren Sie den Abstand der Konter-
mutter zur Flanschplatte des Zündrohres,
nachdem die Länge des Gestänges eingestellt
wurde. Dieser muss mindestens 5 mm
betragen.
32
►
Montieren Sie außen das Gehäuse mit 6 Stück
Blechschrauben M4x10 auf den Kessel.
Elektrischer Anschluss
Kombikessel:
Der Kabelstecker muss am Leistungsteil am
Kontakt X16 angesteckt werden.
Bis Revision 78:
