SOLARFOCUS therminator II touch Montageanleitung Seite 31

6Montage
►

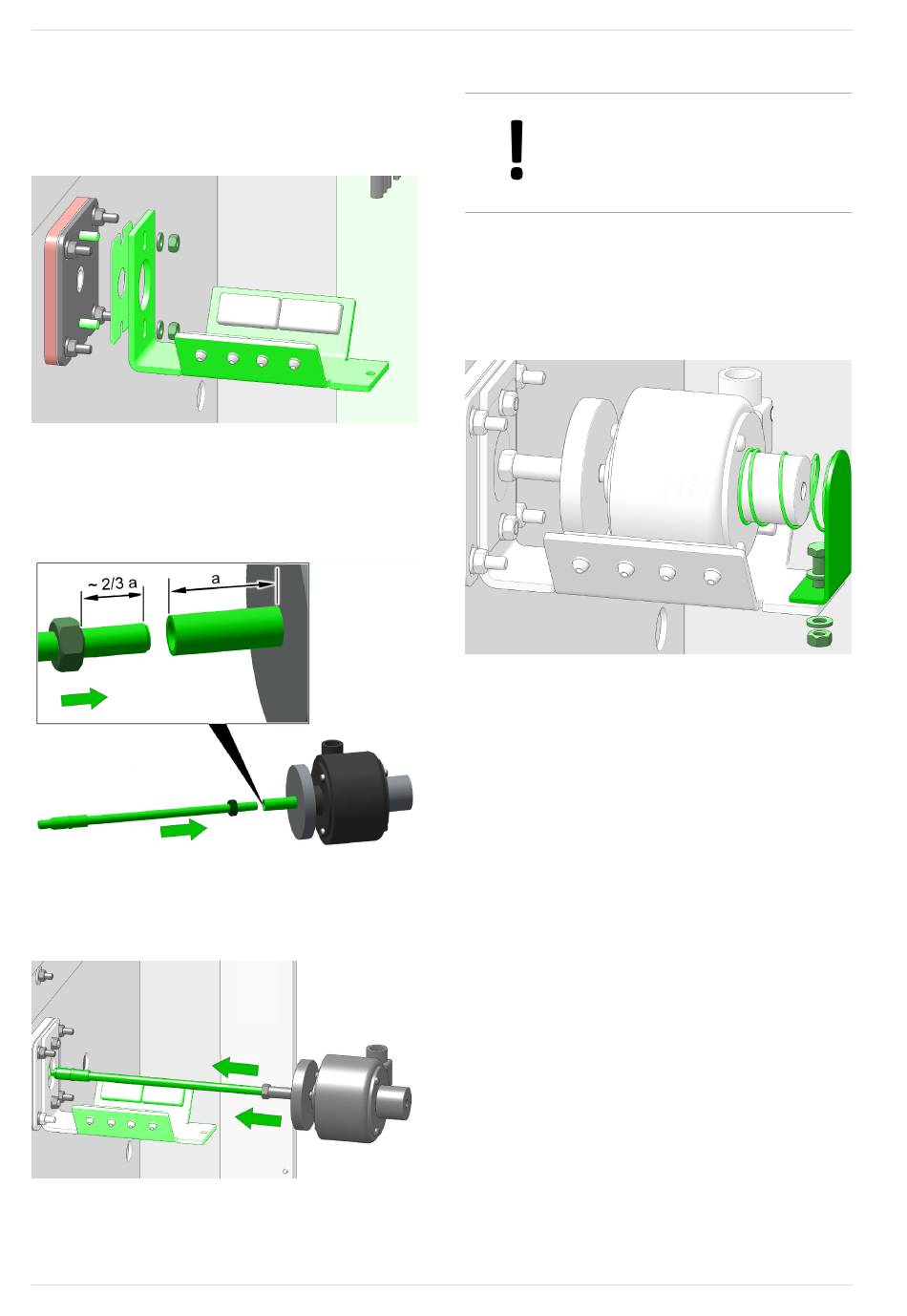

Montieren Sie den Stützwinkel mit 2 Stück
Sechskantmuttern und Scheiben auf die
beiden Gewindebolzen. Verwenden Sie eine
neue Dichtung, die im Lieferumfang enthalten
ist.
►
Schrauben Sie das Betätigungsgestänge bis
zu einer Tiefe von 2/3 in die Langmutter am
Motor ein und kontern Sie mit der Sechskant-
mutter.
►
Schieben Sie das Gestänge in das Zündrohr
ein und legen Sie den Motor auf dem Stückwin-
kel ab.
►
Falls erforderlich justieren Sie den Stützwinkel
in der Höhe mit Hilfe der Langlöcher, damit der
therminator_II-touch_Kombi Montageanleitung
Motor und das Gestänge waagrecht liegen.
ACHTUNG
gungsgestänge soll umseitig einen
gleichmäßigen Abstand zum
umgebenden Zündrohr haben, also
zentral in diesem positioniert sein.
►
Montieren Sie den Haltewinkel mit der
Sechskantschraube M6x20, 2 Scheiben und
Sechskantmutter auf den Stützwinkel.
►
Bringen Sie die Druckfeder zwischen Motor
und Haltewinkel an.
- Das Betäti-
31
