SOLARFOCUS therminator II touch Montageanleitung Seite 37

6Montage
►

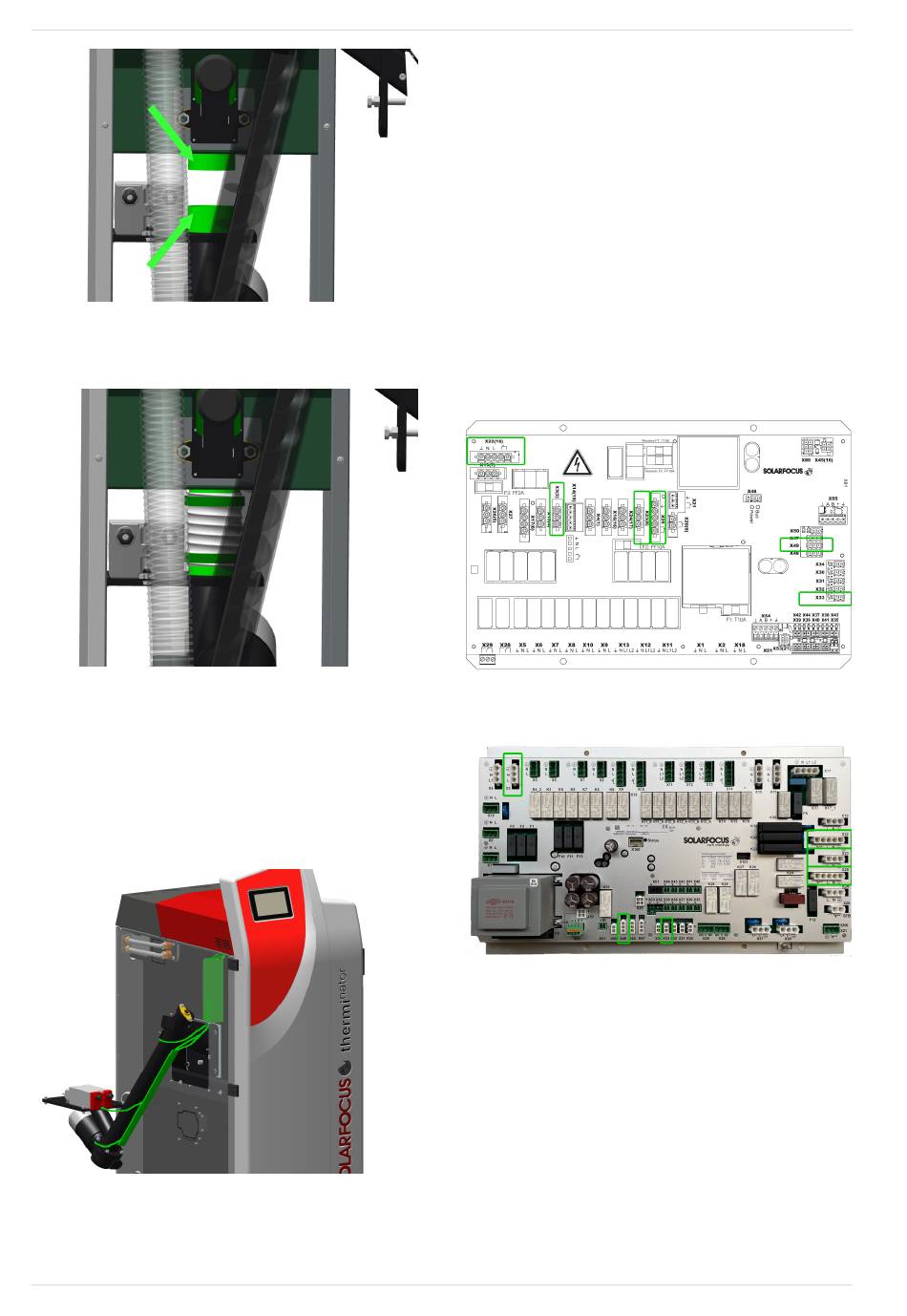

Montieren Sie den Verbindungsschlauch
mittels der beiden Schlauchschellen.
►
Verlegen Sie folgende Kabel im Kabelkanal an
der Innenseite der Kesselverkleidung zum
Leistungsteil:
–
Rückbrandschieber-Kabel
–
Kabel vom Temperaturfühler der Einschub-
schnecke
–
Einschubschneckenmotor
►
Nehmen Sie die Vordere Kesselabdeckung
ab.
therminator_II-touch_Kombi Montageanleitung
►
Ziehen Sie folgende Kabel über die Kessel-
rückseite in den Kabelkanal zum Leistungsteil:
–
Saugturbinenkabel
–
Behälterschneckenmotorkabel
–
Kabel des Füllstandssensors am Behälter
►
Schließen Sie alle verlegten Kabel laut folgen-
der Aufstellung am Leistungsteil an:
X25 Rückbrandschieber
X33 Temperaturfühler der Einschubschnecke
X23 Einschubschneckenmotor
X3 Saugturbine
X22 Behälterschneckenmotor
X49 Füllstandsensor
Bis Revision 78:
Ab Revision 79:
►
Bringen Sie die Abdeckung am Kessel wieder
an.
►
Fügen Sie die Isolierung rund um
den Einschub wieder ein.
►
Montieren Sie die zweiteilige Flanschab-
deckung mittels 10 Stück selbstfurchender
Schrauben M4x10 an den Kessel.
