SOLARFOCUS therminator II touch Montageanleitung Seite 41

6Montage

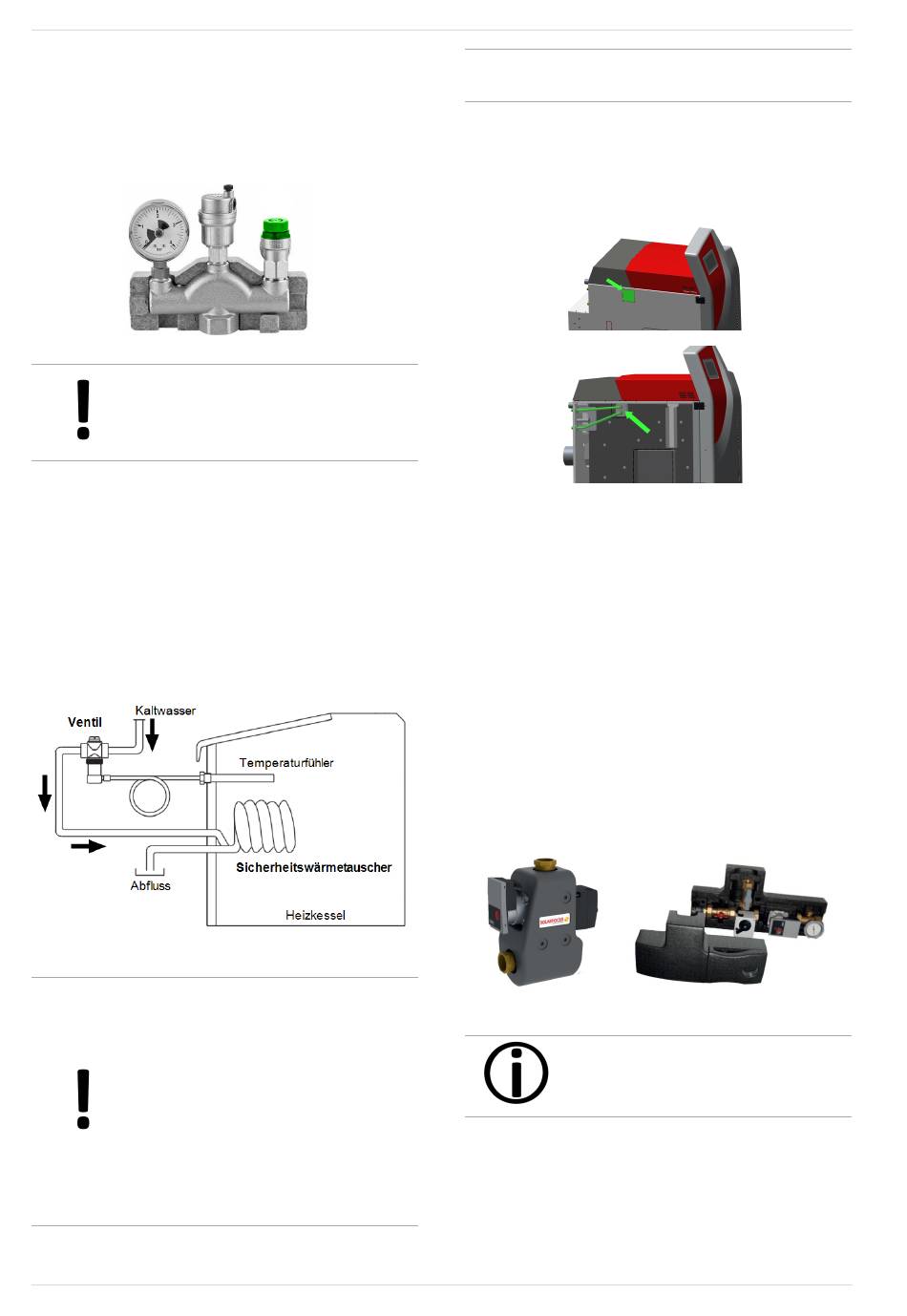

6.12.1 Kesselsicherheitsgruppe
►
Bauen Sie die Kesselsicherheitsgruppe am
höchsten Punkt der Kessel-Vorlaufleitung,
möglichst nahe beim Kessel ein.
Der Einbau muss senkrecht erfolgen.
ACHTUNG
die Leitung einbauen, welche die
Sicherheitsgruppe unwirksam
machen können.
6.12.2 Thermische Ablaufsicherung
(TAS) installieren
►
Das Ventil der thermischen Ablaufsicherung in
Fließrichtung gesehen vor dem Sicher-
heitswärmetauscher montieren (d.h. im
Wärmetauscher steht kein Wasserdruck an).
ACHTUNG
Es dürfen nur normgeprüfte thermi-
sche Ablaufsicherungen laut EN
14597 eingebaut werden.
Die Kaltwasserleitung darf nicht
absperrbar sein und muss dauerhaft
einen Mindestdruck von 2 bar
aufweisen, mit einem Durchfluss
von 2 m³/h. Die Wassertemperatur
darf 15°C nicht überschreiten.
therminator_II-touch_Kombi Montageanleitung
- Keine Absperrungen in
-
Die Abflussleitung muss frei in einen
offenen Ablauftrichter münden.
nator
Beim thermi II ist auf der linken Seite der
Kesselverkleidung eine Perforation vorgesehen,
die dem einfachen Zugang zum TAS-Wärmetau-
scher dient.
6.12.3 Rücklaufanhebungsmodul
Die Rücklaufanhebung dient dem Erhalt der
Rücklauftemperatur zum Kessel >55°C. Dies
verhindert das Kondensieren der Abgase im
Wärmetauscher und damit Korrosion.
Der elektrische Anschluss des Rücklau-
fanhebungsmoduls erfolgt auf der Kesselrückseite
und ist bei Verwendung des SOLARFOCUS
Rücklaufanhebungsmodules als steckerfertige
Verbindung ausgeführt.
Hinweis
laufanhebungsmodules ist Garan-
tiebedingung.
Beachten Sie bei der Montage einen Abstand von
mindestens 20 cm zwischen Kessel und RLA-
Modul, damit ein Austausch von Teilen möglich
bleibt.
- Der Einbau eines Rück-
41
