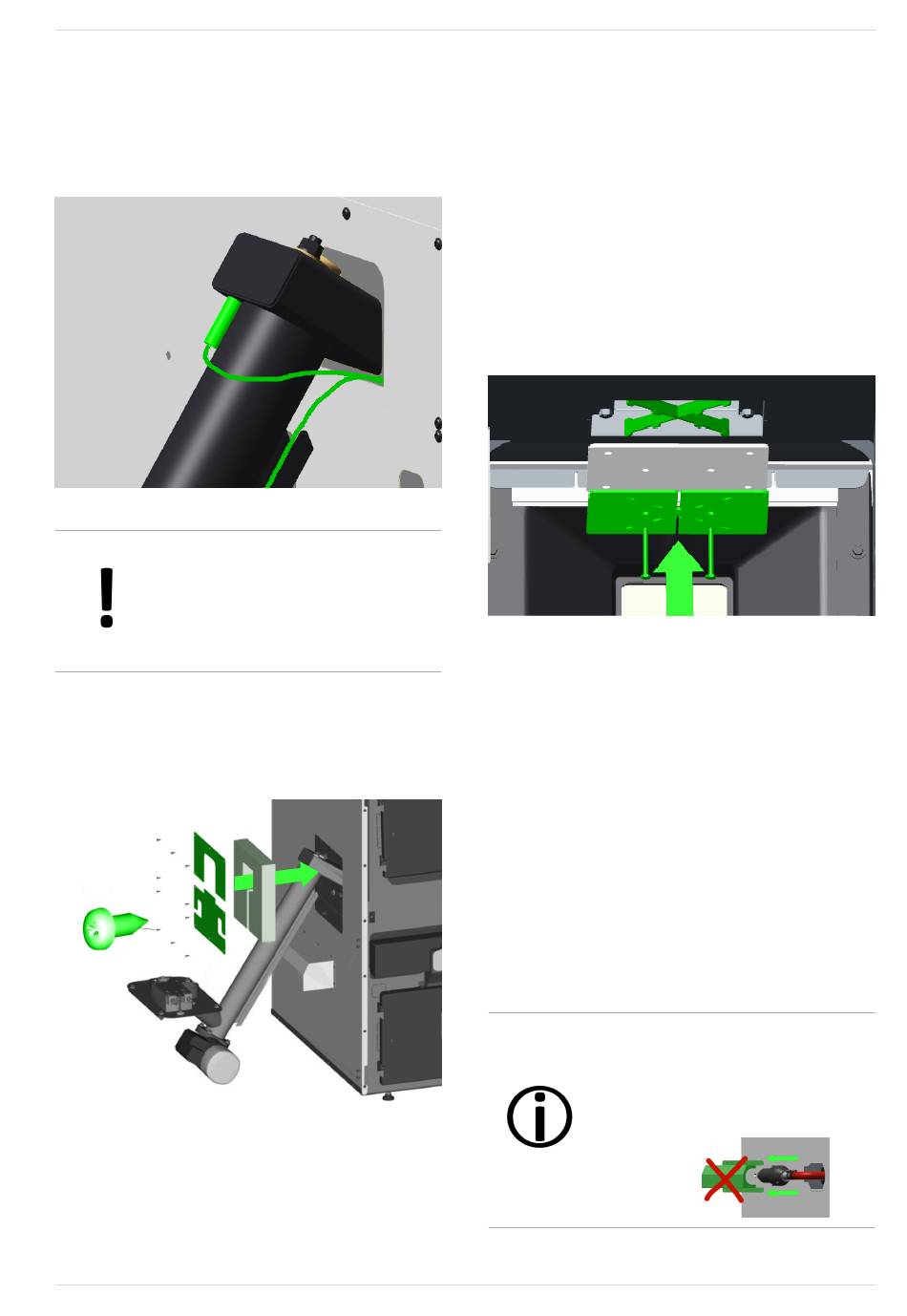

SOLARFOCUS therminator II touch Montageanleitung Seite 34

►
Der Einschubschneckenmotor ist an X23
anzuschließen.
►
Platzieren Sie den Einschubtemperaturfühler
im vorgesehenen Rohr, klemmen Sie ihn mit
der Schraube und schließen Sie diesen an
X33 an.
ACHTUNG
so in den Kessel, dass diese weder
Einschubkopf noch Flanschplatte
berühren. Hier besteht durch die
möglichen hohen Temperaturen die
Gefahr von Kabelbrand.
►
Platzieren Sie die Isolierung wieder in der
Öffnung und montieren Sie die zweiteilige
Flanschabdeckung mit 10 Stück Blechschrau-
ben M4x10 an der Kesselverkleidung.
34
- Verlegen Sie die Kabel
6.6 Flansch im Kesselfüllraum ver-
schließen
Diese Arbeiten sind nur bei den Kesseltypen
Hackgut- und Kombikessel auszuführen.
Beim Stückholzkessel ist der Füllraum werksseitig
auf beiden Seiten verschlossen.
►
Verschließen Sie beim Hackgut- oder
Kombikessel den Füllraum auf der vom
Einschub abgewandten Seite.
►
Befestigen Sie eine weiße Keramikfasermatte
und die Edelstahl-Flanschplatte mit 2 Stück
Sechskantschrauben M8x70 an der Halterung.
6.7 Pellets-Vorratsbehälter 110 Liter
Die folgenden Anleitungen zeigen die Montage
des Pellets-Vorratsbehälters mit Saugsystem
(Art.Nr. 6218) und des dazugehörigen
Pelletseinschubes.
Bei der Montage des Pellets-Vorratsbehälters zur
manuellen Befüllung (Art. Nr. 6219) erfolgt
grundsätzlich auf die selber Art und Weise.
Der Anschluss der Pelletsschläuche und der
elektrischen Komponenten wie Saugturbine und
Füllstandssensor entfällt in diesem Fall.
Hinweis
Pellets-Vorratsbehälters 110 Liter
Heißluftgebläse
montiert, dann die Abdeckung des
Gebläses nicht montieren.
Montageanleitung therminator_II-touch_Kombi
6Montage
- Wird bei Montage des
auf der linken Seite
das
