8Abgasrohr

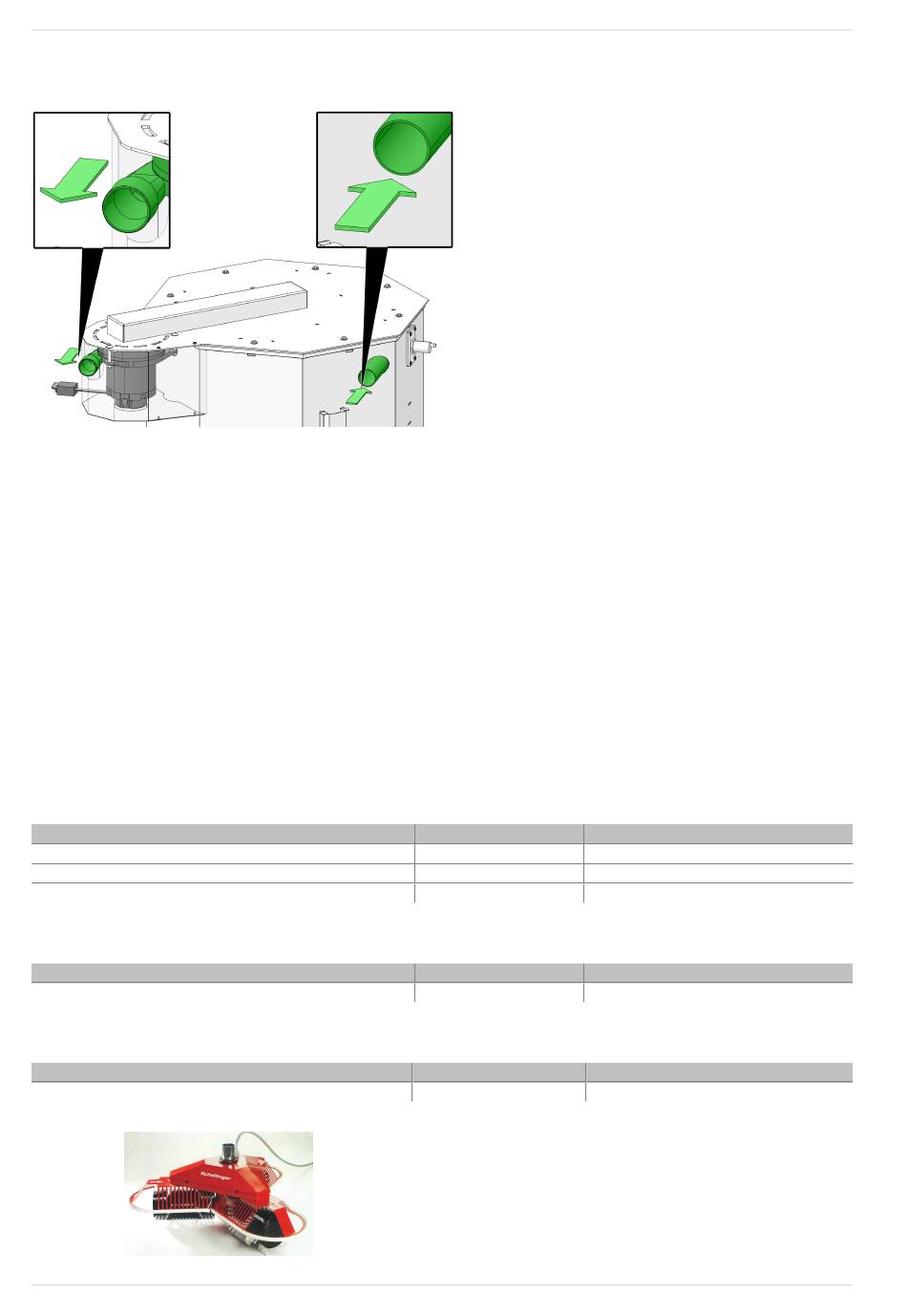

8.2 Pelletsschlauch anschließen
Bei der Schlauchmontage beachten:
–
Um ein Aufschwimmen des Schlauches bei Bodenmontage zu verhindern, muss dieser etwa mit einem
Lochband punktuell am Boden fixiert werden.
–
Der Schlauch soll möglichst geradlinig verlegt werden. Um ein Durchhängen zu vermeiden kann die
Tragschale aus verzinktem Stahlblech (SOLARFOCUS Art. 6125) verwendet werden.
–
Den Schlauch auf keinen Fall knicken. Ein Biegeradius von 30 cm ist einzuhalten.
–
Da der Schlauch nicht UV-beständig ist, ist eine Verlegung im Freien nicht zulässig.
–
Die Temperaturbeständigkeit des Schlauches liegt bei < 60°C.
–
Das Schlauchende ist immer bis zum Anschlag auf den Rohranschluss aufzuschieben. Um die Leicht-
gängigkeit zu verbessern kann das Anschlussrohr mit Wasser befeuchtet werden.
–
Die Schlauchschellen sind fest anzuziehen, um ein Lösen des Schlauches sowie ein Ansaugen von
Falschluft zu verhindern.
Saugsonde, Saugsondenumschalteinheit
Wegstrecke
Saugsonde zu Saugsondenumschalteinheit
Saugsondenumschalteinheit zu Kessel
Gesamter Förderweg
Saugsystem Schneckenförderung
Wegstrecke
Saugschlauch von der Förderschnecke zum Kessel
Saugsystem mit Maulwurf
Wegstrecke
Vom Maulwurf zum Kessel
therminator_II-touch_Kombi Montageanleitung
Max. Schlauchlänge
10 m
20 m
30 m
Max. Schlauchlänge
35 m
Max. Sauglänge
10 - 15 m
Max. Förderhöhe
1 m
2,5 m
3,5 m
Max. Förderhöhe
5 m
Max. Förderhöhe
3,5 m
