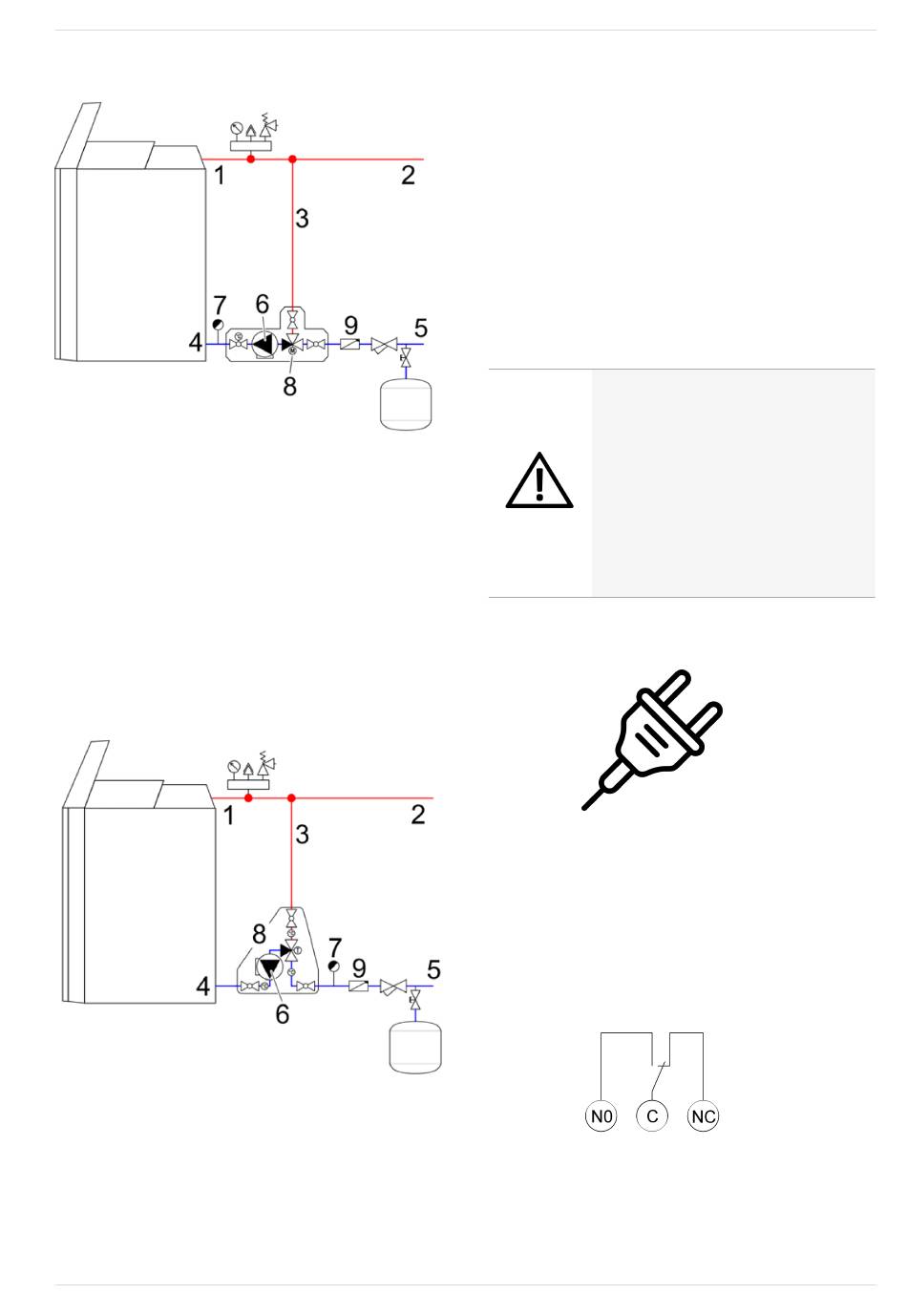

SOLARFOCUS therminator II touch Montageanleitung Seite 42

Rücklaufanhebung mit Mischermotor
1 Vorlauf Kessel
2 Vorlauf Heizkreis oder Pufferspeicher
3 Bypassleitung
4 Rücklauf Kessel
5 Rücklauf Heizkreis oder Puffer
6 Pumpe (X15)
7 Temperaturfühler (X32)
8 Mischermotor (X13)
9 Rückschlagventil
Rücklaufanhebungsmodul thermisch
42
(nicht im Lieferumfang enthalten)
1 Vorlauf Kessel
2 Vorlauf Heizkreis oder Pufferspeicher
3 Bypassleitung
4 Rücklauf Kessel
5 Rücklauf Heizkreis oder Puffer
6 Pumpe (X15)
7 Temperaturfühler (X32)
8 Rücklaufanhebungsmodul thermisch
9 Rückschlagventil
6.13 Elektrischer Anschluss
GEFAHR
schen Teilen besteht schwere
Verletzungsgefahr durch
Stromschlag!
Die Arbeiten dürfen daher nur von
Elektrofachkräften ausgeführt
werden.
Geltende Normen und Vorschriften
sind dabei zu beachten.
Spannungsversorgung für die Heizungsanlage
Im Heizraum ist für die Heizungsanlage ein
eigener Stromkreis vorzusehen.
Netzanschluss: 230 V AC / 50 Hz C13 A; Vorgabe
für die Netzanschlussleitung: Kabel SIHF-J 3 x 1,5
mm².
6.13.1 Fremdkesselanforderung (X28)
Dabei handelt es sich um einen potenzialfreien
Relaisausgang zum Schalten eines Fremdkessels.
Z.B. der Fremdkessel erhält eine Freigabe von der
SOLARFOCUS-Regelung.
Montageanleitung therminator_II-touch_Kombi
6Montage
(nicht im Lieferumfang enthalten)
- Bei Arbeiten an elektri-
