SOLARFOCUS therminator II touch Montageanleitung Seite 29

6Montage

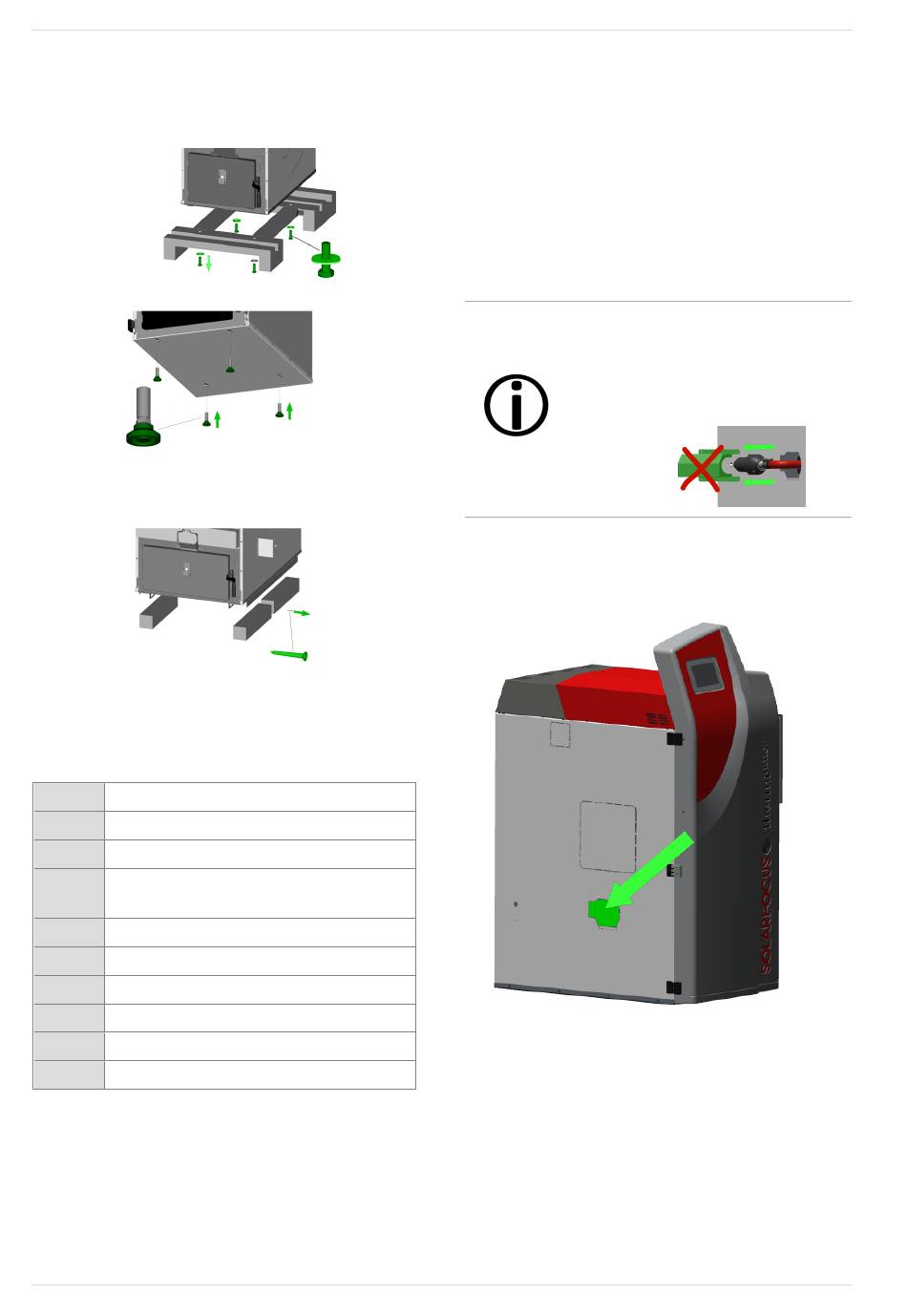

Demontieren von Palette und Holzstaffeln
►
Lösen Sie die 4 Stück Sechskantschrauben an
der Paletten-Unterseite, um diese zu entfer-
nen.
►
Schrauben Sie die Stellfüße ein.
►
Entfernen Sie die 6 Stück Schrauben aus den
Holzstaffeln auf jeder Seite und entfernen Sie
diese.
6.2 Montageschritte
1 Kessel positionieren
2 Heißluftgebläse montieren
3 Rüttelmotor montieren
Pelletseinschub und/oder Pellets-
4
vorratsbehälter montieren
5 Aschetasse fertig stellen
6 Hackguteinschub montieren
7 Brennstoffrutsche montieren
8 Schwelgasblech einhängen
9 hydraulischer Anschluss
10 elektrischer Anschluss
[1] bei Kombikessel
[2] bei Hackgutkessel
therminator_II-touch_Kombi Montageanleitung
6.3 Heißluftgebläse montieren
Das Heißluftgebläse ist auf der linken oder der
rechten Kesselseite montierbar. Auf der linken
Seite ist die Vorverkabelung vorhanden
Kombikessel:
eines Pellets-Vorratsbehälters 110 Liter und einer
Automatischen Umschaltung Stückholz zu Pellets
wird empfohlen, das Heißluftgebläsee auf der
linken Kesselseite zu montieren.
►
Entfernen Sie beispielweise mit einem Seiten-
schneider die Perforation unten an der Kessel-
seite.
[1]
[2]
[1][2]
►
Lösen Sie die zwei Muttern und entfernen Sie
die Blindflanschplatte und die Dichtung.
Bei gleichzeitiger Verwendung
- Wird bei Montage des
Hinweis
Pellets-Vorratsbehälters 110 Liter
auf der linken Seite
Heißluftgebläse
montiert, dann die Abdeckung des
Gebläses nicht montieren.
.
das
29
