6Montage

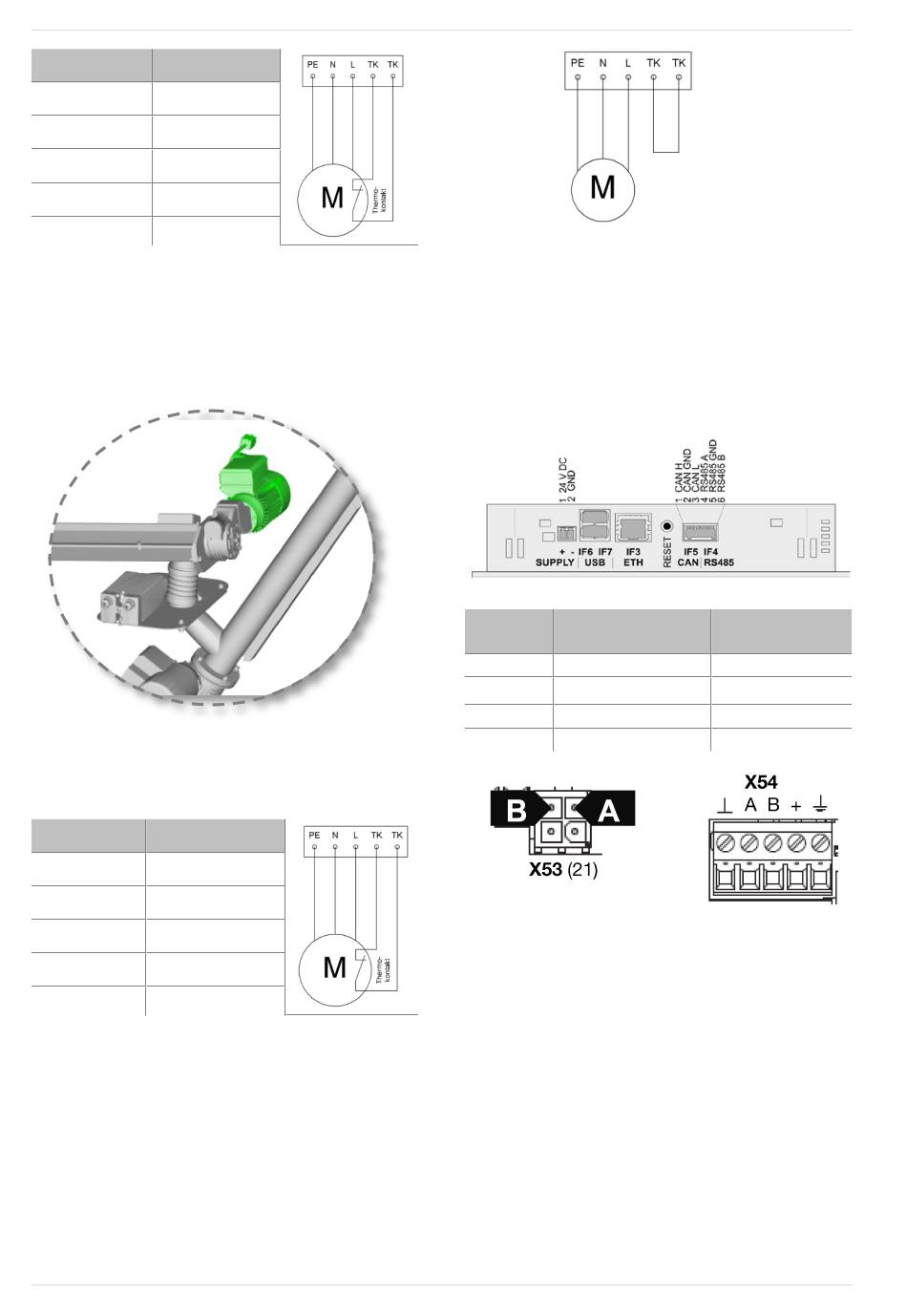

RA-Motor Anschluss X14
PE
N
L3
L2
L1
Schneckenförderung mit Raumaus-
tragungsschnecke oder Pelletsbox
►
Verlegen Sie ein Kabel mit 5 x 1,5 mm² vom
Motor zum Kessel-Leistungsteil, Steckplatz
X22.
RA-Motor Anschluss X22
PE
N
L3
L2
L1
Fremdhersteller-System (z.B.: Maulwurf)
►
Schließen Sie den Motorstecker an den
Steckplatz X14 am Kesselleistungsteil an.
►
Brücken Sie die beiden Thermokontakt-
Anschlüsse TK am Leistungsteil.
therminator_II-touch_Kombi Montageanleitung
PE
N
L
TK
TK
PE
N
L
TK
TK
6.13.12 Touch-Display-Anschlüsse
Das Touch-Display der Regelung ist werksseitig
verkabelt. Die Information hier dient dem
eventuellen Austausch der Regelung.
Anschluss am Dis-
Ader
play
schwarz SUPPLY-1 24 V DC
hellgrau SUPPLY-2 GND
braun IF4 - Pin 4 - RS485 A
blau IF4 - Pin 6 - RS485 B
Anschluss am Leis-
tungsteil
X54 +
X54
┴
X53 A
X53 B
