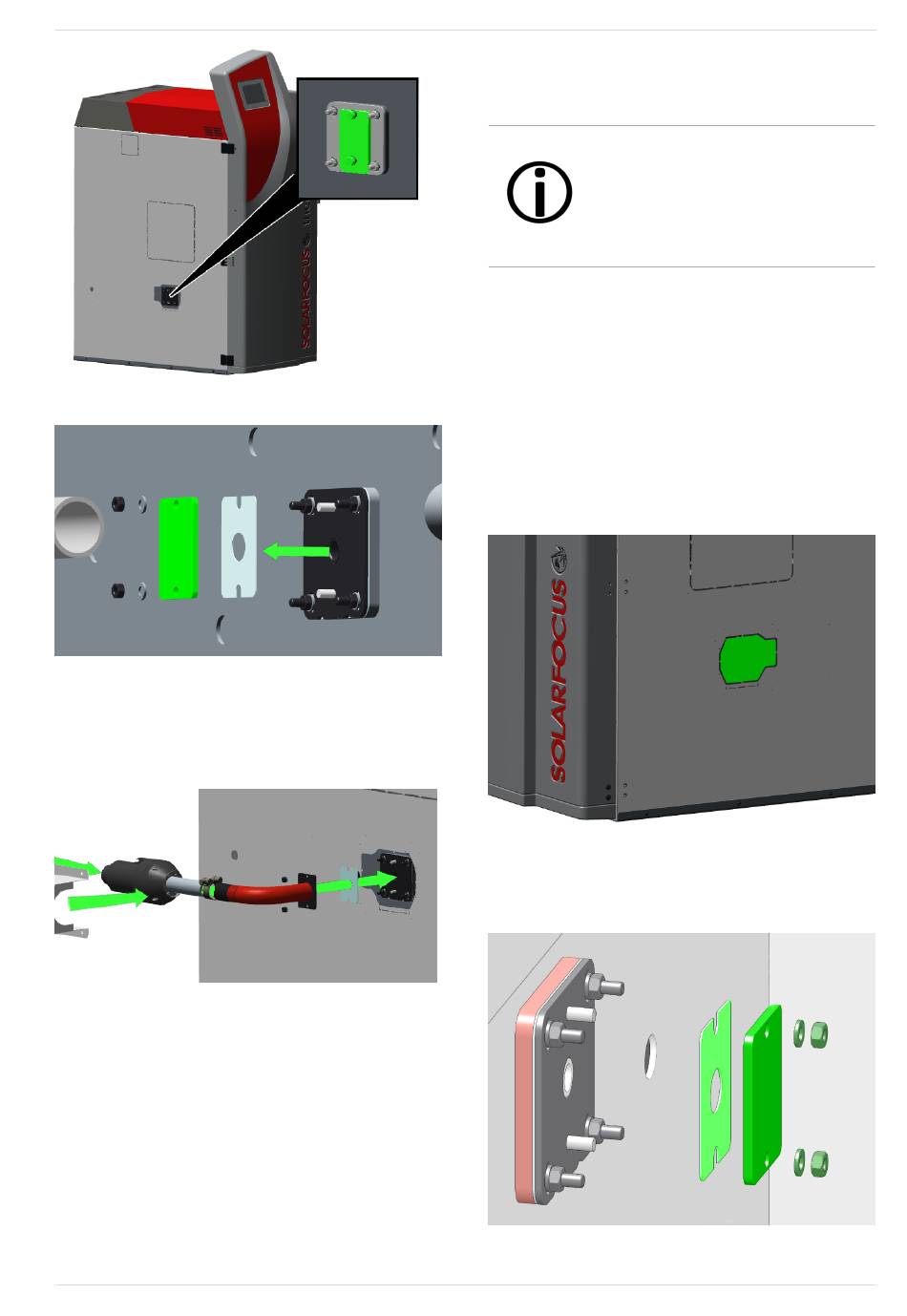

Montieren Sie anschließend den Zündrohr-
bogen und die Flanschdichtung mit 2 Stück
Sechskantmuttern M6 und Scheiben am
Kessel.
►
Stecken Sie das Heißluftgebläse in den
Zündrohrbogen und befestigen Sie dieses
mittels der Schelle.
►
Montieren Sie die Abdeckung mit 6
Blechschrauben M4x10 (TX20).
►
Stecken Sie den Kabelstecker des Gebläses in
den auf der Seitenwand befestigten Gegenste-
cker.
Das Heißluftgebläse ist am Kesselleistungsteilvor
und nach Revision 79 an X4 anzuschließen.
30
6.4 Automatische Umschaltung
montieren
Hinweis
tung Stückholz zu Pellets
wahlweise auf der linken oder auf
der rechten Kesselseite montiert
werden, immer gegenüberliegend
dem Heißluftgebläse.
Da das Heißluftgebläse auf der
Empfehlung:
linken Kesselseite bereits vorverkabelt ist, empfeh-
len wird die Montage der automatischen Umschal-
tung auf der rechten Kesselseite.
►
Entfernen Sie den im Kessel befindlichen
Brennrost aus dem Kesselfüllraum.
►
Trennen Sie den perforierten Teil aus der
Kesselverkleidung.
►
Schneiden Sie die dahinter befindliche Isolie-
rung im selben Umfang aus.
►
Demontieren Sie die Flanschplatte indem Sie
die 2 Sechskantmuttern M6 lösen, Scheiben,
Flanschplatte und Dichtung abnehmen.
Montageanleitung therminator_II-touch_Kombi
6Montage
- Die automatische Umschal-
kann
