Schraubenschlüssel SW 7/12/17
–
Cuttermesser
Montage

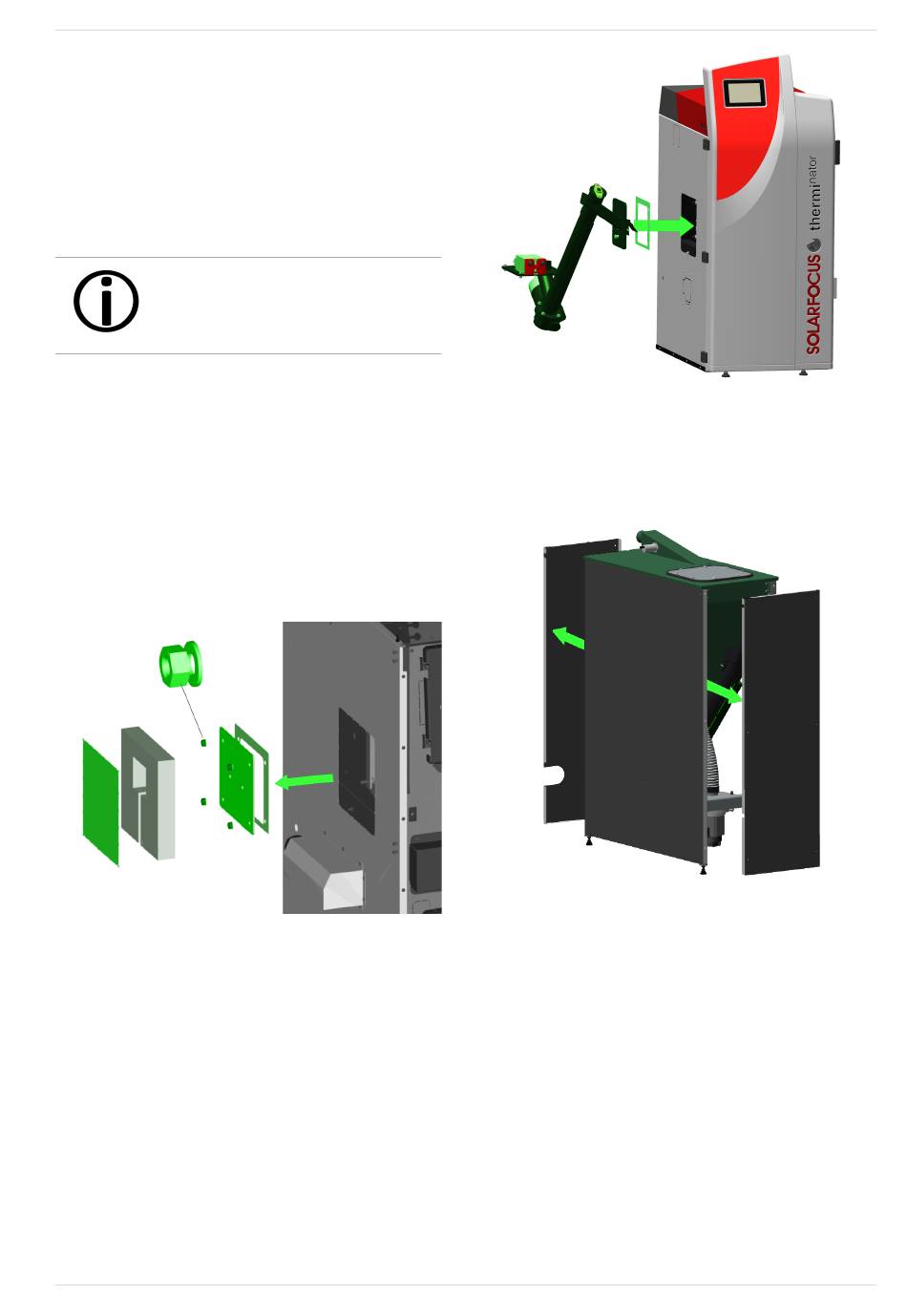

Der Kessel muss fertig aufgestellt und eingerichtet
sein, bevor die Montage des Pellets-Vorrats-
behälters beginnen kann.
Hinweis
110 Liter mit Saugsystem kann nur
auf der linken Kesselseite montiert
werden.
Sofern ein Rüttelmotor für die Automatische
Umschaltung Stückholz zu Pellets eingebaut
werden soll, muss dies auf der rechten Kesselseite
geschehen.
►
Entfernen Sie den ausgestanzten Teil in der
linken Seitenverkleidung.
►
Schneiden Sie die dahinterliegende Isolierung
aus.
►
Lösen Sie die 4 Stück Sechskantmuttern M10
und demontieren Sie die Flanschplatte.
►
Legen Sie eine neue Flanschdichtung bei und
stecken Sie die Einschubeinheit auf die
Gewindebolzen.
►
Befestigen Sie diese mit 4 Stück Sechskant-
muttern und Scheiben.
36
- Der Pelletsvorratsbehälter
►
Lösen Sie die Schrauben auf der Vorder- und
Rückseite des Gehäuses vom Pellets-Vorrats-
behälter.
►
Entfernen Sie Vorder- und Rückseite.
►
Positionieren Sie das Gehäuse nun so, dass
die Verbindungsstutzen von Behälter und
Einschub genau übereinander ausgerichtet
sind.
