SOLARFOCUS therminator II touch Montageanleitung Seite 40

ACHTUNG
Aschetasse bitte nur bei der Kessel-
reinigung
keinesfalls dauerhaft im Brennraum.

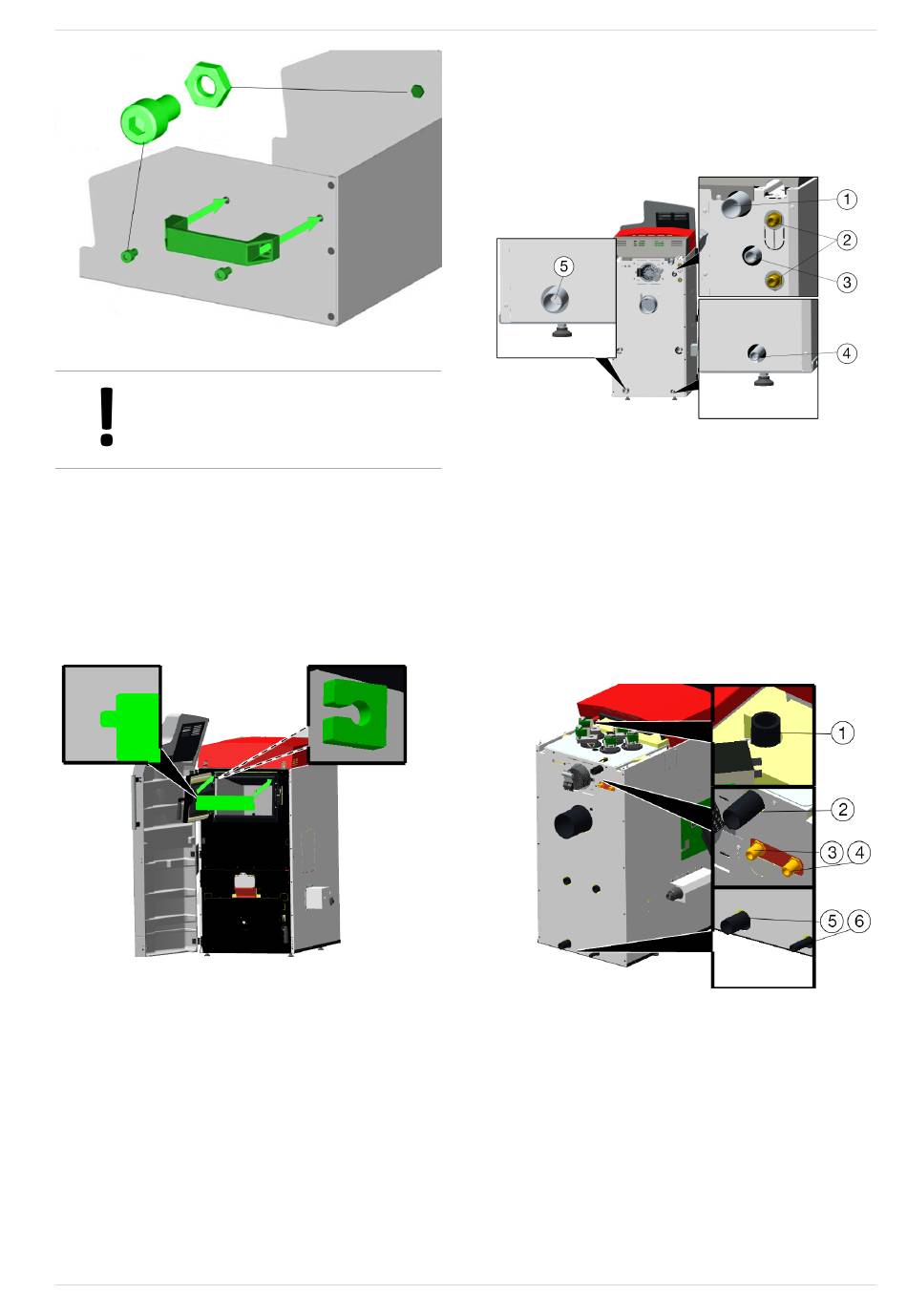

6.11 Schwelgasblech einhängen
►
Hängen Sie das Schwelgasblech an der
vorgesehenen Aufnehmung oberhalb der
Füllraumöffnung ein.
40
- Verwenden Sie die
und belassen Sie diese
6.12 Hydraulischer Anschluss
nator
thermi II 18 bis 30
1 Kesselvorlauf
2 Anschlüsse für thermische Ablaufsicherung
TAS (AG1/2")
3 Tauchhülse für Fühler TAS
4 Kesselentleerung
5 Kesselrücklauf
nator
thermi II 36 bis 60
1 Tauchhülse für Fühler TAS
2 Kesselvorlauf
3 Anschlüsse für die thermische Ablauf-
sicherung TAS (AG 1/2")
4
5 Kesselrücklauf
6 Kesselentleerung
Montageanleitung therminator_II-touch_Kombi
6Montage
