6Montage
Ab Revision 79:
Aktivierung in der Kesselregelung
Kombikessel:
Bei nachträglicher Montage muss die Funktion
zuerst im Servicemenü von Fachpersonal freige-
schaltet werden.
►
Gehen Sie ins Servicemenü , wählen Sie den
Button Systemparameter
Anlagentyp & Nennleistung
►
Setzen Sie den Haken bei der entsprechenden
Betriebsart.
Die Funktion kann in der Kesselregelung im
Ausgangstest Kessel überprüft werden.

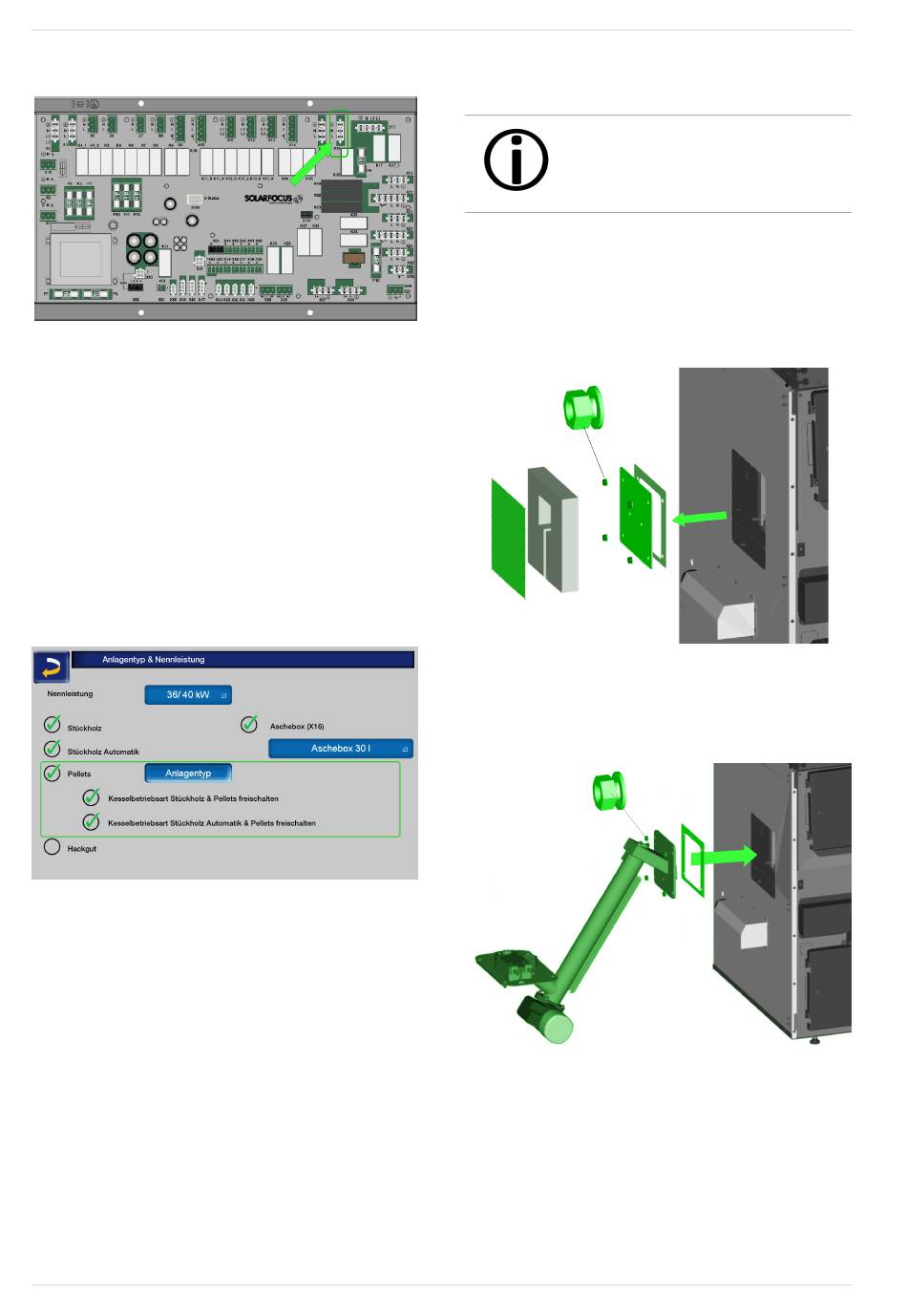

6.5 Pellets-Einschub montieren
Die folgenden Arbeitsschritte sind gültig für die
Pellets-Einschubeinheit Art.Nr. 68220 , für das
Fördersystem Schneckenförderung für Raumaus-
tragung und Pellets-Vorratsbehälter 250 Liter .
Die Montage der Pellets-Einschubeinheit Art.Nr.
68225 , die beim Pellets-Vorratsbehälter mit
Saugsystem 110 Liter verwendet wird, wird im
zusammen mit der Montage des Vorratsbehälters
therminator_II-touch_Kombi Montageanleitung
und dann den Button
.
erläutert. "Pellets-Vorratsbehälter 110 Liter" auf
der gegenüberliegenden Seite
Hinweis
beinheit kann wahlweise auf der
linken oder der rechten Kesselseite
montiert werden.
►
Trennen Sie den vorgestanzten Teil aus der
Kesselverkleidung heraus.
►
Entfernen Sie die dahinterliegende Isolierung.
►
Lösen Sie die 4 Stück Sechskantmuttern M10
und die Scheiben und nehmen Sie die Flansch-
platte und die Dichtung ab.
►
Legen Sie eine neue Flanschdichtung aus
dem Lieferumfang bei und montieren Sie die
Einschubeinheit mit 4 Stück Sechskantmuttern
M10 und Scheiben am Kessel.
Elektrischer Anschluss
►
Führen Sie die Kabel im Kabelkanal am
Einschub und innerhalb der Kesselverkleidung
zum Kesselleistungteil.
►
Schließen Sie den Rückbrandschieber am
Adapterkabel X25 (Stecker3, Stecker 14) an.
- Die Pellets-Einschu-
