6.13.15 Steuerung bis Revision 78

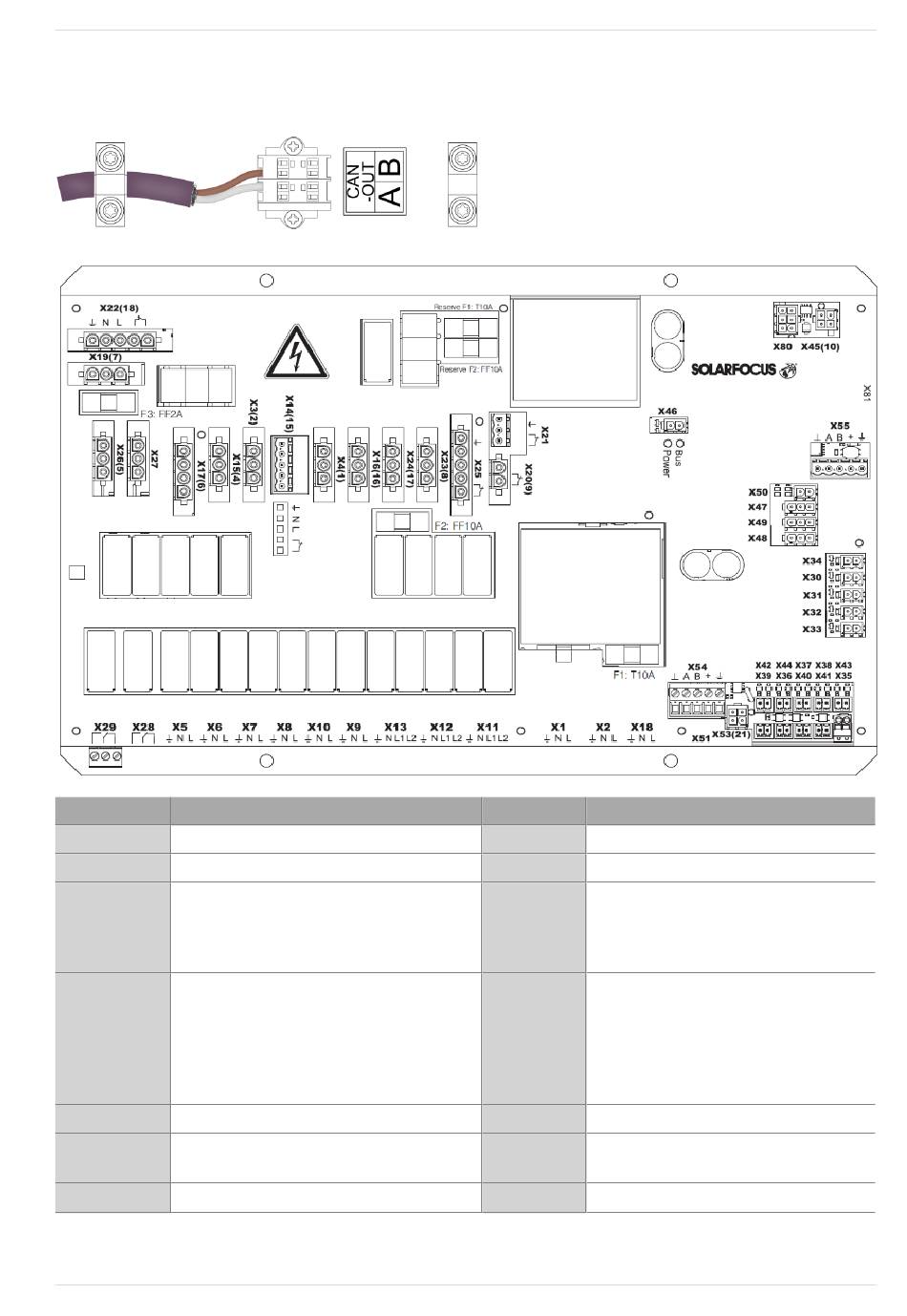

Bus-Anschluss an der Klemme CAN-OUT neben dem Kessel-Leistungsteil
Nr. Funktion
Brennstoff-Förderung
X3 Saugturbine
– Motor bei Pellets-Saugsystem mit
Schneckenförderung
X14
– Fremdhersteller-Systeme zur Pellets-
förderung
– Anlagentyp Pellets-Direktaustragung
oder Fallrohr: Motor der Raumaus-
tragung
X22
– bei Pellets-Vorratsbehälter 110 und
250 Liter: Motor der Behälterschnecke
– bei Hackgutkesseln: Rüttelmotor
Bus
RS-485 Bus (Display-Span-
X54
nungsversorgung)
X53 RS-485 Bus zur Kommunikation mit dem
50
Nr. Funktion
X30 Fremdkesselfühler
X31 Kesseltemperaturfühler
X32 Rücklauftemperaturfühler
– Anlagentyp Pellets: Einschub-
temperaturfühler
– Anlagentyp Hackgut: Einschub-
X33
temperaturfühler am Elektro-
nikmodul anschließen
X34 Abgastemperaturfühler
X45 Lambdasonde
X46 24 V DC Ausgang
