Cableado eléctrico
19.3 CONEXIÓN DEL CABLEADO
A continuación se muestra la conexión del cableado de la unidad
interior.
RPK-(0.6-1.5)FSN(H)3M
  

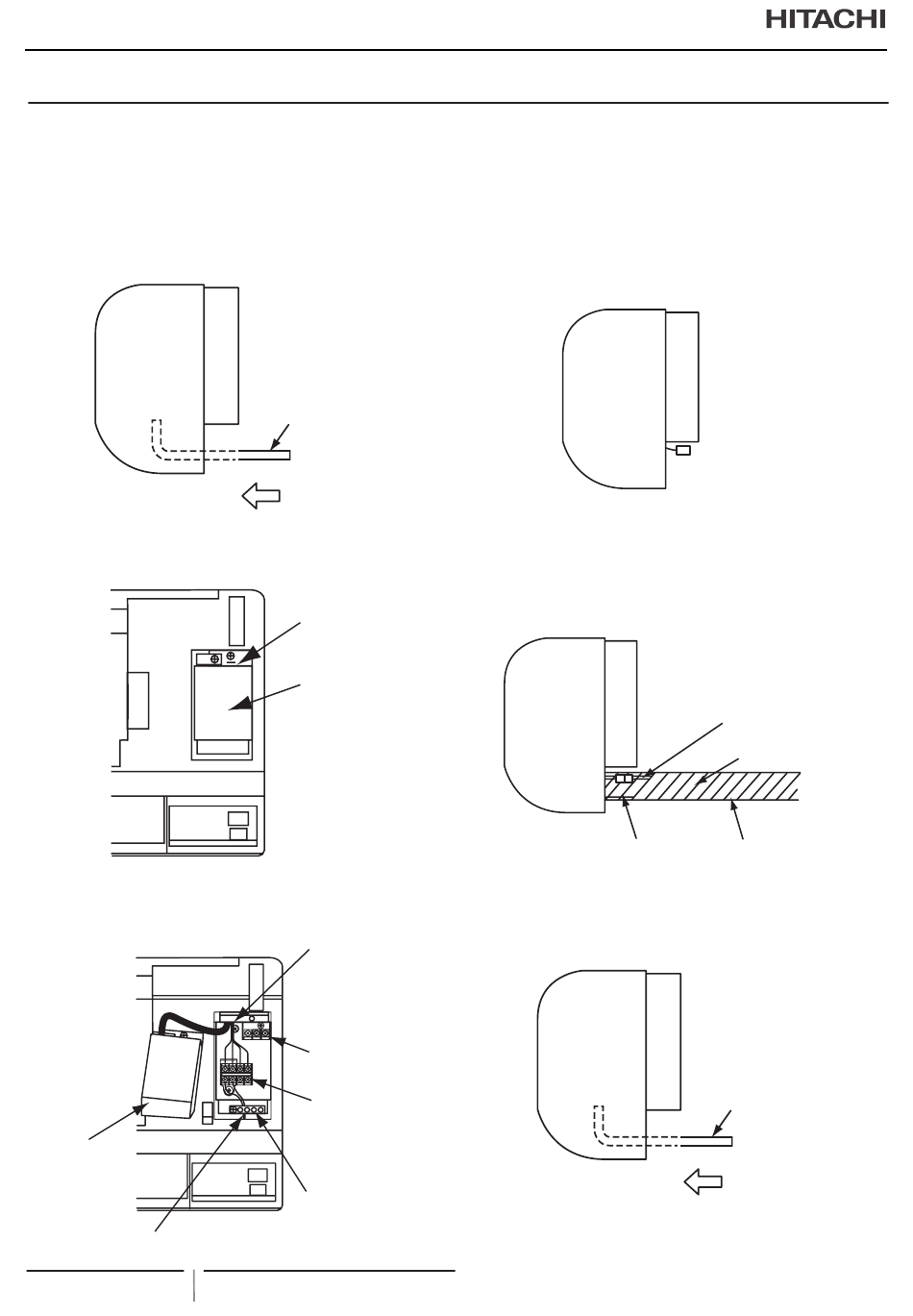

1 Inserte los cables de la parte posterior de la unidad interior
como se muestra en la siguiente figura.
Posición de la tapa de la caja eléctrica. La siguiente figura mues-
tra el panel frontal retirado. La tapa de la caja eléctrica se puede
abrir sin retirar el panel frontal.
2 Abra la tapa de la caja eléctrica e instale el cableado eléctri-
co. Cierre la tapa de la caja eléctrica después de realizar la
instalación del cableado.
Tapa de la
caja eléctrica
Cable del kit de receptor
76
Inserte los cables en
la parte posterior de
la unidad interior.
Tapa de la
caja eléctrica
Tapa de los
conmutadores
Tornillo para la
conexión del
cable a tierra
Cuadro de termi-
nales para la fuen-
te de alimentación
A 1 2
Cuadro de termi-
nales para el cable
del mando a
distancia
Sujete los cables
con las abrazaderas
PMML0292A rev.2 - 09/2015 - P5416572
Para RPK-(0.6-1.5)FSNH3M
  
1 El procedimiento de la conexión del cableado a los cuadros de
terminales es el mismo que el de la unidad interior estándar.
2 El conector (CN33) del kit de la válvula de expansión se fija a
la parte posterior de la caja de control eléctrica con una cinta.
Conecte el cable de extensión del kit opcional de la válvula de
expansión a CN33.
3 Sujete con cinta el cable de extensión (accesorio del kit op-
cional de la válvula de expansión) al tubo de refrigerante. Una
vez hecho y para evitar un mal funcionamiento, el tubo de re-
frigerante debe quedar situado entre el cable de la fuente de
alimentación y los cables del kit de la válvula de expansión,
del mando a distancia y de transmisión, como se muestra en
la siguiente figura.
Cable de la fuente
de alimentación
RPK-(2.0-4.0)FSN3M
  
1 Inserte los cables de la parte posterior de la unidad interior
como se muestra en la siguiente figura.
Posición de la tapa de la caja eléctrica. La siguiente figura mues-
tra el panel frontal retirado. La tapa de la caja eléctrica se puede
abrir sin retirar el panel frontal.
Conector
(CN33)
Cables para el kit de la válvula
de expansión, el mando a dis-
tancia y la transmisión
Encintar
Tubo de refrigerante
Inserte los cables en
la parte posterior de
la unidad interior.
