20 TEST DE FONCTIONNEMENT
Le test de fonctionnement doit être exécuté conformément au
« Manuel d'installation et de fonctionnement » du groupe extérieur.
D A N G E R
• Vérifiez que la résistance électrique est supérieure à
1 mégaohm en mesurant la résistance entre la terre et
la borne des composants électriques. Si ce n'est pas le
cas, recherchez la fuite électrique et réparez-la avant de
mettre le système en marche.
• Ne touchez aucun composant du côté du refoulement
de gaz à main nue lorsque le système fonctionne, car la
chambre du compresseur et les tuyaux sont chauffés à
plus de 90 °C.
20.1 AVANT LE TEST DE FONCTIONNEMENT
Vérifiez de nouveau qu'il n'y a aucun problème avec l'installation,
et n'effectuez pas le test de fonctionnement avant d'avoir vérifié
tous les points de contrôle suivants.
1 Assurez-vous que la tuyauterie frigorifique et le câblage de
transition sont connectés au même système de cycle frigori-
fique. Sans cette précaution, cela produira un fonctionnement
anormal et endommagera les instruments.
2 N'appliquez pas une tension élevée aux bornes de transmis-
sion (TB2 [A, B, 1 et 2]).
3 Vérrifiez que chaque câble est correctement branché à la
phase de l'alimentation. Si la connexion est incorrecte, l'unité
ne fonctionnera pas et la télécommande indiquera le code
d'alarme « 05 ». Dans ce cas, vérifiez la phase de la source
d'alimentation principale conformément à l'étiquette d'indica-
tions sur le revers du panneau de branchement. Ensuite, ef-
fectuez de nouveau les travaux de raccordement en éteignant
la source d'alimentation.
20.2 DÉMARRAGE DU TEST DE FONCTIONNEMENT
Une fois les travaux d'installation terminés, le test de fonctionne-
ment doit être réalisé.
Si les unités intérieures sont connectées au système VRF, réa-
lisez le test de fonctionnement de l'unité intérieure une après
l'autre, et vérifiez ensuite la conformité du système de tuyauterie
frigorifique et du système de câblage électrique. (Si les multiples
unités intérieures fonctionnement simultanément, le système ne
peut pas vérifier la conformité du système.)

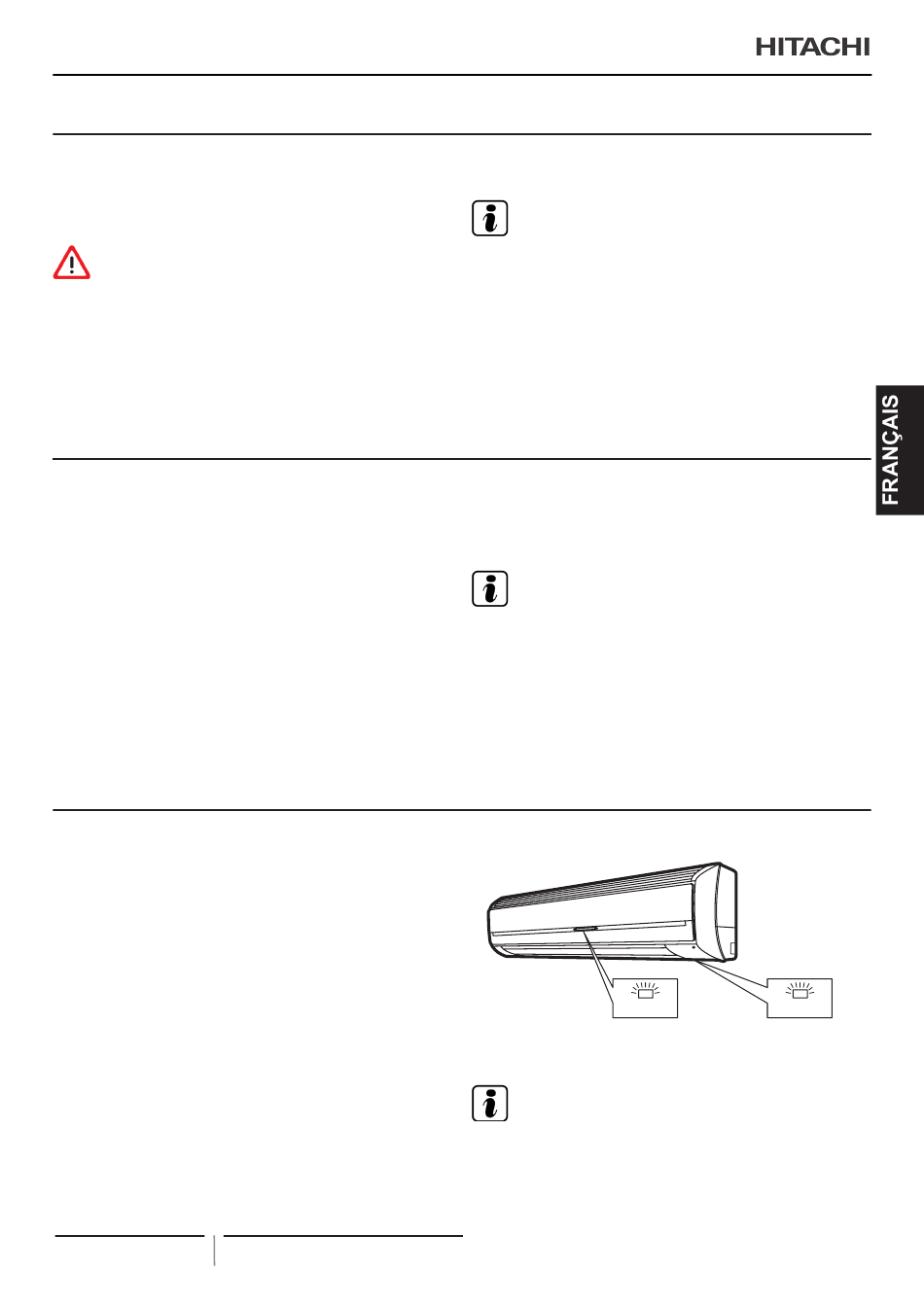

Exécutez le test de fonctionnement en orientant l'émetteur vers le
récepteur de l'unité intérieure et appuyez sur l'interrupteur mache/
arrêt (Run/Stop). Lorsque l'unité intérieure reçoit les commandes,
l'indicateur de fonctionnement (orange) du récepteur s'allume.
159 PMML0292A rev.2 - 09/2015 - P5416572
R E M A R Q U E
• Vérifiez que les soupapes d'arrêt du groupe extérieur sont
complètement ouvertes avant de démarrer le système.
• Vérifiez que l'interrupteur d'alimentation principale a bien été
activé (ON) pendant plus de 12 heures pour que la résistance
du carter chauffe l'huile du compresseur.
4 Avec la télécommande câblée (PC-ARF), réglez le SW2 sur
« câblé » car le réglage en usine est « sans fil ». Sinon, le
fonctionnement n'est pas disponible.
R E M A R Q U E
L'indicateur de fonctionnement de l'unité intérieure est allumé
même lorsque la télécommande câblée est utilisée. Toutefois,
l'indication des réglages du programmateur ne sont indiqués que
sur la télécommande câblée.
5 Pour l'unité intérieure type mural sans soupape de sécurité,
vérifiez que le kit de soupape de sécurité optionnel est installé
sans défaut avant le test de fonctionnement.
RUN
(2,0 à 4,0 CV)
R E M A R Q U E
Si l'indicateur de fonctionnement ne s'allume pas, il est probable
que les commandes ne sont pas parvenues au récepteur. En-
voyez de nouveau les commandes.
Pour de plus amples informations, reportez-vous au « Manuel
d'installation et de fonctionnement ».
RUN
(0,6 et 1,5 CV)
