Ηλεκτρικη καλωδιωση

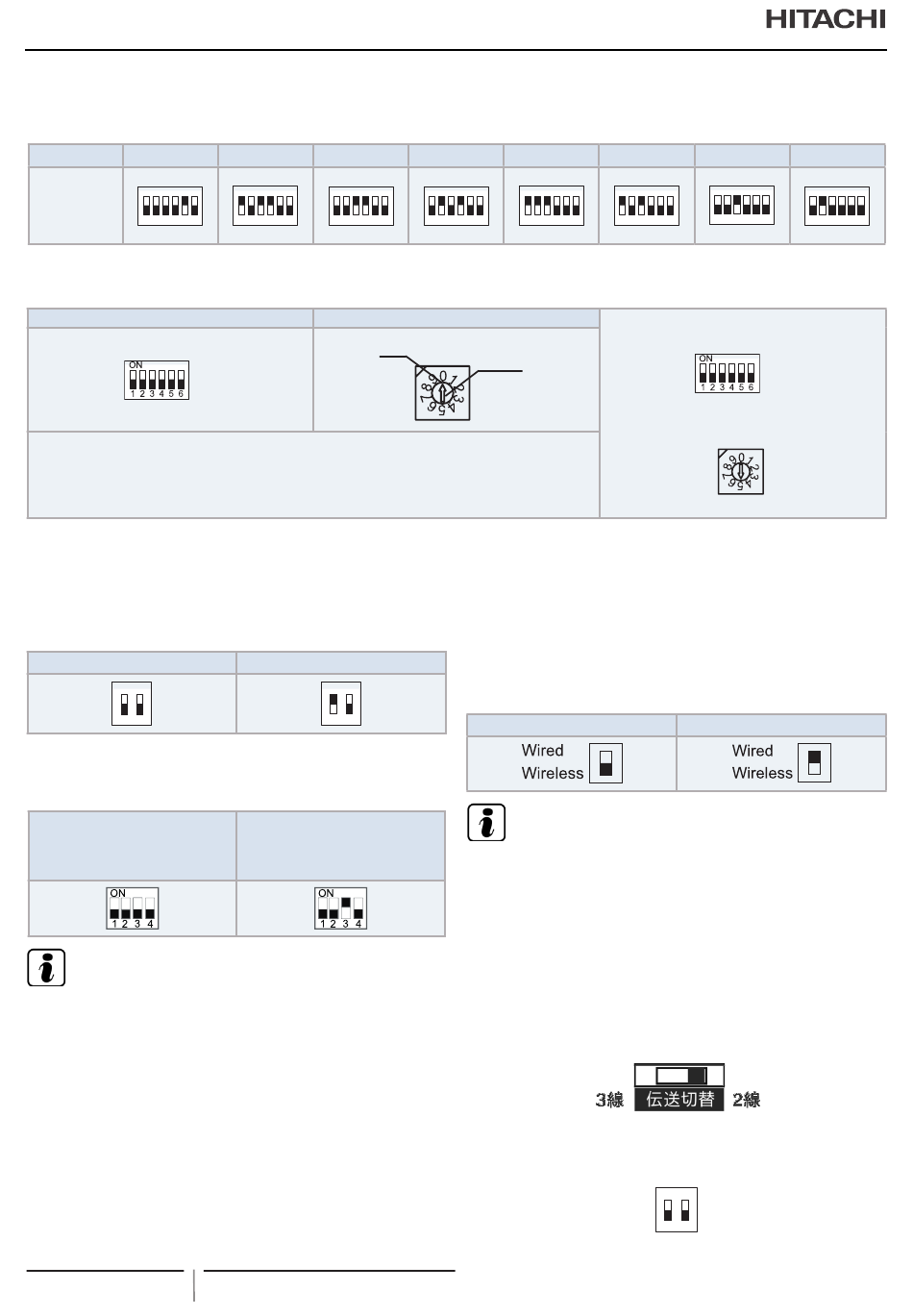

4 Ρύθμιση κωδικού χωρητικότητας (DSW3) Δεν απαιτείται κάποια ρύθμιση. Η ρύθμιση πραγματοποιείται πριν από την παράδοση.
Αυτός ο διακόπτης χρησιμοποιείται για τη ρύθμιση του κωδικού χωρητικότητας, ο οποίος αντιστοιχεί στην ισχύ (ιπποδύναμη) της
εσωτερικής μονάδας.
Ιπποδύναμη 0.6
ON
Θέση ρύθμι-
σης
1 2 3 4 5 6
5 Ρύθμιση αριθμού κύκλου ψύξης (RSW2 & DSW5). Η ρύθμιση είναι απαραίτητη. Η θέση ρυθμίσεων πριν την αποστολή είναι για όλα OFF.
Ρύθμιση αριθμού κύκλου ψύξης
DSW5 (δεκαδικά ψηφία)
ON
OFF
Πριν την αποστολή, DSW5 και RSW2 ρυθμίζονται στο "0". Είναι διαθέσιμες το μεγ. 64 κύκλοι για
ρύθμιση όταν ολόκληρος ο εξοπλισμός προς σύνδεση αντιστοιχεί στο H-LINK ΙΙ. Μεγ. 16 κύκλοι
όταν οι μονάδες που αντιστοιχούν/ δεν αντιστοιχούν στο H-LINK ΙΙ συνδυάζονται.
6 Αποκατάσταση ασφάλειας (DSW7). (Αυτός ο διακόπτης εναλ-
λαγής βρίσκεται στο PCB1.)
*Σε περίπτωση υψηλής τάσης στον ακροδέκτη 1 και 2 του TB2,
η ασφάλεια (0,5A) του PCB αποκόπτεται. Σε μία τέτοια περίπτω-
ση, πρώτα συνδέετε το καλώδιο στο TB2 κι έπειτα θέτετε σε λει-
τουργία την ακίδα 1.
Εργοστασιακή ρύθμιση
ON
1 2
7 Ρύθμιση προαιρετικής λειτουργίας (DSW2). Δεν είναι απαραί-
τητη κάποια ρύθμιση. Η θέση ρυθμίσεων πριν την αποστολή
είναι για όλα OFF.
Εργοστασιακή ρύθμιση
Σ Η Μ Ε Ι Ώ Σ Η
• Προκειμένου να προσδιορίσει μια εσωτερική μονάδα με το
δικό του ασύρματο τηλεχειριστήριο, ρυθμίσετεDSW2-3 ON
και να ρυθμίσετε το ασύρματο τηλεχειριστήριο στη "b" mode.
Για περισσότερες πληροφορίες, ανατρέξτε στο αντίστοιχο
Εγχειρίδιο Εγκατάστασης και Λειτουργίας.
• Όταν χρησιμοποιείτε ένα ασύρματο τηλεχειριστήριο, δεν
υπάρχουν πρόσθετες δέκτες που απαιτούνται για την ατομική
λειτουργία.
• Για ταυτόχρονη λειτουργία απαιτείται:
Επιλογή 1: PC-ARF τηλεχειριστήριο.
Επιλογή 2:
• Στην περίπτωση της ασύρματης λειτουργίας με το PC-LH3B,
PC-ALHZF δέκτη kit είναι απαραίτητο.
398
0.8 1.0
ON ON
1 2 3 4 5 6 1 2 3 4 5 6
Θέση ρύθμισης
Ύψηλής τάσης
ON
1 2
Προσδιορισμός των
εσωτερικών μονάδων που
χρησιμοποιούν ασύρματο
τηλεχειριστήριο
PMML0292A rev.2 - 09/2015 - P5416572
1.5 2.0
ON ON
1 2 3 4 5 6 1 2 3 4 5 6
RSW2 (Μονάδες ψηφία)
Ρυθμίστε βάζο-
ντας ένα κατσαβίδι
στην οπή.
• Και στις δύο επιλογές, να αλλάξετε SW2 σε ενσύρματη
ρύθμιση.
Ρύθμιση διακόπτη τηλεχειριστήριου (SW2). Η ρύθμιση πριν από
την αποστολή είναι "Wireless" (ασύρματο).
*Σε περίπτωση που χρησιμοποιείται ενσύρματο τηλεχειριστή-
ριο (PC-ARF) και το κιτ δέκτη (PC-ALHZ) ρυθμίστε το SW2 σε
"Wired" (ενσύρματο). Διαφορετικά η λειτουργία δεν θα είναι δια-
θέσιμη. Συνδέστε τα καλώδια διακόπτη τηλεχειριστηρίου στους
ακροδέκτες Α και Β στον πίνακα ακροδεκτών TB2.
Εργοστασιακή ρύθμιση
Σ Η Μ Ε Ι Ώ Σ Η
• Η ένδειξη "
Τα σχήματα δείχνουν τις ρυθμίσεις πριν την αποστολή.
• Όταν οριστεί ο αριθμός μονάδας και ο κύκλος ψύξης, καταχω-
ρίστε τον αριθμό μονάδας και τον κύκλο ψύξης για να διευκο-
λύνετε τις μελλοντικές ενέργειες διατήρησης και συντήρησης.
• Απενεργοποιήστε την τροφοδοσία ρεύματος στην εσωτερική
και στην εξωτερική μονάδα προτού ρυθμίσετε το διακόπτη
εναλλαγής. Διαφορετικά, η ρύθμιση δεν είναι έγκυρη.
8 (SW1) Δεν είναι απαραίτητη κάποια ρύθμιση. Εργοστασιακή
ρύθμιση:
9 (DSW9) Δεν είναι απαραίτητη κάποια ρύθμιση. Εργοστασιακή
ρύθμιση:
2.5
ON ON
1 2 3 4 5 6 1 2 3 4 5 6
π.χ.) Ορίστε αριθμό κύκλου 5
DSW5
Ορίστε όλες τις ακίδες OFF
RSW2
Ορίστε σε "5"
Ενσύρματο τηλεχειριστήριο
■
" υποδεικνύει τη θέση των διακοπτών εναλλαγής.
ON
1 2
3.0 4.0
ON
1 2 3 4 5 6
ON
OFF
