Ligações elétricas

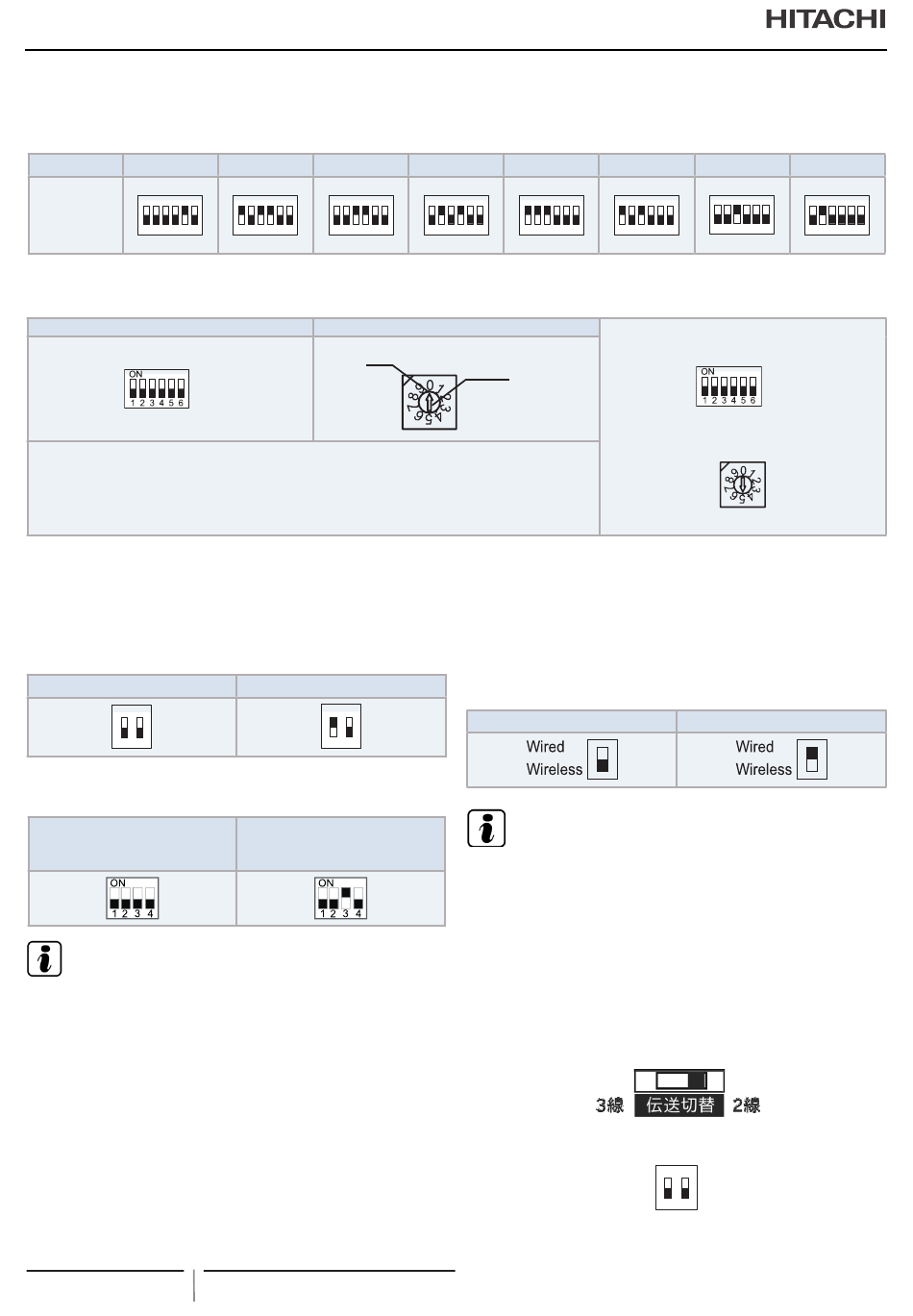

4 Ajuste do código de potência (DSW3). Não é necessário nenhum ajuste, devido ao ajuste de fábrica. Este interruptor é utilizado
para ajustar o código de capacidade que corresponde à potência da unidade interior.
Potência 0.6
ON
Posição de
ajuste
1 2 3 4 5 6
5 Ajuste do número do ciclo de refrigerante (RSW2 e DSW5). É necessário ajustar. Os ajustes de fábrica para todos é DESLIGADO.
Ajuste do número do ciclo de refrigeração
DSW5 (Dígito das dezenas)
ON
OFF
As opções prédefinidas de fábrica DSW5 e RSW2 estão ajustadas para "0". Estão disponíveis
um máximo de 64 ciclos para ajustar quando todo o equipamento a ser ligado corresponde a H-
LINK ΙΙ e um máximo de 16 ciclos quando as unidades correspondentes/ não correspondentes a
H-LINK ΙΙ são combinadas.
6 Restabelecimento do fusível (DSW7). (Este comutador DIP
está localizado em PCB1.)
* Se for aplicada uma tensão muito alta ao terminal 1 e 2 da TB2,
o fusível (0,5A) da PCB é cortado. Neste caso, primeiro corrija as
ligações elétricas ao TB1, e em seguida ligue o pino 1.
Ajuste de fábrica
ON
1 2
7 Ajuste das funções opcionais (DSW2). Não é necessário
ajustamento. Os ajustes de fábrica para todos é OFF.
Ajuste de fábrica
N O TA
• A fim de identificar uma unidade interior com seu próprio con-
trolo remoto sem fios, ajuste o DSW2-3 em ON e o controlo
remoto sem fios em modo "b". Para mais informações, con-
sulte o Manual de instalação e de funcionamento correspon-
dente.
• Ao usar um controlo remoto sem fios, não são necessários
receptores adicionais para o funcionamento individual.
• Para o funcionamento
Opção 1:
Opção 2: No caso de um funcionamento sem fios com o
PC-LH3B, o kit de receptor de PC-ALHZF é necessário.
Em ambas as opções, mude a configuração de SW2 para o
modo com fio.
238
0.8 1.0
ON ON
1 2 3 4 5 6 1 2 3 4 5 6
RSW2 (Dígito das unidades)
Posição
de ajuste
Tensão muito alta
ON
1 2
Identificação de unidades inte-
riores usando o controlo remo-
to sem fios
simultâneo é necessário:
controlo remoto
PMML0292A rev.2 - 09/2015 - P5416572
1.5 2.0
ON ON
1 2 3 4 5 6 1 2 3 4 5 6
Ajuste, introduzindo
uma chave de fendas
no sulco.
8 Ajuste do interruptor do controlo remoto (SW2). A configura-
ção pré-definida é "Wireless".
* No caso de utilizar o interruptor do controlo remoto com fios (PC
-ARF) ou o jogo do recetor (PC-ALHZF) configure o SW2 para
"Wired". Caso contrario, o funcionamento não estará disponível.
Ligue os cabos do interruptor do control remoto aos terminais A e
B à placa de terminais TB2.
Ajuste de fábrica
N O TA
■
• A marca "
ras mostram o ajustamento predefinido de fábrica.
• Quando o número da unidade e o ciclo de refrigeração são
ajustados, tome nota do número da unidade e do ciclo de
refrigeração de forma a facilitar posteriormente a manutenção
e a limpeza.
• Desligue toda a fonte de alimentação das unidade interiores e
exteriores antes do ajuste do comutador DIP. Caso contrário,
o ajuste não será válido.
9 (SW1) Não é necessário ajustamento. Ajuste de fábrica:
PC-IRA.
10 (DSW9) Não é necessário ajustamento. Ajuste de fábrica:
2.5 3.0
ON ON
1 2 3 4 5 6 1 2 3 4 5 6
Ex.) Ajuste para o número 5 o ciclo
DSW5
Ajuste todas os pinos para OFF
RSW2
Ajuste para "5"
Controlo remoto com fios
" indica a posição dos comutadores DIP. As figu-
ON
1 2
4.0
ON
1 2 3 4 5 6
ON
OFF
