Linea di drenaggio

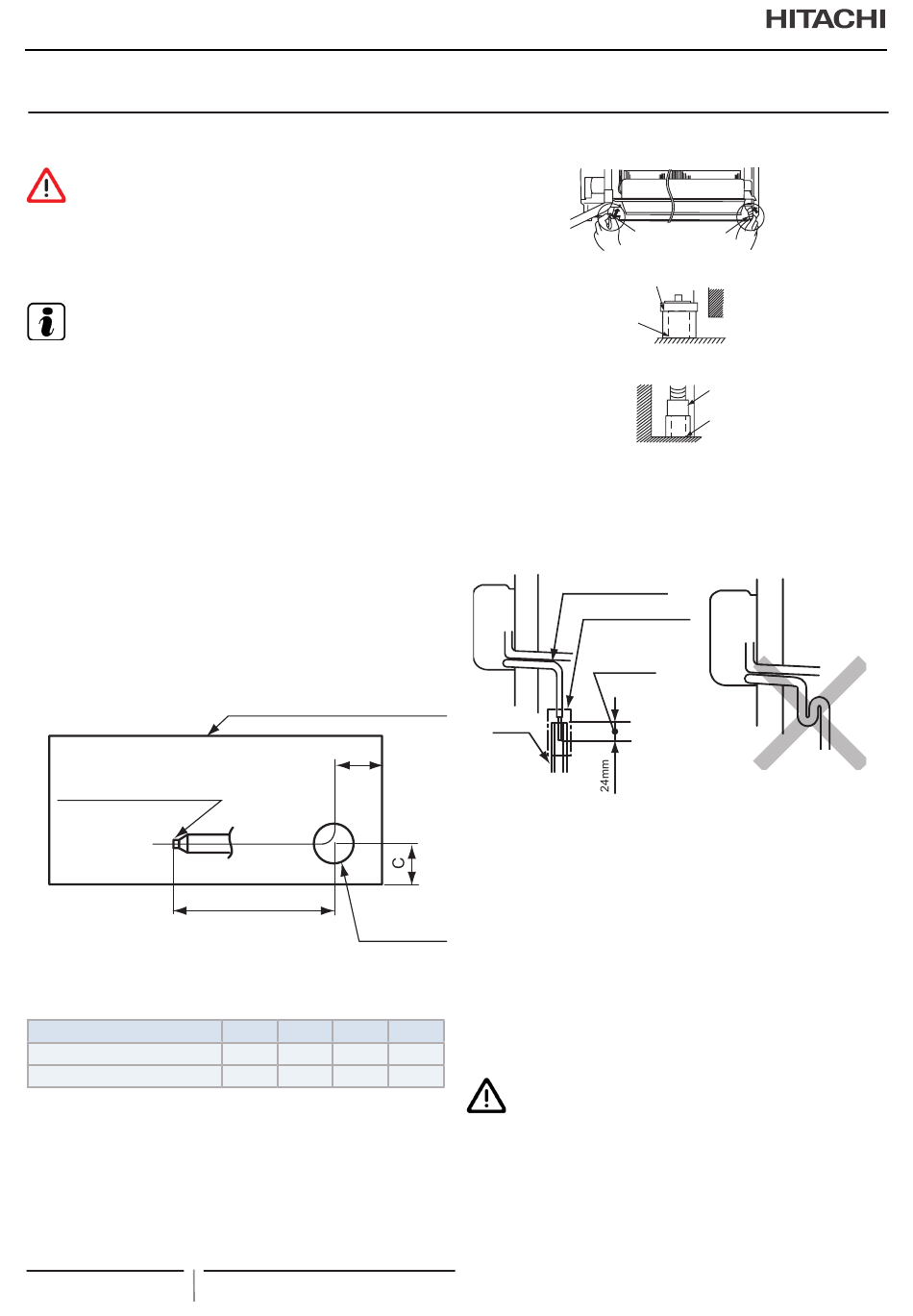

18 LINEA DI DRENAGGIO
P E R I C O L O
Non inserire la linea di drenaggio dell'unità interna nel cana-
le di drenaggio, dove possono essere presenti gas corrosivi.
I gas velenosi possono penetrare nel locale, causando avve-
lenamento.
N O TA
• Non creare mai rimonte o contropendenze nella linea di dre-
naggio, in quanto, in caso di arresto dell'unità, l'acqua di dre-
naggio potrebbe rifluire verso l'unità interna e da essa trava-
sarsi nel locale.
• La linea di drenaggio non deve mai essere collegata a una
linea di scarico sanitaria o fognaria né ad altre tubazioni di
drenaggio.
• Quando si usa una linea di drenaggio comune a più unità in-
terne, il collegamento a esse deve correre sempre più in alto
della tubazione comune. La sezione della linea di drenaggio
comune deve essere sufficientemente ampia, in conformità alle
dimensioni dell'unità ed al numero di unità.
• Una volta posata la linea di drenaggio ed eseguiti i collega-
menti elettrici, verificare che l'acqua defluisca regolarmente
dall'unità secondo la procedura indicata di seguito.
1 La direzione standard del collegamento della linea di drenag-
gio è sul lato posteriore, visto dalle griglie di uscita. Tuttavia, è
possibile eseguire un collegamento dal lato sinistro o destro.
Collegamento della linea di drenaggio
(VP16)
Modello
RPK-(0.6-1.5)FSN(H)3M
RPK-(2.0-4.0)FSN3M
2 Nell'eseguire il collegamento della linea di drenaggio di sinis-
tra, rimuovere il tappo della linea di drenaggio di sinistra, do-
podiché inserirlo nella linea di drenaggio di destra, al fine di
modificare il collegamento della linea di drenaggio da destra
a sinistra. Se il tappo è fissato con forza, estrarlo utilizzando
la pinza. (Eseguire questa procedura prima di appendere alla
parete l'unità interna.)
190
Profilo esterno dell'unità interna
B
Foro per
A
tubazioni lato
posteriore
A B C
568 107 45
550 141 42
PMML0292A rev.2 - 09/2015 - P5416572
3 Collegamento della linea di drenaggio
a. Predisporre un tubo in cloruro di vinile, VP16
b. Se si utilizza un flessibile di drenaggio, non creare parti in
salita o ritorte.
VP16
c. Avvolgere con forza il nastro in vinile attorno al collega-
mento della linea di drenaggio.
d. Isolare bene la linea di drenaggio una volta completato il
collegamento del tubo in cloruro di vinile.
4 La linea di drenaggio non deve mai essere collegata a una
linea di scarico sanitaria o fognaria né ad altre tubazioni di
drenaggio.
5 Dopo aver completato la posa della linea di drenaggio, veri-
(φ D)
ficare che l'acqua fluisca regolarmente versando dell'acqua
all'interno della bacinella di drenaggio con una tazza.
6 Avvolgere l'isolante non in dotazione attorno alla linea di dre-
Unità: mm
naggio che scorre all'interno dell'unità interna.
ØD
7 Durante l'installazione delle tubazioni, non unire la linea di
drenaggio al tubo del refrigerante.
65
80
AV V E R T E N Z A
• Fare attenzione a non spargere acqua sui componenti elettrici
come il motore della ventola o i termistori.
• Quando si usa una linea di drenaggio comune a più unità in-
terne, il collegamento a esse deve correre sempre più in alto
della tubazione comune. Le dimensioni della linea di drenag-
gio comune devono essere conformi alle dimensioni dell'unità
ed al numero di unità.
Tappo di uscita
Tubo di
del drenaggio
drenaggio
Tappo di uscita
del drenaggio
Inserire fino a
questo punto
Lato sinistro
Tubo di
drenaggio
Inserire fino a
questo punto
Lato destro
Creare una pendenza
verso il basso
Avvolgere il nastro
in vinile
Collegamento
