Wartung

12.1.2 Wartung der flachen Blende

H I N W E I S
• Verwenden Sie ein weiches Tuch zur Reinigung der flachen
Blende. Wenn Benzin, Verdünner oder Reinigungsmittel (mit
Tensid) zur Reinigung verwendet werden, kann das Harz-
kunststoffteil seine Farbe ändern oder deformiert werden.
Achten Sie überdies darauf, dass die Teile rund um den Luft-
auslass (Luftklappe, Führung, usw.) beschädigt werden kön-
nen, wenn eine zu hohe Kraft ausgeübt wird.
• Die flache Blende kann entfernt und gereinigt werden. Entfer-
nen Sie sie mit beiden Händen.
RPK-(0.6-1.5)FSN(H)3M
  

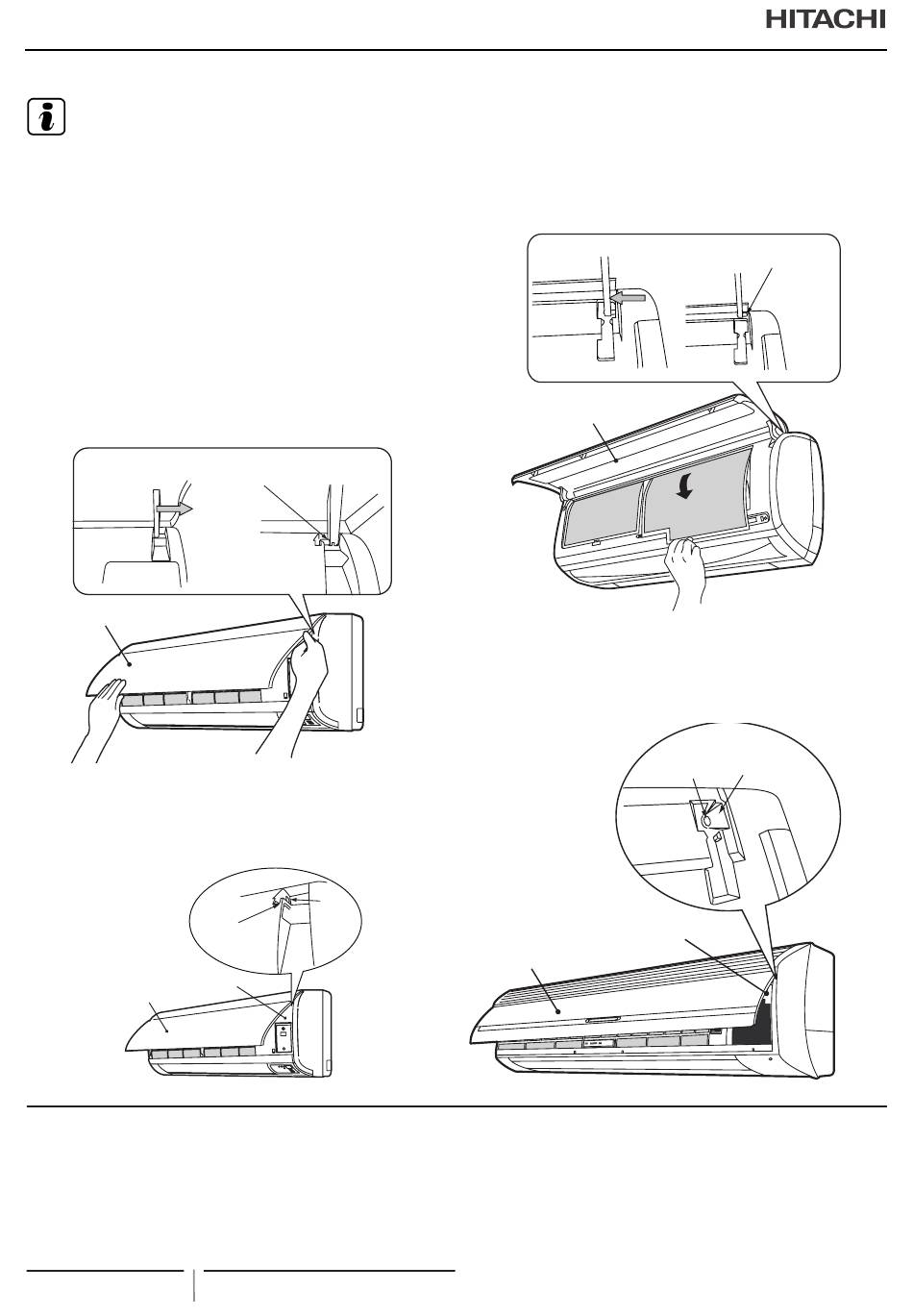

1 Entfernen der flachen Blende
Halten Sie beide Seiten der flachen Blende und öffnen Sie sie
vollständig. Nachdem die rechte Welle nach außen verlängert ist
und die Wellen von der Frontblende entfernt worden sind, ziehen
Sie die flache Blende nach vorne , während die rechte Welle nach
außen verlängert wird.
Verlängern Sie
die Welle in
Pfeilrichtung
Flache Blende
2 Befestigung der flachen Blende
Führen Sie die linke und die rechte Welle des flachen Panels in
die Öffnungen entlang der Führung der Frontblende ein. Nach-
dem die flache Blende vollständig befestigt ist, setzen Sie die Ar-
retierungen zur Befestigung des Luftfilters ein.
Von der
Blende führen
Flache Blende

12.2 WARTUNGSBEGINN UND VERWENDUNGSENDE

Verwendungsbeginn
Entfernen Sie Hindernisse an den Lufteinlassgittern des Innenge-
räts und des Außengeräts und am Luftauslass.
Prüfen Sie, dass der Filter nicht verstopft ist.
94
Entfernen Sie
dieses Teil aus der
Öffnung
Öffnung
Frontblende
PMML0292A rev.2 - 09/2015 - P5416572
RPK-(2.0-4.0)FSN(H)3M
  
1 Entfernen der flachen Blende
Halten Sie beide Seiten der flachen Blende und öffnen Sie sie
vollständig. Nachdem die rechte Welle nach innen gedrückt ist
und die Wellen von der Frontblende entfernt worden sind, ziehen
Sie die flache Blende nach vorne, während die rechte Welle leicht
nach innen gedrückt wird.
Drücken Sie die
Welle in
Pfeilrichtung
Flache Blende
2 Befestigung der flachen Blende
Führen Sie die linke und die rechte Welle des flachen Panels in
die Öffnungen entlang der Führung der Frontblende ein. Nach-
dem die flache Blende vollständig befestigt ist, setzen Sie die Ar-
retierungen zur Befestigung des Luftfilters ein.
Flache Blende
Verwendungsende
Reinigen Sie den Luftfilter, das Lufteinlassgitter und die flache
Blende.
Entfernen Sie
dieses Teil aus
der Öffnung
Von der
Blende führen
Öffnung
Frontblende
